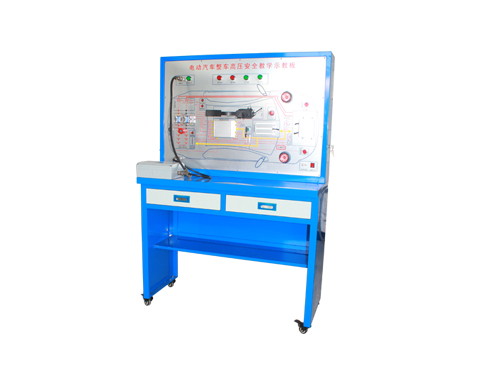

电动汽车高压安全防护系统示教板是北京中育联合有限公司根据客户的需求定制的，它主要由汽车高压安全防护系统组成，该设备是新能源汽车教学设备的重要组成部分，适用于各类院校对于汽车高压安全防护系统的培训与学习使用。电动汽车高压安全防护系统示教板
电动汽车高压安全防护系统示教板功能
1.该新能源汽车教学设备工作采用电动车电池组电源，其他系统的12V直流电源由DC/DC模块提供，安装电动车国标220V充电口与充电枪，真实实现电动车的充电操作。
2.电动汽车高压安全防护系统示教板可完整展示电动汽车高压安全防护系统(包括电动汽车的电源系统、显示系统、电机系统及BMS实物元件为基本组件，能体现高压系统电气原理及上下电逻辑;高压系统的安全防护措施及安全检测,配电系统：总负继电器、预充继电器、安装总正继电器与预充电阻)，可以动态模拟整车高压安全防护系统的运行状态与工作过程。
3.该示教板配有真实的电动汽车高压安全防护系统器件，安全继电器(包括总正继电器、总负继电器、预充继电器)通过电动车的高压安全系统控制单元能正常控制与工作;高压安全系统控制单元采用CAN-BUS通信控制;
4.该示教板配有真实电动车的高压安全系统，国标充电枪插入设备充电口后;高压安全系统通过CAN-BUS通信控制安全继电器工作，且通过CAN-BUS通信的7寸彩屏显示器同步显示充电工况。
5.示教板面板上安装有点火开关、蓄电池仿真模块，安全插头模块，高压电路仿真系统，安全继电器仿真模块，漏电保护模块与操纵开关。
6.BMS控制单元7寸彩屏显示器采用CAN-BUS通信控制唤醒等信号。
7.示教板高压安全系统控制单元采用CAN-BUS通信显示安全报警、“READY”等信号信息。
8.该新能源汽车教学设备面板采用耐腐蚀、耐污染、耐创击、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理;面板打印有的彩色电路图与工作原理示意图;学员可直观对照电动汽车整车高压安全防护系统结构与工作原理，认识与分析电动汽车整车高压安全防护系统的工作原理。
9.面板上安装有点火开关、电动汽车真实磷酸铁锂电池组，电动汽车安全维修塞插头模块，高压电路仿真系统，安全继电器组件，漏电保护模块与模拟操纵开关。
10.BMS控制单元7寸彩屏显示器采用CAN-BUS通信显示各单体磷酸铁锂电池电压、电流、温度等状态真实信号。
11.该示教板配有真实的电动汽车霍尔式电流传感器，系统真实检测的电流数据流且通过BMS控制单元CAN总线传送7寸彩屏显示器真实显示。
12.真实电动车的电机系统，可正常运行电动车电机各工况;高压安全系统报警后，通过CAN-BUS通信控制安全继电器工作，且电机停机。
13.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
14.该示教板部分采用冷板冲压成形结构，外形美观;底座部分采用钢结构焊接，表面经过喷涂工艺处理，配有自锁脚轮装置，示教板底座上配有桌面，可放置资料、轻型检测仪器等。
电动汽车高压安全防护系统示教板隶属于新能源汽车教学设备，该新能源汽车教学设备的功能与材质也可以定制。
