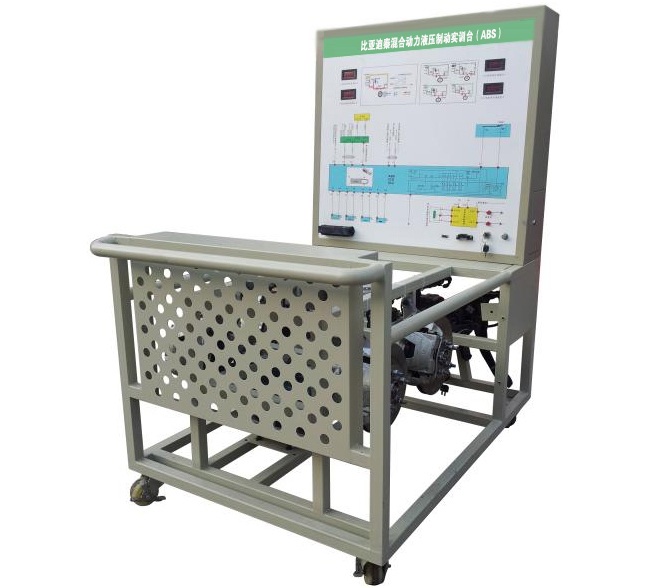

ZYE-QBYD02Z型 比亚迪秦混合动力液压制动实训台（ABS）

一．产品简介
1.选用原装 比亚迪秦混合动力液压制动系统；真实地展示液压制动系统核心零部件的结构与控制原理、安装位置和运行工况，培养学员对液压制动系统故障分析和处理能力。
2.适用于各院校对新能源汽车制动系统课程教学和维修实训。

二.功能特点
1.各主要部件安装在平台上，保留原车电气连接方式与结构，断电后可方便拆检，训练学员在拆装连线过程掌握新能源制动系统零部件拆检要点。
2.可单独工作，12VDC电源由开关电源提供。
3.原理教学板完整显示液压制动系统工作原理图，安装检测端子，可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。
面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图等；
4.设备由平台和教学板组成，平台水平放置，安装原车零部件；底部安装4个带自锁脚轮装置。
5.面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
6.配备智能化故障设置和考核系统。
7.配套实训指导书，包含系统工作原理，实训项目，故障设置及清除等要点。
三、基本配置(每台)

序号	名       称	规格型号	单位	数量
1	真空助力器	原车	套	1
3	ABS控制系统	原车	套	1
4	检测控制面板(带面板柜)	装有各种检测端子以及彩色电路图和液压管路图； （950*900*4mm铝塑板，且安装绝缘底板)	套	1
5	前左右刹车机构总成	原车	套	1
6	后左右刹车机构总成	原车	套	1
7	刹车真空助力器	原车	个	1
8	刹车总泵与踏板	原车	套	1
9	刹车油瓶	原车	个	1
10	压力表	0～100kg/psi	个	6
11	开关电源	12V30A	只	1
12	点火开关		只	1
13	带标识的保险丝与继电器盒		套	1
14	真空表		只	1
15	移动台架(带自锁脚轮装置)	1500×1000×1700mm(长×宽×高)	台	1
16	电机与变频器		套	1



---
