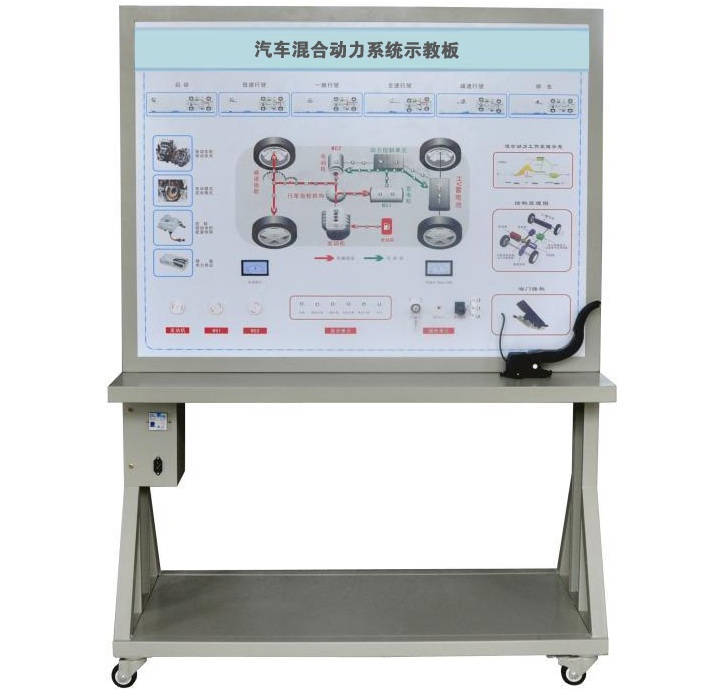

ZYE-QDL03型 汽车混合动力系统示教板

一、概 述
     本设备可展示汽车油电混合动力系统，态模拟油电混合系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机的运行状态，动态展示汽车混合动力系统工况。

二、结构组成
该设备由启动开关、油门踏板、挡位开关、制动开关、数字转速表、电流指示表等，并辅以发光二极管进行系统流向的动态指示，加速度传感器、12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用操作手册等。

三、功能特点
1.该设备完整展示了汽车混联式混合动力系统，可以动态模拟混合动力系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机、发动机以及发电机的运行状态，动态展示汽车混合动力系统的特点和优势。
2.示教板面板上安装有点火开关、工况开关、油门踏板、挡位开关、制动开关、数字转速表、电流指示表等，并辅以发光二极管进行系统流向的动态指示，还设有三台模拟电机用来分别演示发动机、电动机以及发电机的工作状态。
3.示教板面板外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有30cm左右的桌面，方便放置资料、轻型检测仪器等。
四、模拟演示内容
1．可模拟运行汽车电动动力系统，展示汽车电动动力系统的组成结构及原理。安装发光二极管进行系统流向的动态指示。
2．操纵点火开关与调节开关，可模拟演示汽车电动动力系统的各工况工作过程。
3. 模拟电动动力系统启动工作过程
4. 模拟电动动力系统低速行驶工作过程
5. 模拟电动动力系统一般行驶工作过程
6. 模拟电动动力系统全速行驶工作过程
7. 模拟电动动力系统减速行驶工作过程
8. 模拟电动动力系统停车行驶工作过程
9. 模拟电动动力系统制动回收工作过程
五、技术规格
    1.外接电源：交流220V±10% 50Hz(充电工况）
    2.工作电压：220V
    3.工作温度：-40℃～+50℃
    4.外形尺寸：1240×600×1700mm(长×宽×高)
    5.工作温度：-40℃～+50℃
    6.设备颜色：标准7032等
    7.设备钢管：40*40*3mm
    8.设备机柜：1.5mm冷板冲压成形，背面设置维修门；
    9.移动脚轮：100*60mm
六、基本配置(每台)

序号	名       称	规格型号	单位	数量
1	原理面板	彩色原理图/4mm铝塑板UV平板喷绘	套	1
2	启动开关	配套	套	1
3	油门踏板	配套	套	1
4	档位开关	配套	套	1
5	制动开关	配套	套	1
6	数字转速表	配套	套	1
7	电流指示表	配套	套	1
8	发光二极管闪光灯灯条	配套	套	1
9	电子油门踏板	配套	套	1
10	12V开关电源	配套	套	1
11	继电器	配套	套	1
12	保险丝盒	配套	个	1
13	故障设置和考核系统	配套	套	1
14	移动台架(带自锁脚轮装置)	1240×600×1700mm(长×宽×高)	台	1
15	教师手册	配套	套	1
16	合格证与保修卡	配套	套	1
17	模拟电机	配套	套	3



---
