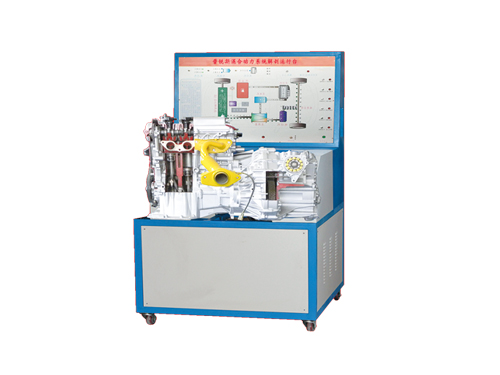

普锐斯油电混合动力系统解剖运行台

       普锐斯油电混合动力系统解剖运行台以油电混合动力系统总成实物为基础,根据客户德需求解剖客户指定的关键部位,突出结构层次等,该解剖运行台适用于各类院校与培训机构对普锐斯油电混合动力系统理论与维修教学培训的使用。新能源汽车实训设备的解剖为汽车教学设备行业培训与维修提供了平台,欢迎定制!
普锐斯混合动力系统解剖运行台的功能
1.混合动力能量传递路线演示软件:软件采用流动离子发射等表达动力传递的路线,通过面板上的平板电脑可同步演示能量传递路线。
2.配3D虚拟仿真软件软件。在3D虚拟现实环境下,混合动力系统3D模型,模型可以任意放大和缩小和360度旋转,可以透视操作,便于观察电机MG1、电机MG2、行星机构等的动态运行状态,可观察发动机内部运行的状态,并且它的运行速度可以调节,也可以进行模拟拆装。
3.减速电动机驱动发动机与电机组,动态演示普锐斯混合动力系统工作过程。
4.在解剖模型上可以观察混合动力系统工作机构中的元件、零部件和工作机构,例如:发电机、电机、变速箱和驱动轴。
5.进行普锐斯混合动力系统的原理与结构展示。
6.发动机、电动机都被解剖,并且涂上不同颜色加以区分。解剖模型采用220伏的电机驱动,通过操作按键可以使发动机和电机进行运转。
7.各总成解剖关键部位,剖面涂不同颜色,突出结构层次。
8.配套安装底座。
9.安装底座采用钢性结构焊接,台架表面采用烤漆工艺。
10.配套使用说明书及实训指导书。
       混合动力汽车动力系统解剖运行台包括:发动机、发电机和电动机等总成进行剖面处理,各部件齐全,解剖面位置合理,能全面展示混联式混合动力系统内外部结构和部件的运转情况,并可通过MCU控制系统模拟混合动力系统的启动、一般行驶、减速行驶、全速行驶、低速行驶、和停车六种工况下的混合动力汽车动力系统运行状态,更加直观地的掌握混合动力汽车动力系统工作原理。
