电动汽车整车CAN总线网络系统示教板

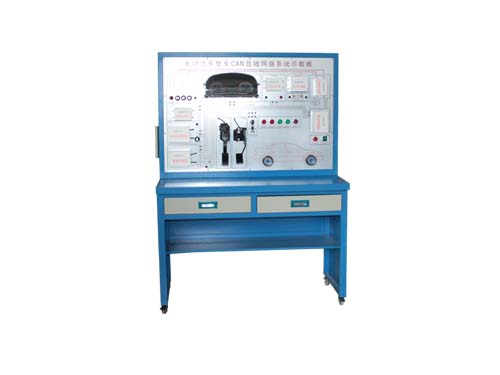

       电动汽车整车CAN总线网络系统示教板采用整车CAN总线网络系统以及其他汽车零部件组合而成，该新能源汽车教学设备配有移动台架，并且CAN总线应用于汽车当中，能够实现电子控制器和传感器之间的通信。
电动汽车整车CAN总线网络系统示教板CAN网络的清除故障
       电动汽车整车CAN总线网络系统示教板有时候某台控制器需要进行长时间维护，或拆除不再使用，这样其它控制器会报从机故障。
       该设备还有时候根据需要可能会变更某台控制器的编号(地址)，如果此控制器之前已经在其它控制器上自动注册过，那么其它控制器也会报旧编号从机故障。
       此时可以通过“清除故障从机”功能，令网络中所有控制器从注册表中清除已报故障的从机。
CAN网络的清除故障的操作方法
500/5000控制器：依次进入“系统设置”=>“通讯设置”=>“清除故障从机”
9000控制器： 依次进入“系统设置”=>“工作方式”=>联网调试=>“清除故障从机”
若控制器程序版本较老没有相关功能菜单，只要将某台控制器从监控状态切换为调试状态就能实现此功能
电动汽车整车CAN总线网络系统示教板的CAN总线系统结构
电动汽车整车CAN总线网络系统示教板CAN 控制器
接收控制单元中微处理器发出的数据，处理数据并传给CAN收发器;
电动汽车整车CAN总线网络系统示教板CAN收发器
该新能源汽车教学设备将数据传到总线 or 从总线接收数据给控制器;
电动汽车整车CAN总线网络系统示教板CAN数据传递终端
还设备可避免数据传输终了反射回来;
电动汽车整车CAN总线网络系统示教板CAN数据总线
该设备的传输数据的数据线，两根 CAN-high and CAN-low，差分信号;
       经过以上介绍电动汽车整车CAN总线网络系统示教板，相信大家都会有所了解，电动汽车整车CAN总线网络系统示教板可进行基于CAN电池监控仿真实验、基于CAN故障报警仿真实验、基于CAN电动转向系统运行模式仿真实验仿真实验等。

---
