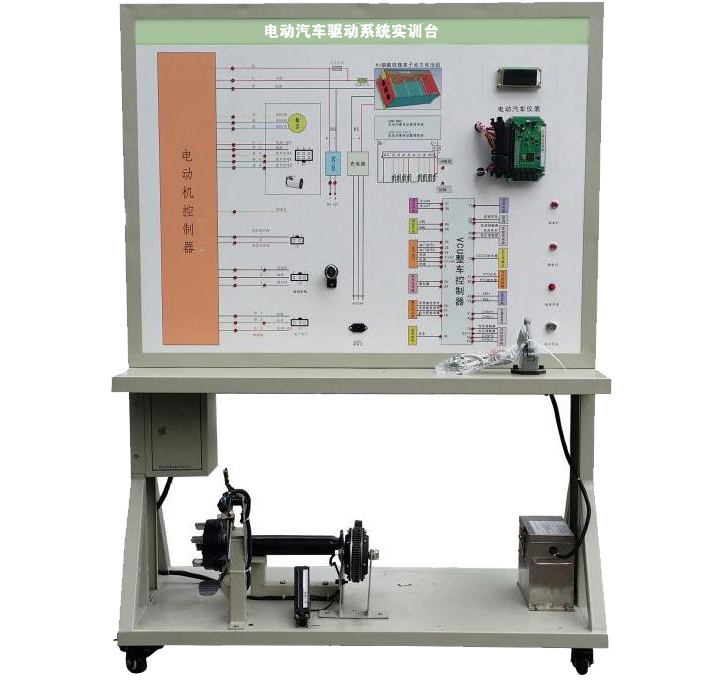

ZYE-QDQD01型 电动汽车驱动系统实训台

一、产品功能
      采用真实的纯电动汽车驱动系统实物为基础，可真实展示纯电动汽车驱动系统的组成结构和工作过程。适用于学校对纯电动汽车驱动系统的教学需要。



二．功能特点
1、真实可运行的纯电动汽车驱动系统，充分展示纯电动汽车驱动系统的组成结构和工作过程。
2、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的UV平板喷绘的彩色电路原理图。
3、实训台面板上安装有电动汽车仪表，可实时显示动力传递过程、车速、电压、温度等、电控系统故障指示灯等参数变化。
4、实训台面板上安装有检测端子、可直接在面板上检测各控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5.实训台配备有电子油门控制装置，可方便对纯电动汽车驱动系统进行加减速。
6.实训台配备有电源总开关、转动部件防护罩等安装保护装置。
7.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格
1.工作电源：HV磷酸铁锂离子动力电池组
2.工作温度：-40℃～+50℃
3.设备颜色：标准7032等
4.设备钢管：40*40*3mm
5.设备机柜：1.5mm冷板冲压成形，背面设置维修门；
6.移动脚轮：100*60mm
7.外形尺寸：1240×600×1700mm(长×宽×高)
四．基本配置(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图，1200*900mm	套	1
2	组合仪表	电动汽车专用	个	1
3	点火开关	配套	套	1
4	主动均衡电池管理系统	ABM-BMU主动均衡电池管理系统	套	1
5	电机控制器	与电机配套	套	1
6	车载充电器与充电接口	与电池配套	套	1
7	DC-DC转换器	48V转12V	套	1
8	HV磷酸铁锂离子动力电池组	48V20AH	套	1
9	无刷直流电机驱动系统	48V1000W	套	1
10	半轴刹车系统	电动车专用	套	1
11	档位开关	电动车专用	套	1
12	油门控制装置	电动车专用	套	1
13	直流接触器	DZ47	套	1
14	电源总开关	配套	套	1
15	移动台架	1240×600×1700mm(带自锁脚轮装置)	台	1
16	保险丝盒	配套	套	1
17	保修卡/合格证	配套	套	1
18	教师手册	配套	套	1
19	故障模拟与排除装置		套	1



---
