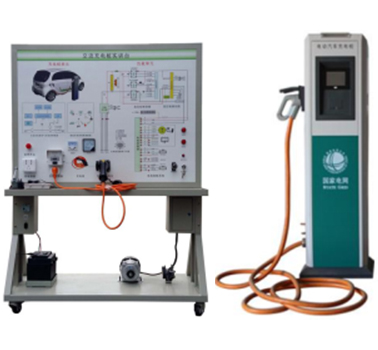

ZYE-QCD03型 汽车充电管理系统实训台 一、产品组成 二、主要部件：
真实展现新能源汽车交流充电管理系统工作特点；系统由中央监控与售电管理一体化工作台组成，实际应用中可分拆设置，如一个地区一个城市的管理中，售电管理和智能卡服务相结合。系统客服终端即充电桩可设置合理地点，通过本地交流电源供电，充电桩提供人机智能操作，其所有信息由无线网络上传监控运行管理，在云计算服务中完善数据的实时存储及显现查询。系统是通过局域网连接，供电集中到控制台。
1、配电控制一套充电桩，控制台配备二台电脑（用户配套），作为整地区电网控制的摸拟。电力规格220V 50hz 输出电流不大于20A。
2、运行管理系统一台运行电脑，一台监控电脑作为服务器。
3、智能卡及售电管理系统由台式电脑加读卡机等组合。
三、产品功能
1、全网信息管理透明化（有管理员权限设置）；
对客户服务瑞的监控查询
有工作台台帐等查询汇总统计
（帐务，凭证等可按应用实际需求添加）
2、管理系统初始管理的功能；
3、具有电力费用的电业常规管理功能；
4、具有智能管理及异常费用处理功能，充分保证客户利益；
5、充电桩采用双路CAN现场总线技术，一路与电池管理系统BMS实时通信，对动力锂电池的充电进行优化和可靠的保护；一路与后台监控系统实时进行数据交换处理；
6、充电桩完善的保护功能
过热保护：当监控充电桩内部温度超过80℃时，发送控制命令给充电桩使充电电流减少，超过90℃时，强制充电桩保护性关机，即此时无电流输出，当温度恢复80℃时自动恢复充电。
短路保护：当充电桩输出发生意外短路时，内部电路会限制短路电流。同时熔断保险，迅速切断跟外部电路的连接。等短路故障排除并更换保险后即可重新充电。
7、实时监控各充电桩的工作参数，在异常情况下切断充电桩；
8、可实现在线远程监控及维护；
9、配备产品说明书及使用手册。
四、产品规格（充电管理系统）
1、外形尺寸：长*宽*高：1240*650*1700mm；
2、输入/输出电压：220V；
3、频率：50Hz；
4、*大电流：20A。
5、箱体整体成型，表面经过防锈处理、喷漆；
6、采用经过UV平板喷绘的铝塑面板，厚度不小于4mm,彩色电路图，不退色、耐磨损。
五、产品规格（充电桩）
1、额定输入电压：220V；
2、输出电压：220V；
3、输出电流：*大20A；
4、功率因数：≥0.9；
5、满载效率：≥95%；
6、可与充电管理实训台相连，实现充电管理实训台的监测与控制。
