新能源_动力电池组管理系统试验台



新能源_动力电池组管理系统试验台可实现对成组动力电池系统通过设定工况进行充放电试验，系统通电即可工作，显示并采集电池总电压，单节电池温度，单节电池电压，容量，电池故障报警提示等功能。
动力电池组管理系统试验台功能简介
1.试验台面板上安装有电源总开关、BMS电池管理控制单元、7寸BMS信息显示屏、急停开关、点动开关、12V开关电源、充放电插座、电源检测端子等，可直接在面板上检测电源控制单元电信号，如电阻、电压、电流、频率信号等。
2.试验台内部装有阻性负载，用于模拟汽车运行时电池组的放电负载;面板设置充电及放电端口，附外接充电设备。
3.该试验台采用纯电动汽车电池组管理控制系统实物为基础，可动态监测单组、单节电池电压、动态估计电池组容量、动态监测电池组温度、动态显示所有电池组信息、按键实时处理、动态监测总回路电流、动态报警指示、充电实时控制等。
4.通过电子负载对成组电池系统可实现多种充电模式，如恒流充、恒压充、脉冲充等。并可与电池管理系统通过CAN J1939 进行通讯，实现交互控制。
5.试验台工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
6.学员可直观对照动力电池组管理系统结构原理图和实物，认识和分析纯动力电池组管理系统的工作原理。

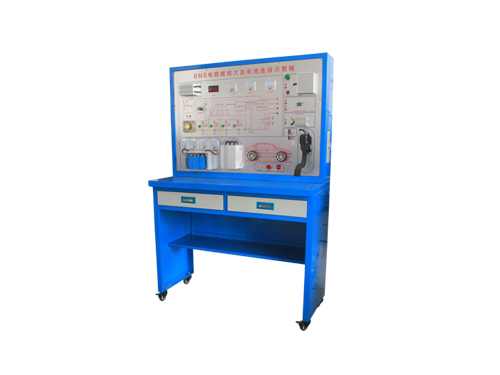

新能源-动力电池组管理系统试验台由充放电插座、充放电插头、BMS电池管理控制单元、电源开关、12V开关电源、7寸BMS信息显示屏、磷酸铁锂电池组、急停开关、充放电开关、负载、移动台架等组成。

---
