ZYE-QDDC02型 动力电池和管理系统实训台（比亚迪秦）

一、产品简介

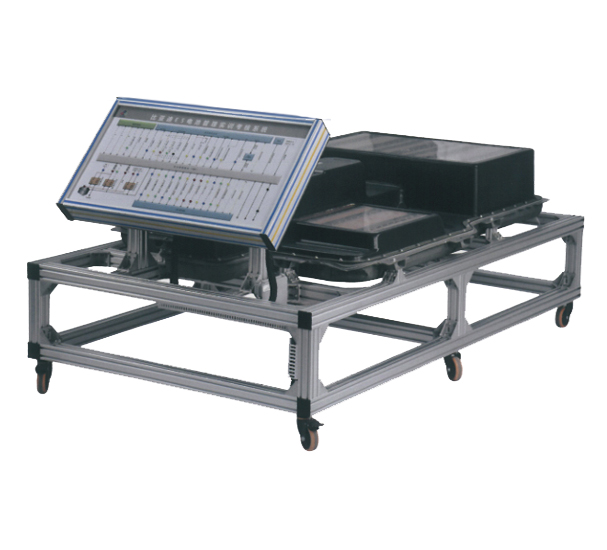

    选用原装 比亚迪秦 动力电池和管理系统真实材料制作，原装高压配电箱和车载充电机；真实展示磷酸铁锂动力电池系统核心零部件之间的连接控制关系、安装位置和运行参数，以及高压系统安全注意事项，并培养学员对磷酸铁锂动力电池包故障分析和处理能力，适用于各院校新能源纯电动课程教学和维修实训。

二、功能特点
1.各主要部件安装在平台上，电气连接方式与实车相同，真实展示原车动力电池系统结构。
2.增加动力电池包显示器（7寸），安装在面板上，可观察充放电过程各项参数，动力电池包充放电过程控制逻辑和主要部件参数变化规律。
3.设备给驱动传动系统等设备提供动力源，配套原车连接电缆线，与原车连接方式相同。
4.配备12V电源接地机械开关。
5.高压配电箱上盖半透明改装，展示控制原理和内部控制器件结构。
6.配原理教学面板，完整显示动力电池，高压配电箱，电池管理器，车载充电机，交流充电口等工作原理图，低压控制电路安装用检测端子，借助万用表和示波仪，实时检测各种状态数据变化。
7.设备由可移动台架(带原理面教板)、台架水平放置，安装各主要零部件；底部安装4个带自锁装置万向脚轮。
8.配备智能化故障设置和考核系统，由教师设置故障，学员分析并查找故障点。
9.配套实训指导书等教学资料，完整讲述工作原理，实训项目，故障设置及分析等要点。
三、技术规格
1. 外形尺寸（mm）：      1600*1000*1700（长*宽*高）
2. 高压动力母线电源：      DC486.4V
3. 低压控制工作电源：      DC12V
4. 动力电池类型：          环保型磷酸铁锂动力电池
  单体电池：              3.2V20AH
  动力电池包总电压：      3.2*152=486.4V
  动力电池包容量：        486.4V20AH（10度电）
  完全充放电次数：        2000次
  工作温度：              -20°～60°
5. BMS电池管理系统：      采用分布式电池管理系统，由1个电池管理控制器（BMC）和10个电池信息采集器（BIC）及1套动力电池采样线组成
四、实训项目
比亚迪秦单体动力电池电压等级和容量认知。
比亚迪秦动力电池组组成，电压等级和容量认知。
比亚迪秦分布式电池管理系统BMS组成和功能认知。
比亚迪秦BMS采集动力电池组压差实训。
比亚迪秦BMS采集动力电池组温差实训。
比亚迪秦分布式电池管理系统BMS工作原理认知。
比亚迪秦动力电池包在各种状态下逻辑控制关系，电流，电压，电池压差，电池温度等数据测试实训。
比亚迪秦高压系统操作安全注意事项，高压连接器插拔方法实训。
比亚迪秦动力电池包（BMS）故障分析与诊断。
比亚迪秦维修开关认知。
比亚迪秦交流慢充认知与实训。
比亚迪秦交流漏电传感器实训。
五、基本配置
    磷酸铁锂动力电池组，分布式电池管理系统BMS，BMS显示屏，维修开关，辅助蓄电池，高压配电箱，漏电传感器，车载充电机，交流充电口，可移动台架和教学板。



---
