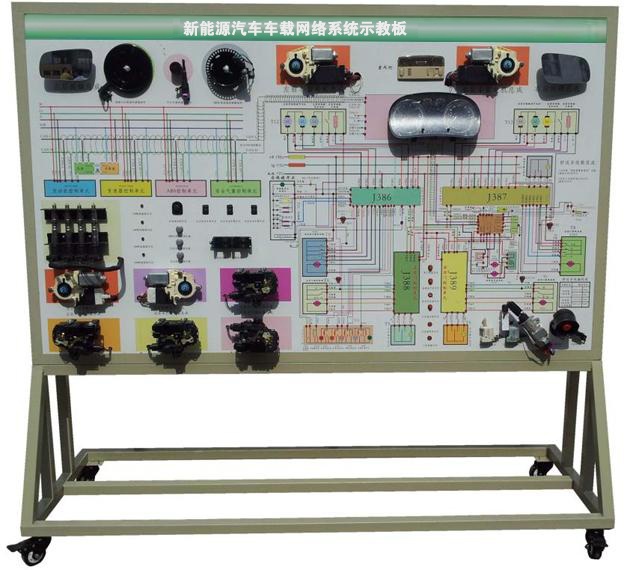

ZYE-QWL01型 新能源汽车车载网络系统示教板

      采用全新大众新能源汽车CAN数据传输网络系统实物为基础，充分展示CAN数据传输网络系统的组成结构和工作过程。适用于学校对汽车CAN数据传输网络系统理论和维修实训的教学需要。



二、功能特点
1.真实可运行的CAN数据传4有防短路功能。
三、技术规格
外形尺寸（约）：2400×700×1800mm(长×宽×高)
外接电源：交流220V±10% 50Hz
工作电压：直流12V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、基本配置(每台)

序号	名       称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图 ；面板2000*1200*4mm	套	1
2	组合仪表		套	1
3	点火开关(带识读线圈)		个	1
4	诊断座	OBDⅡ	个	1
5	发动机控制单元		套	1
6	自动变速器控制单元		套	1
7	自动变速器多功能开关		个	1
8	ABS控制单元		套	1
9	舒适系统控制单元		套
10	无分电器点火线圈		套	1
11	火花塞		个	4
12	代替喷油嘴的发光二极管		套	1
13	司机侧车门控制单元及门锁总成		套	1
14	副司机侧车门控制单元及门锁总成		套	1
15	左后车门控制单元及门锁总成		套	1
16	右后车门控制单元及门锁总成		套	1
17	主电动窗开关		个	1
18	右前电动窗开关		个	1
19	左后电动窗开关		个	1
20	右后电动窗开关		个	1
21	节气门体		套	1
22	水温传感器		个	1
23	保险丝盒		个	1
24	移动台架(带自锁脚轮)	2400×700×1800mm (长×宽×高)	台	1
25	故障模拟与排除装置		套	1



---
