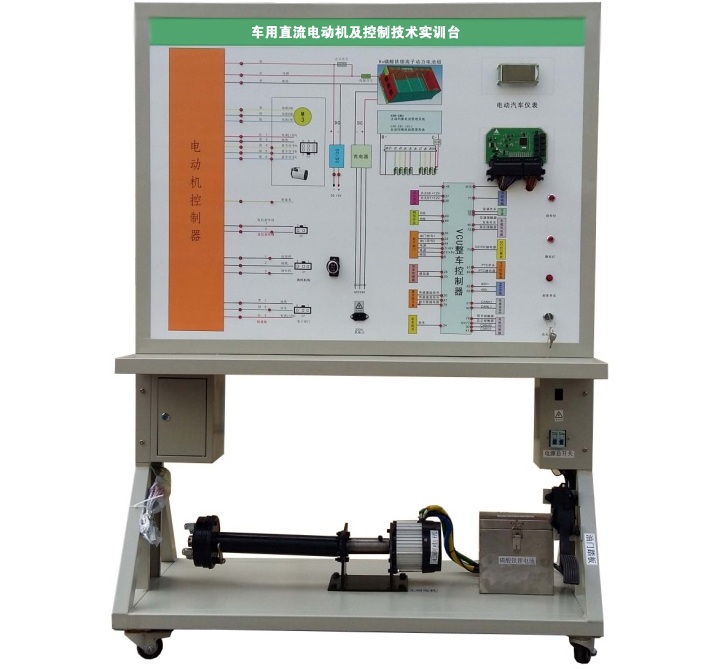

ZYE-QDJ04型 车用直流电动机及控制技术实训台

一、产品组成
    主要由汽车无刷直流电机、电机控制器、档位开关、加速踏板、点火开关、电源及故障设置系统组成。

二、产品功能
1.汽车无刷直流电机及控制器的认知；
2.汽车无刷直流电机及控制器的结构及原理；
3.驾驶员的意图与永磁电机运转之间的体现；
4.常见故障的设置及考核；
5.配备完整的实验说明书。
三、产品规格
1、外形尺寸1240×600×1700mm；
2、电源：220VAC/50Hz；
3、电机额定功率：1kw；
4、电机额定转速：3000rpm；
5、电机工作电压：72VDC；
6、箱体上部整体成型，表面经过防锈处理、喷漆；下部采用40*40方管焊接成形；
7、采用UV平板喷绘面板，厚度不小于4mm,彩色电路图，不退色、耐磨损；
8、底部安装两万向两定向的脚轮，配备刹车，方便设备的移动及固定。
四、技术规格
1.工作电源：HV磷酸铁锂离子动力电池组
2.工作温度：-40℃～+50℃
3.设备颜色：标准7032等
4.设备钢管：40*40*3mm
5.设备机柜：1.5mm冷板冲压成形，背面设置维修门；
6.移动脚轮：100*60mm
7.外形尺寸：1240×600×1700mm(长×宽×高)
五．基本配置(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图，1200*900mm	套	1
2	组合仪表	电动汽车专用	个	1
3	点火开关	配套	套	1
6	电机控制器	与电机配套	套	1
7	车载充电器与充电接口	与电池配套	套	1
8	DC-DC转换器		套	1
9	HV磷酸铁锂离子动力电池组	72V20AH	套	1
10	无刷直流电机	72V1KW	套	1
11	刹车开关		套	1
12	档位开关	电动车专用	套	1
13	油门控制装置	电动车专用	套	1
14	直流接触器	DZ47	套	1
15	电源总开关	配套	套	1
16	移动台架	1240×600×1700mm(带自锁脚轮装置)	台	1
17	保险丝盒	配套	套	1
18	保修卡/合格证	配套	套	1
19	教师手册	配套	套	1
20	故障模拟与排除装置		套	1



---
