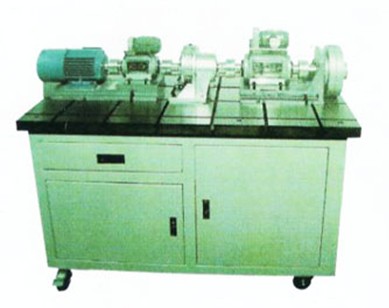

ZY-JLC02型 机械传动创意组合测试实验台以新型实验台、人机工程学等综合因素而设计，保证了机械传动性能综合测试实验台的方便性、实用性，同时也保证了实验教学功能和科研生产功能。能快速组装30多种组合机械传动，测试各种传动的速比、转矩、效率，可恒定加载、恒转速、恒转矩，同步适时或连续采样，能自由进行数据采集处理、工况控制与实验结果自动输出。控制精度为0.2％，测量精度为0.2％。

一、功能简介
　　1、利用实验台的自动控制测试技术能自动测试出机械传动性能参数，如转速n(r／min)、扭矩M(N.m)、功率
N(K.w)，并自动绘制出传动比、扭矩、转速等曲线；
　　2、通过对某种机械传动装置和传动方案性能参数曲线的测试、来分析比较机械传动的性能特点；
　　3、实验台可替代传统的单一试验台进行有关类型机械传动的基本实验，如V带传动实验、同步带传动实验、摆线针轮传动实验和进行多级组合传动系统布置优化实验。如：链一齿轮及齿轮一链组合实验；链一蜗轮蜗杆及蜗轮蜗杆一链组合实验；链一摆线针轮及摆线针轮一链组合实验等26组机械传动方案测试搭接实验；
　　4、可用于生产科研实际，在10N.m一50N.m范围内对各种新型齿轮减速器、变速轴承减速器的测试。
二、试验台传动系统组合方案
　　1、V带传动实验
　　2、同步带传动实验
　　3、链轮传动实验
　　4、齿轮传动实验
　　5、摆线针轮传动实验
　　6、蜗轮蜗杆传动实验
　　7、V带一齿轮组合实验8、齿轮一V带组合实验9、同步带一齿轮组合实验
　　1O、齿轮一同步带组合实验11、链一齿轮组合实验12、齿轮一链组合实验
　　13、V带一链传动组合实验14、链一V带组合实验15、V带一蜗轮蜗杆组合实验
　　16、蜗轮蜗杆一V带组合实验17、同步带一蜗轮蜗杆组合实验18、蜗轮蜗杆一同步带组合实验
　　19、链一蜗轮蜗杆组合实验20、蜗轮蜗杆一链组合实验21、V带一摆线针轮组合实验
　　22、摆线针轮一V带组合实验23、同步带一摆线针轮组合实验24、摆线针轮一同步带组合实验
　　25、链一摆线针轮组合实验26、摆线针轮一链组合实验
三、主要技术参数及性能指标
　　1、动力部分
　　1)三相感应变频电机：额定功率0.55KW同步转速1500r／min输入电~380V
　　2)变频器：变频范围2-200Hz功率：0.75KW
　　2、测试部分
　　1)转矩转速传感器：额定转矩。10N.m转速范围0-6000r／min
　　2)转矩转速传感器：额定转矩50N.m转速范围0-6000r／min
　　3)TC-1转矩转速测试卡：扭矩测试精度±0.2％FS转速测量精度±O．1％
　　4)lO控制卡(四路)及DA转换卡(两路)
　　3、被测部分
　　1)直齿圆柱齿轮减速器：减速比1：5齿数Zl=19Z2=95
　　2)摆线针轮减速器：减速比1：9·
　　3)蜗轮减速器：减速比1：10蜗杆头数Z1=1中心距a=50mm
　　4)同步带传动：带轮齿数Z1=18Z2=25节距LP=9.525L型同步带3x16x80
　　5)三角带传动：带轮基准直径D1=70mm、D2=115mm0型带L内=900mm；带轮基准直径D1=76mmD2=145mm带轮基准直径Dl=70mmD2=88mm0型带L内=630mm
　　6)链传动：链轮Z1=17＼Z2=2滚子链08A-1x72；滚子链08A-1x52滚子链08A-1x68
　　4、磁粉加载：磁粉制动(加载)器额定转矩50N．m激磁电流0~2允许滑差功率1_1kW
　　5、主实验台：以型钢作为主框架、1．5mm厚的优质钢板(经特殊防锈处理)等制作而成，全部经过特殊防锈处理、放光喷塑，外形美观大方；实验平台采用厚度为60mm的铸造平板，经过刨、铣、磨等多道加工艺制作而成，多条T形槽可方便的固定各种加速器、轴承座；尺寸：1200(长)x780(宽)x845(高)(单位：mm)重量：约450Kg
　　6、电气控制实验台：以型钢作为主框架和优质钢板制作而成，全部经过特殊防锈处理、放光喷塑，外形美观大方；主电路：本实验台强电控制部分均隐藏于电气控制柜内，电路设有过载保护、短路保护等功能，使用安全可靠；控制电路：所有控制电路均为安全电压控制，且控制直流电源自带短路保护，外部连接控制导线均为高绝缘保护的连接导线。尺寸：900(长)x780(宽)x845(高)(单位：mm)重量：约60Kg
　　7、数据采集控制系统：工业控制计算机：1G内存、160G硬盘17寸液晶显示器；两块扭矩卡：与输入、输出扭矩传感器配套I／O控制卡：4路D／A控制卡：2路；数据采集控制软件
