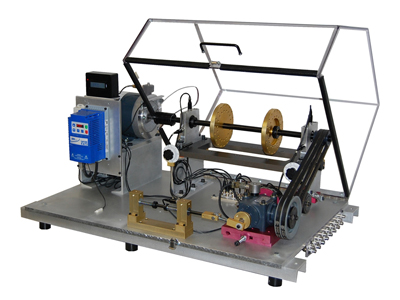

ZY-MFS03型 机器故障仿真平台(MFS)
为了获得一个深入的了解不同的振动签名,实验模拟现实世界的机械设备上的控制是必要的。虽然一个单一的机械故障的分析,可能是有益的有很多场合动态刚度,共振和速度之间的相互作用的分析时是必不可少的,以获得真实世界振动光谱的理解。随着MFS所需的专业知识很好地控制实验诊断工业机械问题可以开发和增强。一个工厂的运行在满负荷生产,几乎是不现实的,而不会影响生产和利润,以了解机械的运动学和动力学:MFS可以离线训练和实验,这反过来将*大限度地减少生产停机时间。
应用
- 平衡训练
- 轴对培训
- 校准系统评估
- 耦合研究
- 轴承故障和负载的影响
- “竖起”转子
- 偏心转子
- 共振研究
- 滑动轴承的研究
- 皮带驱动器的性能
- 机械擦
- 变速箱故障研究
|
- 往复式机制研究
- 预科课程
- 信号处理技术
- 可变转速/负荷的影响
- 电机电流分析
- 转子动力学
- 工作偏转形状和模态分析
- 优化传感器的安装
- 类型的传感器(加速度计,接近探针等)
- 振动训练
- 分析师认证
- 定制试验台,转子动力学研究和示范
|
特点
- 用于引入控制和校准的故障的简单的方法。
- 研究常见故障的振动光谱,了解故障的签名和验证规则提供的培训课程。
- 台式机手培训和技能锐化。
- 了解机器状态监测和预测性维护。
- 个别节奏的学习与练习手册。
- 模块化,多功能,强大的和全面的。
- 同时往复式和旋转机制。
- 了解共振,变速,变速箱,并带驱动器的诊断。
- 了解确定振动传递路径和执行根本原因分析。
- 振动,电动机电流和噪声谱之间的相关性研究。
- 型号转子动力学和其对故障的签名。
- 验证程序,上面和下面的第一临界共振的平衡。
智能设计,使模拟器的功能强大且易于使用
MFS的设计是灵活,操作方便。该模拟器被构造成具有拆分托架轴承壳体,一个滑动轴,转子与拼合环结束,联轴器,滑轮,多个带张紧和齿轮箱的安装机构,和往复系统,所有这些都是设计可以很容易地移除和更换之间各种实验。
电动 |
马达 |
3相,1马力电机,预接线的自我调整安装系统,易于安装/拆卸 |
驱动 |
1 HP多功能的前面板可编程控制器变频交流电机驱动器 |
RPM范围 |
0至6000 rpm(短期)变速 |
电流测量 |
电源引线可用于电流测量 |
转速表 |
内置的转速计与液晶显示屏和一个脉冲每转模拟TTL输出用于数据采集的目的 |
电压 |
115/230 VAC,60/50赫兹,单相 |
机械 |
轴径 |
3/4“直径;转过身来,地面,抛光(TGP)钢 |
轴承 |
密封滚动体水平分割中铝外壳容易变化,挖掘传感器安装支架。轴承座可以安装在五个不同的位置可变转子跨度 |
转子基地 |
18“长,完全可移动的调整螺栓,便于水平偏差和垂直偏差的标准垫片。寄托,方便调整。 |
转子 |
2个6“铝有36个螺纹孔,每隔10度引入不平衡 |
皮带机制 |
两个双凹槽“V”带一组螺丝安装一个衬套/键安装。正位移杆,套筒螺母加上可调变速箱平台 |
变速箱和刹车 |
残疾人三路直切伞齿齿轮箱1.5:1的比率(20齿轮输入)。手动调节磁粉制动器0.5 – 10磅 – |
往复运动机构 |
可调弹簧接触的时间和行程设置。 |
离心泵 |
1/2 HP,27psi在0gpm,25gpm在0psi与水在4000rpm |
往复式压缩机 |
1/2 HP,2.6cfm,120PSI与5加仑的空气槽皮带驱动 |
仪器仪表连接器 |
16个BNC连接器,板下转子基连接到BNC连接器面板直接连接到数据采集器安装在底板的边缘 |
安全盖 |
可上锁的清晰,耐冲击塑料铰链盖,电机联锁开关关闭电机盖抬起时, |
基础 |
1/2“模铸铝底座,底座加强筋和8橡胶隔震支座 |
物理 |
重量 |
约130磅 |
尺寸 |
ł= 39“(100公分),W = 25”(63CM),H = 21“(53厘米) |
基本机械故障模拟系统包括:
- 1 HP多功能的前面板可编程控制器变频交流电机驱动器
- 3相,1马力电机,预接线的自我调整安装系统,易于安装/拆卸
- 内置的转速计与液晶显示屏和一个脉冲每转模拟TTL输出用于数据采集的目的
- 拆分托架轴承座
- 18“转子甲板与轴跨度重构的安装位置
- 挤压锁定类型的滚动体球轴承
- 振动隔离器支架和底座加强筋
- 两个平衡转子两排孔
- 校准系统校准参考拨号和调整螺栓
- 一个3/4“TGP直钢轴
- 16个BNC连接器,板下转子基连接到BNC连接器面板直接连接到数据采集器安装在底板的边缘
- 电源引线可用于测量电流。
- 耐冲击透明的安全罩,安全联锁
- 平衡重包
- 内六角扳手组
- 24V电源
- 盖支撑杆
- 综合操作手册
高价值组合套装
MFS提供了一个基本的设置进行实验和学习不同的机器故障的振动信号。然而,详细的调查,尤其是更先进的振动现象或机械故障,将需要更多的附件和装置,这些都可以通过可选套件。根据包装上的选择,你会得到一个单独购买的物品超过6%至12%的折扣。
套餐#1: |
基本MFS +套件的调整,平衡和共振问题进行深入的研究 |
包2: |
基本MFS +套件对齐深入的研究,平衡,共振,轴承缺陷问题 |
包3: |
基本MFS +套件深入的研究,调整,平衡,共振,轴承故障,齿轮箱及带驱动器的问题 |
包4: |
基本MFS +工具包进行深入的调整,平衡,共振,轴承损坏,齿轮箱和皮带驱动器故障,往复运动机构,机械搓,轴/转子裂纹和阻尼问题的研究 |
包#5楼: |
ASIC MFS +套件进行深入研究,调整,平衡,共振,轴承损坏,齿轮箱和皮带驱动器故障,往复运动机构,机械搓,轴裂纹,阻尼,和风扇问题 |
包装5P: |
基本MFS +套件的调整,平衡,共振,轴承损坏,齿轮箱和皮带驱动器故障,往复运动机构,机械搓,轴裂纹,阻尼,和泵的问题进行深入的研究 |
包#5C: |
基本MFS +套件的调整,平衡,共振,轴承损坏,齿轮箱和皮带驱动器故障,往复运动机构,机械搓,轴裂纹,阻尼,和往复式压缩机的问题进行深入的研究 |
包5M: |
基本MFS +工具包进行深入的研究,调整,平衡,共振,轴承损坏,齿轮箱和皮带驱动器故障,往复运动机构,机械搓,轴裂纹,阻尼,和感应电机的机电缺陷问题 |
包6: |
基本MFS +工具包深入的研究,对齐,平衡,共振,轴承缺陷,变速箱和带驱动器故障,往复运动机构,擦机械,轴裂纹,阻尼,感应电机的机电缺陷,泵,风扇,和reciprocrating压缩机的问题 |
包7: |
基本MFS +工具包深入的研究,对齐,平衡,共振,轴承缺陷,变速箱和带驱动器故障,往复运动机构,擦机械,轴裂纹,阻尼,感应电机的机电缺陷,泵,风扇,和reciprocrating压缩机的问题;加PC操作,轴对齐工具和力传感器的轴承装载机 |
包装#8: |
基本MFS +工具包深入的研究,对齐,平衡,共振,轴承缺陷,变速箱和带驱动器故障,往复运动机构,擦机械,轴裂纹,阻尼,感应电机的机电缺陷,泵,风扇,和reciprocrating压缩机的问题加PC操作,轴对齐工具,三轴向力测量两个轴承支撑,轴承装载机的问题,以及额外的设置直接驱动机制的替换加载的感应电机的机电缺陷 |
