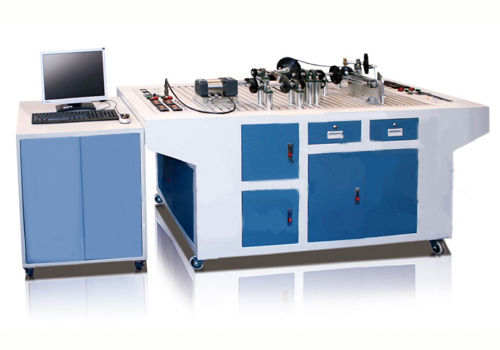

ZYJ-DJ01型 机械系统搭接与测试实验台

       ZYJ-DJ01机械系统搭接与测试实验台是全面升级的新一代产品，增加了位移传感器、角位移传感器、摆动传感器等多种机械传动系统测试所需的高精度传感器,从而满足测试不同传动系统、不同搭接方式的传动性能,并实时生成实时曲线、数据报表、数据存储打印、曲线存储打印等功能。

一、功能特点

1.安装平台采用标准T型槽铝合金型材拼接而成,活动支座间的距离可任意调节,搭接灵活机动,可拼装由带传动、链传动、定轴轮系、周转轮系、平面连杆等机构组装的各种不同类型的复杂机械系统。
2.所有传动轮系采用光杆支承,紧定螺钉固定,调节方便快捷,因此,搭接速度快;

3.该实验台和联接方式具有设计巧妙,使用调节范围大,拆装轻松方便,结构紧凑,元件之间的通用性好,拼装方案多等特点;

4.可组成性能各异的机械传动系统,有利于培养学生机械传动系统方案的设计能力;

5.该实验台是一种全开放式实验台,可同时供多名学生四周安装、调试实验,可有效利用实验设备和减少实验室占地面积;

6.配置了高精度的转速传感器、直线位移传感器、角位移传感器、摆动传感器等多种测量传感器,使得测试数据精确可靠。

二、技术参数

1.供电电源: 220V/50HZ;

2.交流调速: 90W;

3.调速范围: 0-120rpm;

4.实验台外形尺寸(mm): 2000x800x860;

5.实验台重量:约165 (Kg)

---
