more产品展示--[ZY-CCT01型 齿轮传动测试分析实验台]

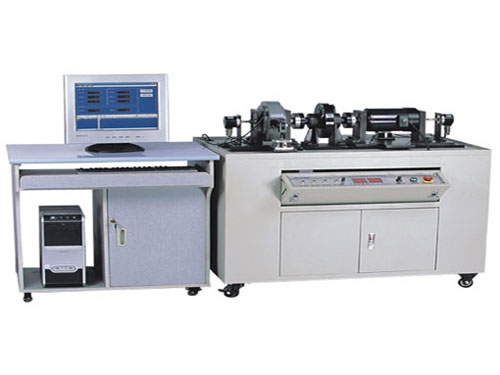

ZY-CCT01型 齿轮传动测试分析实验台

一、实验台的功用
 ZY-CCT01型 齿轮传动测试分析实验台应用于齿轮传动测试与分析,使学生在实验过程中了解关于传动结构尺寸、重量、功率、速度、传动比、寿命、可靠性相互之间的关系,并作全面的分析,使学生能准确的把握齿轮传动在不同的工作情况下类型的选择、设计,以便将来在实际工作中深入掌握齿轮传动的特点,是大专院校理想的机械教学设备

二、实验内容
  1、测试齿轮传动输入、输出转速、扭矩;
  2、不同转速、负载的传动效率。
三、性能规格
  1、机械实验台采用独立的平台结构;
  2、原动件、被试件以及负载为独立的模块结构,根据实验要求,可自行拼结,组装;
  3、原动件与负载配有安装导轨,可根据不同被试件的尺寸作安装调整
  4、机械教学实训装置实验台操作面底板采用内置翻盖结构,美观实用,安全可靠。
  5、技术参数:
  电机功率:600W,电压:220V
  磁粉制动器:额定转矩:50Nm
  角位移传感器:输出电压:0~5V,脉冲数:1000P
  测力传感器:量程:20Kg
  外形尺寸:1100×720×1000mm
四、提供技术文件
  1、《齿轮传动测试分析实验台使用说明书》
  2、《齿轮传动测试分析实验台指导书》
