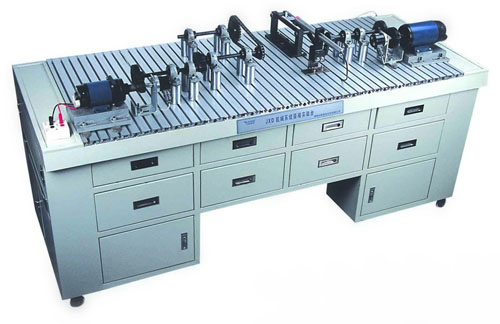

ZY-JXD02型 机械系统搭接实验台是本公司通过对各种机械系统实验台的性能、功用、范围的综合考察后，由中南大学机械系教授设计制作而成，。它集拼装、搭接、组合、测量与分析一身，真正做到了人机一体，一机多用，使学生能够做到不出校门就能达到实地安装、培训、操作的效果，它是现有机械实验台中功能*为全面的一种实验设备。

一、实验目的：
1、它将单一的机械零件，通过实体操作，达到机械传动中各种传动效果，使学生将所学的理论在实践中得到运用。
2、掌握实际安装中的零件加工精度对装配的影响，平行度、直线度、同轴度、定向、定位、跳动等各种形位公差的概念和作用。
3、掌握工作中各种工卡量具的使用。
4、通过对机械传动的安装，充分了解安装误差对机械传动工作过程所产生的各种损坏和振动噪声等。
5、该实验台是一种全开式实验台，四周都可安装、调试，可同时供多名学生实验。
二、功能与特点：
1、本实验台采用长方形台面，操作台由T型铝合金型材制作而成，控制面板立于两端，采用内置翻盖结构，美观实用，安全性强。型材组合的台面，对工件的组合尺寸没有明显的要求，学生可根据设计要求，选定安装尺寸。
2、本实验台可做单轴、多轴的安装与分析，并能组合多级齿轮传动、链传动、带传动、曲柄摇杆、曲柄滑块的测试与分析，配有旋转编码器，直线位移传感器，可对安装、传动进行数据采集、分析，总结安装误差对测试精度的影响，配有强大的计算机处理软件，能及时对照理论与实测的效果，分析找出其存在的问题。
3、自己动手安装，掌握测量工具在实践工作中的作用，提高对工况量具的认识。
4、分析不同类型的传动特点和作用及适用的范围。
三、实验内容：
1、机械驱动系统
2、链的固定
3、动力传输系统
4、带传动
5、链传动
6、齿轮传动
7、多轴传动
四、配测控软件的搭接机构
1、齿轮机构：传动比测试与理论计算。
2、曲柄滑块机构：曲柄运动理论与实测分析；滑块运动仿真与实测分析
3、曲柄摇杆机构：曲柄运动理论与实测分析；摇杆运动仿真与实测分析
4、齿轮曲柄滑块机构：齿轮运动理论与实测分析；滑块运动仿真与实测分析
5、齿轮曲柄摇杆机构：曲柄运动理论与实测分析；摇杆运动仿真与实测分析
五、主要技术参数
1、电机：直流调速电机：92W220V转速：0-250r/min；交流调速电机：375W220V转速：0-250r/min
2、测试传感器：角位移传感器：输出电压：0-5V脉冲数：5002支；直线位移传感器：量程：16d1支；摆动传感器：输出电压：0-5V量程：0-90℃2支；
3、外形尺寸：2050×780×860mm
六、测量工具
1、游标卡尺：0-150
2、外径千分尺
3、角尺
4、塞尺
5、磁性百分表座
6、百分表
7、电机测速表
8、水平仪
9、皮带张力测量仪
