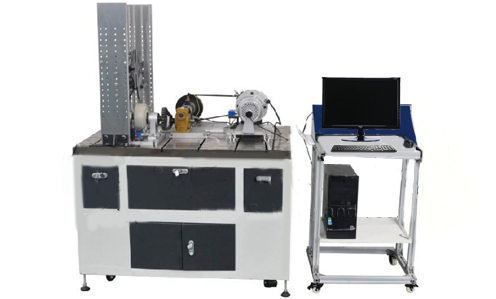

ZYJ-JC01型 机械系统集成及参数可视化分析综合实验台

     ZYJ-JC01型 机械系统集成及参数可视化分析综合实验台是专门为机械系统认识、创新设计、拼装、检测分析提供的开放式的实践平台,是面向二十一世纪机械设计类本科首开经典实验之一,用于《机械设计》课程、课程设计及毕业设计,由于该试验台不仅具有机械传动设计部分,还有执行机构设计部分,因此该实验台具备了完善的机械系统集成和参数可视化分析的具体概念。

一、主要特点

1、本实验台采用模块化结构,配备了*齐全的传动零部件库;

2、本实验台工作平台采用铸铁件,厚50mm,经过刨、铣、磨、精铲,平整美观;

3、测试系统采用工业上高端高精度的数据采集卡,并与计算机直接连接,可实现程控起停、调速、程控加载及电机的反馈控制;

二、实验内容

1、认识组成机械系统常用的零部件及安装方式;

2、根据负载的形式设计不同传动比、不同传动路径的传动系统方案,并对系统进行评价;

3、组合拼装40种以上的机械传动系统方案;

4、检测实际机械系统的传动效率

5、执行机构方案设计及拼装

三、技术参数

1.交流变频电机功率: 0.75KW;同步转速1500r/min

2.磁粉制动器加载范围: 0-25N•m;

3.变频控制器:功率0.75KW

4.调速范围: 0-800rpm,系统*高转速0-600rpm;

5.角位移传感器:电压/脉冲数5V/360P 2个;5V/1000P 1个;

6.压力传感器: 5kg 1个;25kg 1个;精度0.05;

7.数据采集卡:研华模拟量8路差分输入、两路输出,数字量16入16出;

8.微机测试系统:测试系统包括有计算机、显示器、测试分析软件(数据处理、实时曲线绘制、报表曲线自动打印、保存功能等) ;

9.安装*大中心高: 130mm;

10.外形尺寸: 1200mm*7800mm*1600mm;

11.重量: 480kg

---
