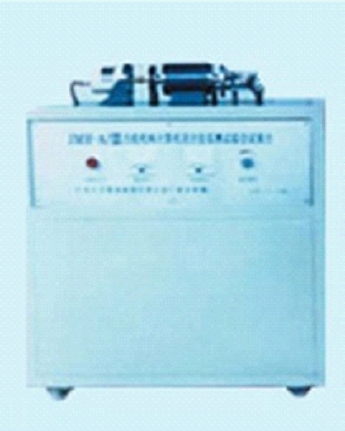

ZY-JDT01型 机构系统动力学调速实验台

1、概述:
  ZY-JDT01型 机构系统动力学调速实验台用于《机械原理》课程机械系统动力学分析测试。该实验台结构紧凑、合理先进、飞轮装拆方便。

2、主要技术参数:
  (1)直流电机功率:N=90W
  (2)主机调速范围:0-250转/分
  (3)角位移传感器:GJF-7,5V/1000P
  (4)曲柄L=50MM,连杆L=180MM,滑块偏置e=20MM;
  (5)外形尺寸:450X400X35;
3、基本配置:
  (1)直流电机功率为N=90W,转速N=1500转;1台
  (2)光栅角位移传感器GJF-7,5V/1000P;1个
  (3)计算机测试仿真软件光盘1个,多媒体实验教学软件光盘1个;
  (4)飞轮3件;
4、性能特点:
  (1)可对机构原动件及执行构件的动态参数进行测试和仿真,从而实现理论联系实际;
  (2)利用计算机软件,角位移动传感器,数据采集卡,观察机构的周期性速度波动现象和绘制测试和仿真曲线;
  (3)利用飞轮的质量变化,测察分析速度波动变化情况;
  (4)计算机软件具有多媒体教学功能,学生可在软件界面说明文件指导下,独立自主进行实验,适应开放性实验教学需要;
  5、其它:该实验台结构新颖,传感器等外购件品质一流,表面质量高(喷塑,镀铬)实用可靠,并具有良好的售后服务。
