more产品展示--[ZY-JX01系列 太阳能实验室实训实验设备]

ZY-JX01系列 太阳能实验室实训实验设备

(专业设计集教学、检测、科研于一体的太阳能实验室)





太阳能作为可再生能源的主要开发能源,其优点主要有:
(1)普遍:太阳光普照大地,没有地域的限制无论陆地或海洋,无论高山或岛屿,都处处皆有,可直接开发和利用,且勿须开采和运输。
(2)无害:开发利用太阳能不会污染环境,它是*清洁的能源之一,在环境污染越来越严重的今天,这一点是极其宝贵的。
(3)巨大:每年到达地球表面上的太阳辐射能约相当于130万亿t标煤,其总量属现今世界上可以开发的*大能源。
(4)长久:根据目前太阳产生的核能速率估算,氢的贮量足够维持上百亿年,而地球的寿命也约为几十亿年,从这个意义上讲,可以说太阳的能量是用之不竭的。

  我公司根据三十余年对太阳辐射仪器研究的生产经验,以及十余年对行业应用的调研及数百家用户的反馈信息,首推“太阳能实验室”,为科研人学研究太阳能利用提供科学数据依据。
  太阳能实验室:是研究太阳能利用的实验场所,其配有相应太阳能检测仪器仪表及试验装置,可作为太阳能的光、热、电利用示范性展示,以此为基地,开展太阳能利用的科学研究与开发工作,同时也可作为太阳能产品的检测开发中心。主要可实现以下几方面的功能:
        太阳的光——热转换功能;
        太阳的光——电转换功能;
        太阳的光——光转换功能;
        环境的风——电转换功能;
可开设太阳能的光-热、光-电,光-光,风—电检测实验项目;







太阳能实验室布置图:


太阳能实验室建议选择两层楼,层高为2.8m,一楼建筑面积为200㎡,二楼为100㎡为宜。

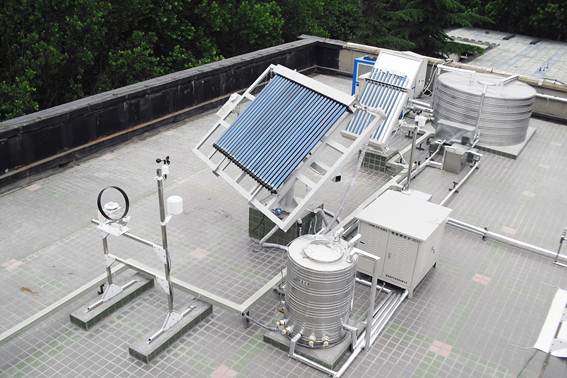

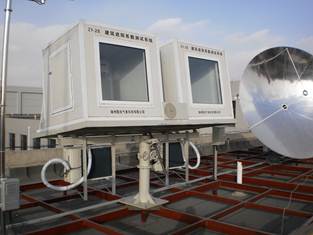

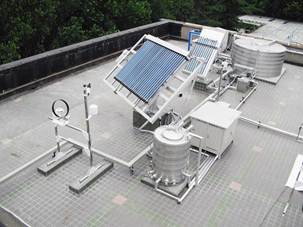

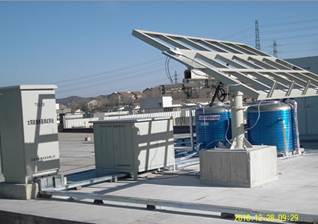

太阳能检测试验场                                                                    太阳能房




太阳能实验室室外配置:


1、光-热方面:
(1)太阳能热水器检测仪器:阳能热水器热性能测试系统(可检测日有用得热量,热损系数,热效率,空晒,闷晒,热损系数等项目)
(2)太阳能集热器检测仪器:阳能集热器性能测试系统(可检测热性能,压力降落,外观,耐压,钢度,强度,闷晒,空晒,外热冲击,内热冲击,淋雨,耐冻,耐撞击等项目)
(3)太阳能热水工程检测仪器:携式太阳热水系统性能测试仪(可检测日有用得热量,升温性能,保温性能等项目)
2、光-电方面:
  光伏发电检测仪器:阳能发电监测系统,可在工作现场对太阳能发电站或电池组件进行测试,可测量I-V曲线,P-V曲线,短路电流,开路电压,峰值功率,并联电阻,环境温度,环境风速风向,水平面总辐射,倾斜面总辐射,直接辐射,日照时间等参数。
3、光-光方面:
  光利用检测仪器:阳辐射记录仪,可测试室内与室外的太阳辐射功率与光照强度。
4、风-电方面:
   风力发电检测仪器:力发电测试系统可对风力发电站进行监测和评估。




太阳能实验室-室内配置:


光-热实验室:设有太阳辐记录仪表;真空集热管测试仪表;选择性涂层吸收率及发射率测定仪表;太阳空调设备及测试仪表;还附设一间太阳能浴室。
光-电实验室:设有光电转换有关性能参数测试仪表;逆变器及光电利用产品演示和测试仪表等。
光-光实验室:设有太阳辐记录仪表;光功率计,照度计等仪器。
风-电实验室:设有风-电转换性能参数测试及记录仪表;蓄电池组设备等。风-电和光-电实验室在仪器仪表及供电等方面可统一管理,可能更方便有效。




太阳能实验室配置仪器:


 一.环境测试仪器:

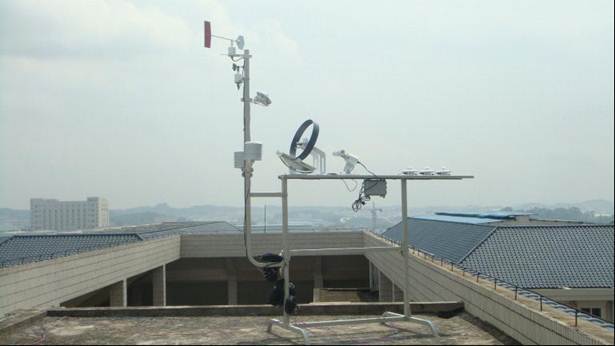

1.阳辐射监测系统(9要素)
测试内容:总辐射,散射辐射,直接辐射,反射辐射,净全辐射,紫外辐射,可见光辐射,红外辐射,远红外辐射,日照时间等
2.PC-3阳光气象站(10要素)
测试内容:环境温度,环境湿度,风速,风向,气压,降水,蒸发,CO2,地温,地湿。

二、光热测试仪器:
1、阳能热水器热性能测试系统
测试内容:太阳能热水器热性能测试(日有用得热量,热损系数,热效率等)
太阳能真空管的热性能测试(空晒,闷晒,热损系数等)
2、太阳热水系统性能测试仪
太阳能热水工程热性能测试(日有用得热量,升温性能,保温性能等)
聚光型太阳灶测试:太阳罩光效率
太阳房及太阳能产品的现场检测

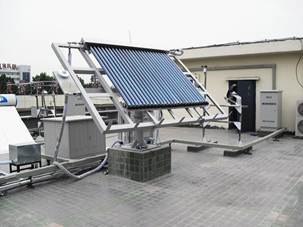

3、太阳能集热器热性能测试系统
真空管或平板集热器的热性能测试(瞬时效率曲线,温度变化曲线,入射角修正系数曲线,压力与质量流量变化曲线等)

4、太阳集热管热性能测试系统
全玻璃真空太阳集热管(空晒、闷晒、热损等指标),系统推荐执行GB/T 17049全玻璃真空太阳集热管国标测试方法。
5、可再生能源建筑应用测评系统
系统按照可再生能源建筑应用示范项目测评导则要求检测:
(1)太阳能热利用系统测评标准(太阳能热水系统、太阳能供热采暖系统、太阳能供热制冷系统、太阳能光伏系统)
6、太阳集热管真空品质测试仪
《全玻璃真空太阳集热管》国家标准GB/T 17049真空品质试验方法的测试要求。

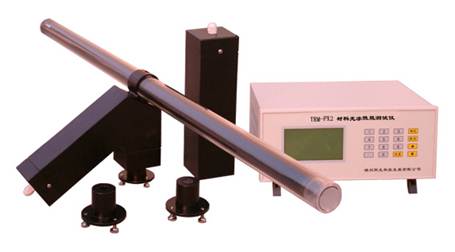

7、材料光学性能测试仪
全玻璃真空管,平板集热器或材料的表面涂层光学性能测试(反射率,吸收率,透光率)

8、太阳集热管半球发射比测试仪
全玻璃真空管,平板集热器或材料的选择性吸收涂层的辐射换热比,即成品管内吸收涂层发射比的测量。

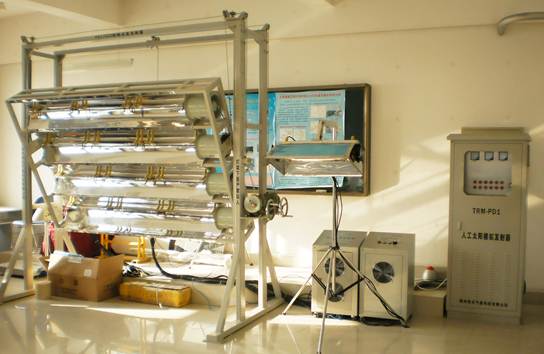

9、人工太阳模拟发射器(矩阵式)
太阳能产品室内试验,材料老化试验,设备太阳能模拟试验,植物太阳辐照试验,科研教学等领域。可模拟准稳态太阳光,模拟几个毫秒到十几个毫秒长时间稳定太阳光光强可调范围宽,同时在有效测试面积内模拟光均匀性好闪光重复性好。

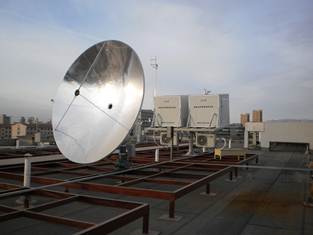

10、全自动太阳跟踪试验台
全自动太阳跟踪试验台是针对太阳能产品测试,研究,试验,老化等高效率阳光聚集的装置,整个跟踪过程全部采用微机控制,并使用光传感器与天文定位跟踪两种模式,可以自动根据天气状况在两种模式之间切换。系统还可根据实验要求,与太阳入射角或方位角成要求角度进行定位跟踪,同时该试验台安装聚光器后,可构成线性聚光与球型聚光的跟踪装置,将太阳光功率提高数十倍,是太阳能行业的理想实验应用平台。
三.光电测试仪器:
1、太阳能发电监测系统
可在工作现场对太阳能发电站或电池组件进行测试。
测量参数:I-V曲线,P-V曲线,短路电流,开路电压,峰值功率,并联电阻,环境温度,环境风速风向,水平面总辐射,倾斜面总辐射,直接辐射,日照时间等参数。

2、ZY太阳能电池组件评测系统
可在室外对电池组件I/V特性,气候环境,太阳光照强度,组件背面温度等系列指标测试,得出其发电效率,形成I/V曲线图,完成不同气候下的评测报告,该设备符合国标(GB/T18210光伏方阵 I/V特性的现场测量)指标要求。
3、便携式太阳能电池测试仪
实现对所有太阳能产品I-V特性现场的测试,可为太阳能电站设计,维修,验收提供数据保障。
4、太阳能电站检测系统
实时监测发电系统的运行状态及环境气候指标,并将监测数据发送控制中心,便于对电站进行维护,查找故障原因,对研究太阳能发电质量,效率,故障诊断,数据管理,提供保障。

四.光-光测试仪器:
太阳辐射记录仪
可测试室内与室外的太阳辐射功率与光照强度。
五.太阳能测试装置:
1.人工太阳模拟发射器
在室内模拟太阳的发光环境对电池板或太阳能产品进行测试
2.全自动太阳跟踪系统
可将太阳能产品放在跟踪平台上实现太阳的聚光试验。

六.风电测试仪器:
风力发电可做为太阳能的补充能源,实现风光互补发电。
风力发电测试系统可对风力发电站进行监测和评估。

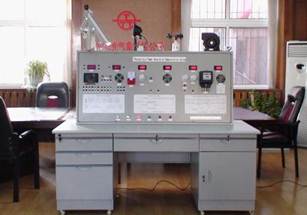

七.太阳能教学试验台:

1)太阳能光热系统实验室:主要可完成太阳能热水器、平板型集热器,真空管集热器,集热管,太阳灶等方面的实验及教学演示功能。
2)太阳能光电系统实验室:主要可完成太阳发电站、太阳能路灯、太阳能草坪灯、太阳能庭院灯、太阳能警示灯、太阳能气象站、太阳能控制器、光伏电池等方面的实验及教学演示功能。
3)风电系统实验室:主要可完成风能发电站、风光互补路灯、警示灯、测风站、风能控制器、逆变器等方面的实验及教学演示功能。



八.太阳能实验装置:

    太阳能实验装置就是太阳能应用产品,与太阳能检测仪器配合使用,可对太阳能产品有关指标进行测试,提供相关运行数据。

                            S
平板型太阳能集热器             太阳能热水器                              玻璃真空管太阳能集热器

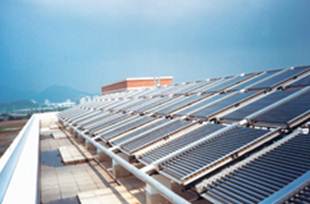

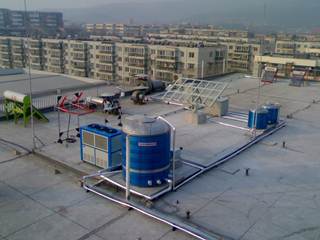

    太阳灶                                                                    太阳能热水工程

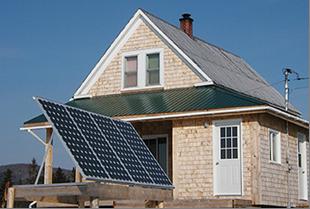

太阳能光伏发电系统
  太阳能发电系统由太阳能电池组件、太阳能控制器、蓄电池(组)组成。如输出电源为交流220V或110V,还需要配置逆变器。各部分的作用为:
(一) 太阳能电池板:太阳能电池板是太阳能发电系统中的核心部分,也是太阳能发电系统中价值*高的部分。其作用是将太阳的辐射能力转换为电能,或送往蓄电池中存储起来,或推动负载工作。
(二) 太阳能控制器:太阳能控制器的作用是控制整个系统的工作状态,并对蓄电池起到过充电保护、过放电保护的作用。在温差较大的地方,合格的控制器还应具备温度补偿的功能。其他附加功能如光控开关、时控开关都应当是控制器的可选项;
(三) 蓄电池:一般为铅酸电池,小微型系统中,也可用镍氢电池、镍镉电池或锂电池。其作用是在有光照时将太阳能电池板所发出的电能储存起来,到需要的时候再释放出来。
(四) 逆变器:太阳能的直接输出一般都是12VDC、24VDC、48VDC。为能向220VAC的电器提供电能,需要将太阳能发电系统所发出的直流电能转换成交流电能,因此需要使用DC-AC逆变器。

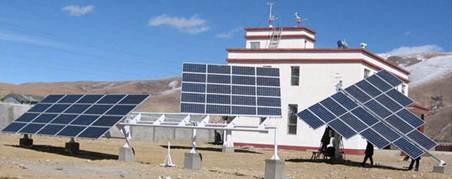

太阳能发电站

设备配置:

太阳电池组件:100W~150Wp;
免维护蓄电池:50~65AH/24V;
逆变器:150W
充电控制器:6A;
安装方式:简易自安装
可以连续工作三个阴雨天

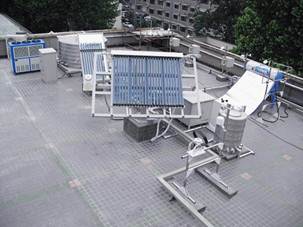

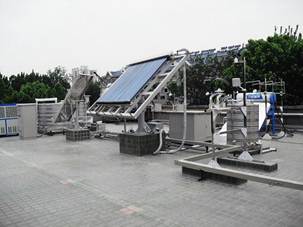

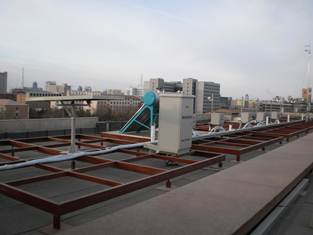

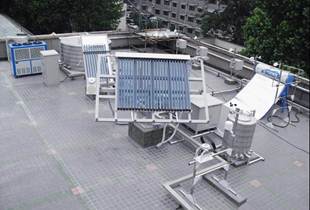

山东建科院-太阳能检测场:

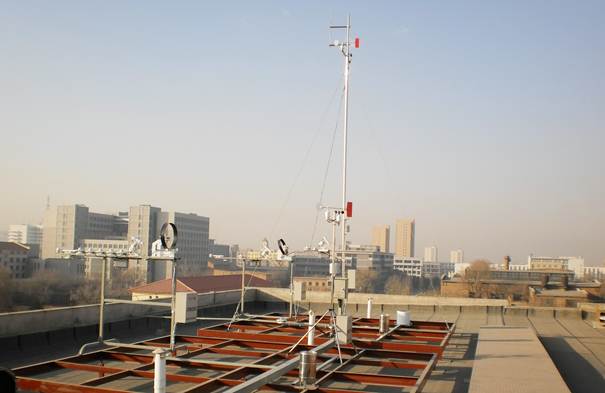

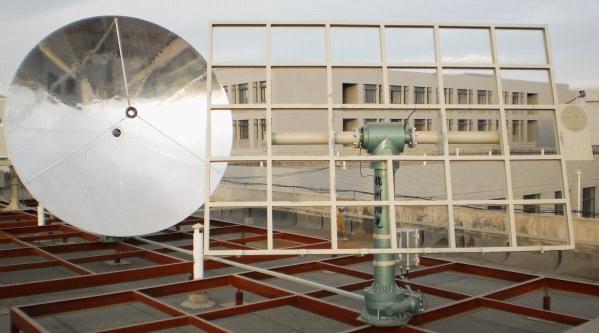

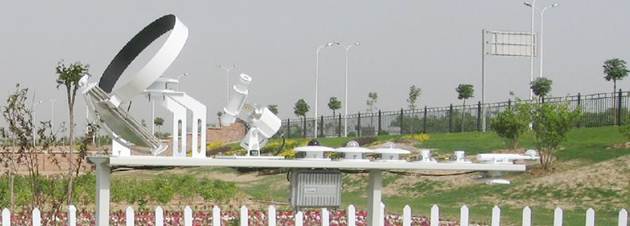

内蒙古工业大学-太阳能实验场:

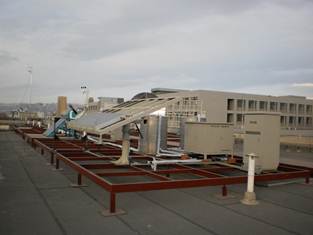

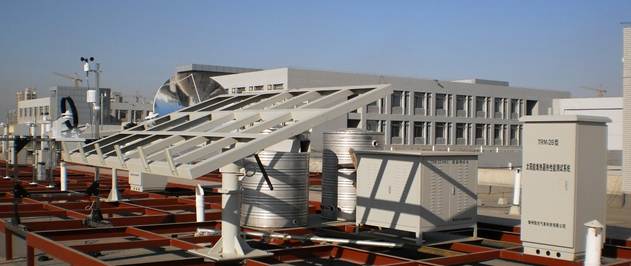

北京建材院-太阳能检测场:
