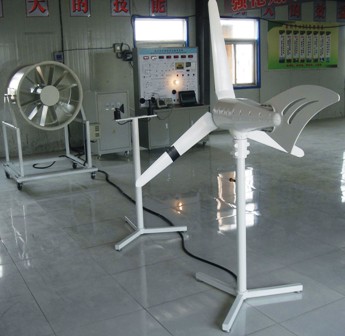

ZY-FN01型 400W风力发电教学实验实训装置

一、实训运行技术条件(单相输出)
1、1、发电单元
◆ 风洞调速范围:0~13 m/s,功率5KW,可调速(采用变频器调速)
◆ 风力发电机额定输出充电电压:12VDC,功率:400W,叶轮直径:1.65m,启动风风速:2.3m/s,切入风速:3m/s,额定风速:12m/s,三相交流电输出
◆ 风机类型;永磁同步发电机,上风式
1、2、充电单元
◆ 工作电压:12VDC
◆ 充电功率:400W
◆ 充电方式:PWM脉宽调制
◆ 保护功能:蓄电池过充电、蓄电池过放电、蓄电反接、负载过载、防雷、风机限流、风机自动刹车和手动刹车。
1、3、电力蓄能单元(机内)
◆ 蓄电池类型:免维护胶体蓄电池
◆ 蓄电池组容量:12V/65Ah
◆ 蓄电池数量: 1个
1、4、逆变模块(机内)
◆ 直流输入电压:12VDC
◆ 输入电流:25A
◆ 额定蔬出功率:300W
◆ 输出电压:220VAC
◆ 频率范围:50Hz
◆ 工作效率:85%
◆ 功率因数:>0.88
◆ 波形失真率≤5%
◆ 工作环境:温度-20℃~50℃
◆ 相对湿度:﹤90﹪(25℃)
◆ 保护功能:极性反接、短路、过热、过载保护
1、5、控制单元
◆ 400W/12V 智能控制器
◆ 风速传感器:0-60m/s(室内)
◆ 温度传感器:-10℃~100℃
◆ 转速传感器:0~5000 风力发电机转速检测显示(室内)
1、6、负载单元
◆ 交流线性电阻负载:3~15~120W
◆ 直流模拟负载:12V/28WLED路灯板
1、7、显示单元
1、7、1、数字显示
◆ 直流电压表:光电池充电电压
◆ 直流电流表:光电池充电电流
◆ 直流功率表:光电池充电功率
◆ 交流电压表:逆变器输出电压
◆ 交流电流表:逆变器输出电流
◆ 交流功率表:交流负载使用功率
◆ 转速表:风机当前模拟转速
◆ 风速风向仪:风速:0-60m/s,风向0-360°,精度±0.3M/S ± 3°,工作电源: AC 220V 50HZ,DC 12V可选。过风速报警、欠风速报警、液晶显示风速、配有与PC通讯的接口
1、7、2、LED指示
◆ 太阳能控制器:充电、过压、欠压、过放、运行;
◆ 蓄电池电压(高-中-低);
1、7、3、数码管显示
◆ 通用开+通用关;光控开+光控关;光控开+时控关;
1、8、开关单元
◆ 交流总开关;交流负载开关;直流负载开关;DC/AC模块开关;控制器电源开关;控制器设置开关;电源转换开关;负载类型转换开关;3.3V/5V/9V/12V电压转换开关;电压/电流/功率显示切换开关。
二、监控软件 (选配)
◆ PC监控模块:监控主机(配笔记本电脑1台)、监控软件。
◆ 显示内容:蓄电池电压、风机电压、风机电流、风机功率,能量模拟图,当前风速(米/秒),当前风向(度),当前风力资源平估。
