more产品展示--[ZY-GF01A型 太阳能光电教学实训台太阳能光电教学实验板]

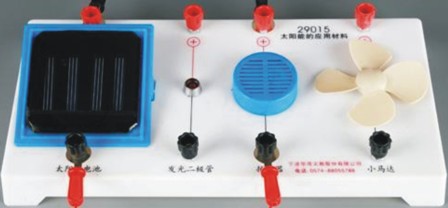

ZY-GF01A型 太阳能光电教学实训台太阳能光电教学实验板

1、系统实训应用范围:主要提供于初中、高中、以太阳能光电为主课题的教学和实训。
2、教学实训项目
2、1、电能与光能变换过程演示
实验1、电能转化为光能。
实验2、光能转化为电能。
实验3、电能转化为机械能。
实验4、相互转化关系。
2、2、 实验过程
◆ 将仪器放在桌面上,调整台灯光源至电池板的距离,近距离。
◆ 将插头插入交流电源插座内,按动实验台开关,调整光的亮度,注意观察,探究问题:◆ 电灯发光后,为什么电池组件会产生热和电能?
◆ 电池板输出的电能为什么能驱动扬声器发声?
◆ 太阳能电池板输出的电能为什么能驱动风叶旋转?
◆ 如果用一张纸片放在灯头与太阳能电池板中间,还能听到扬声器发出的声音吗?还能驱动风叶旋转吗?
◆ 将电灯发出的光慢慢后移,为什么电池组件产生的电能不能驱动风叶旋转?
◆ 了解太阳能电池(单晶硅、多晶硅、非晶硅)的基本特性和发电原理。
◆  观察和认识太阳能电池的伏安特性,短路电流与开路电压的相对关系。
2、3、注意事项
◆ 实验前,应将灯头靠近太阳能电池。
◆ 实验时,由于调光台灯的灯头发热,不要用手碰触灯头。
◆ 实验时,调整灯头与太阳能电池距离时注意安全,不要用手碰触灯头内芯。

3、实训运行技术条件
A光能
◆ 模拟光源模块:220VAC/40W调光灯
B电能
◆ 太阳能电池模块:0.5Wp/3~7VDC/80mA
C 能量转换
◆ 直流电动机0.1W/3~24VDC
◆ 扬声器0.15W/3~24VDC
◆ LED灯0.1W/3VDC
4、系统组成:光电池、扬声器、微电机、开关、安装板、跳线插、跳线座、LED灯。
