一、简介 三、技术指标 供电电压 频 率 工作电流 启动电流 功 率 再触发时间 AC220V±20V 50HZ 14A 35A 3KW 5-10S 重 量 灯管寿命 有效照射范围 照度均匀值 光谱范围 结 构 65KG 平均1000小时 距离发光体小于1米线形光源，发光 均匀。 ±5%以内（有效照射范围内） 280---3000nm 高度2米，旋转 角度：左右360度，上下：0—90度 照射光斑尺寸 发光方式 光谱等级特点 工作环境 光强范围及调节方式 聚光方式 距离光源0.5米成0.5*0.2米光斑，平行光，功率：1000 W/m2。 连续发光时间小于10小时，点亮1分钟后，光强度稳定±3%以内。 符合：A级AM1.5 Class B / A 室内 200-1000 W/m2，可手动调节。 配置聚光镜可对光斑及功率进行调整 4.电源控制柜：ZY-JX02型 人工太阳模拟发射器

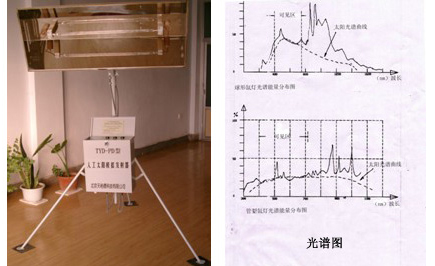

ZY-JX02型 人工太阳模拟发射器是由光源（氙灯），机构调整，及控制系统等组成，可替代太阳光实现实验室内的小功率阳光模拟实验，可对单、多晶硅组件测试，是目前较理想的室内人工太阳系统。
二、工作原理
氙灯----“人造小太阳”
氙在电场的激发下，能射出类似太阳光的连续光谱。高压长弧氙灯就是利用氙的这一特性制成的。由于这种灯有极大的发光强度和非常接近日光的光色，所以叫做“人造小太阳”。
氙灯是六十年代发展起来的新光源之一。这种灯的灯管是用耐高温、热膨胀系数小的全透明石英管做成的，两端封接有两个钍钨（或钡钨）电极，管内充有高纯度的氙气。通电时，氙气受激发，射出强烈的白光。这种灯的功率可以从一万瓦到几十万瓦。一盏5×104W的氙灯所发出的光相当于1000盏100 W的日光灯或90盏400 W的高压汞灯。因此，它适宜于广场、体育场、飞机场、车站、大型建筑工地、露天煤矿等地方的大面积照明；还可以用作电影摄影、彩色照相制版、复印等方面的光源。因为它发光接近日光，所以可在布匹织物的颜色检验，药物、塑料的老化试验，植物栽培，光化反应等方面作为人工老化的光源和模拟日光。
本光源采用：3KW长弧氙灯,具有光色好（近似太阳光）功率大，体积小，发光效率高等优点。适用于工地，广场等高大面积的照明，以及太阳能实验，人工模拟化学反应，植物培养等等。
四、适用范围
温度：5-40度
湿度：0%-70%
太阳能产品室内试验，薄膜电池，单、多晶硅组件测试，植物太阳辐照试验，科研教学等领域。
五、系统组成
1.发光体：
选用超高气压线形或球形短弧氙灯做光源。其共性是发光体尺寸小，呈点或线状，亮度高，容易被光学系统处理成便于使用的点光源和平行光源。其区别是氙灯的光谱是从紫外、可见到红外的连续光谱，在可见区与太阳光谱极其相似；汞氙灯、汞灯的光谱能量主要集中在紫外和可见区。
2.光学反射罩：
由高反光金属材料压成抛物面结构 ，成长或圆形体积，用于将光源反射成平行光。
3.光学机械结构：
不锈钢材料，用于连接光源的所有部件（发光体、反射罩，及光路调节机构），同时满足使用的调节功能，高度2米，旋转角度：左右360度，上下：0—90度，便于移动。
系统配用自主研发的高精度、高可靠的精密光学仪器级专用电源。有别于普通的照明级氙灯电源，系统即将配备的*新设计的电源具有如下特点：
A. 高端仪器才使用的精密光反馈装置，使得光脉动比普通系统降低一个数量级；
B. 自动触发，全新设计的高可靠电子触发装置，您完全不必担心普通电源不易触发的苦恼
C. 可按工作计划预约定时启动，工作时间预约，定时关机等功能；
D. 金属喷塑外观，柜式移动结构，尺寸：长0.6米*宽0.5米*高0.75米，该电源系统在各项参数上已经高于该类进口光学系统所配用电源的水平。
