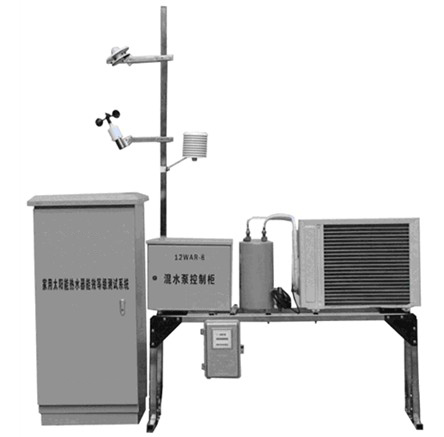

ZY-JX05型 太阳能热水系统能效等级检测仪(单台测试)

         该产品为满足能效等级测评需要推出的专业检测仪器，实用性强，对单台热水器热性能测试方便快捷，精度较高，整个测试过程自动化进行(室内微机控制检测过程)，由微机直接生成能效等级报告，是广大太阳能热水器生产厂家，质检中心，科研机构基本具备的试验仪器。
一、测试太阳能热水器类型
1．紧凑式家用太阳能热水系统
2. 分离直接式(分体单回路)家用太阳能热水系统
3. 分离间接式(分体双回路) 家用太阳能热水系统
4. 闷晒式家用太阳能热水系统
二、执行国家标准
    GB/(家用太阳能热水系统能效限定值及能效等级)，按照国标GB/T18708，GB/T19141，GB/T25967-2010，GB/T25966-2010等要求方法试验（热性能推荐混水法测试），系统指标符合国标中检测仪器指标要求。
测试项目：热性能，闷晒，空晒，外热冲击，内热冲击。
三、产品运行环境
1、环境温度   -40℃～60℃
2、相对湿度   ≤90%
3、适用电源   220V（±10%），50Hz(±2%)
四.系统组成
1. 自动控制柜
2. 太阳能热水系统恒温机组
3. 测试传感器
4. 太阳能热水系统能效等级检测仪
5. 太阳能热水系统能效等级测评软件
五、技术指标及特点
A.

B、ZY-JX05型太阳能热水系统能效等级检测仪（管理软件一套）
此软件支持（GB18708， GB/T19141，家用太阳能热水系统能效限定值及能效等级）等国标要求，自动打印能效等级报告，在windows2000以上环境即可运行，实时显示各路数据，检测数据自动存储（存储时间可以设定），自动绘制太阳能热水系统的热量与太阳辐照量的曲线图，与打印机相连自动打印，数据存储格式为EXCEL标准格式，可供其它软件调用。
C、ZY-JX05型太阳能热水系统能效等级检测仪
采用高性能微处理器为主控CPU，大容量数据存储器，可连续存储数据4000条以上，数据采样率高于0.5秒/通道，工业控制标准设计，便携式防震结构，大屏幕液晶显示屏，轻触薄膜按键，操作简单。适合在恶劣工业环境使用。具有停电保护功能，当交流电停电后，由充电电池供电，可维持24小时以上。
    外观尺寸：金属外壳350×150×300（mm）。
    数据存储容量：4000条数据。
    数据存储内容：时间（真太阳时间），太阳辐射（瞬时功率，日累计量），温度（环境温度，水温，集热器温度），风速，流量等信息。
    显示内容：时间（真太阳时间），太阳辐射（瞬时功率，日累计量），温度（环境温度，水温，集热器温度），风速，流量等信息。
    系统结构：全部室外防雨结构设计，安装室外，常年观测太阳辐射环境值，随时可对太阳能热水器进行检测。
D、强大网络通讯功能：(配备无线GPRS模块可与“太阳能资源监测网”数据共享)
该系统支持有线（标准RS232/RS485/RJ45通讯接口）和无线（GSM/GPRS/CDMA）两种通讯方式。有线通讯方式，增加驱动器后距离可达1000米，实时传送采集数据；无线通讯方式，系统配置无线通讯控制器后可实现监测中心对各监测站点的远程实时监控，系统采用信号良好、覆盖率高、支持短信和IP协议的GSM/GPRS/CDMA网络通讯技术，不受距离限制，数据传输可靠。
E、ZY-CZ-HW2太阳能热水系统恒温机组
ZY-CZ-HW2太阳能热水系统恒温机组主要完成太阳能热水器测试中对使用介质（水）的控制作用，以满足检测条件。
1.全自动控制水的运行：12WAR-8型太阳能热水系统混水控制柜
内部实现高温电磁阀的水路逻辑组合，通过智能控制器，可实现对被测系统的上水，放水，混水等功能。并通过混合搅拌，使水箱中水温均匀一致，满足测试需要。
A．流    量： 400L/h---600L/h（可调）
B．水泵功率：输入功率 90W
C．进出口内径：12mm
D．额定电压：220V
E．室外防水结构设计，保温等级：3级
F．重    量：28KG
G．支架结构：整体采用不锈钢材料制作，框架结构，组合安装方式。尺寸：2.5*0.6*1.5米
F、高精度水温自动控制装置
     系统选用进口PID做为温度核心控制部件，自冷与加热技术互补运行，专业的自冷机组及冷水自调整循环装置提高了控温精度，内热式管路加温部件可提高升温速度，一体化式管路测温传感器使控温精度更加提高。
1.温度控制范围：5℃～80℃，精度：±0.2℃
2.温度稳定范围：50℃～80℃，精度：±0.2℃
3.流量控制范围：0～0.25m3/h，精度：＜0.5%
4.压力控制范围：0～0.1MPA，精度：＜50PA
5.供电电压：380V（±10%），50Hz(±2%)，功率：4KW
6.重量：90Kg
