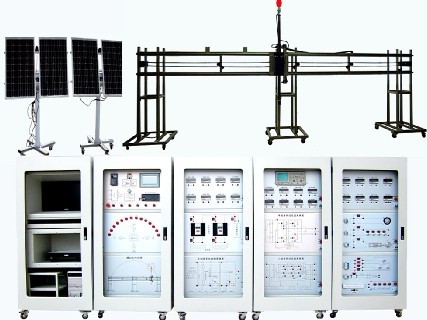

ZY-TG01型 大型模拟太阳升降、太阳跟踪、光伏发电、充电逆变实训装置采用1000W节能灯模拟太阳，实验装置可以模拟太阳的弧线升降全过程，而且模拟太阳的升降时间可以根据实验需要进行更改。两台太阳跟踪系统对模拟太阳的移动进行跟踪，两台太阳跟踪系统上的光伏发电装置分别在模拟太阳下的进行发电，并在充电控制系统的控制下向蓄电池充电，逆变系统对蓄电池的直流电进行逆变，产生220V交流电，并给灯泡交流电机等负载供电。

一、技术参数：
工作电源：AC220±5％ DC24V
供电电源：单相三线AC220±5％ 50HZ
单个太阳能电池板参数如下：
额定峰值功率：60Wp
短路电流：3.89A
峰值电流：3.47A
开路电压：21.3V
执行标准:GB/T 9535
功耗:≤1500W
二、实验内容：
1、直流电动机正反转控制试验U：64位（双核）
2、变频器控制实验
3、充电控制实验
 1）接反保护试验
 2）控制器对蓄电池的过充保护实验
 3）控制器对蓄电池的过放保护实验
 4）防反充实验
4、交流电动机调速试验
5、环境对光伏转换影响实验
6、西门子触摸屏实验
7、逆变器原理实验
8、单相离网逆变实验
9、三相离网逆变实验
