一、设备概述

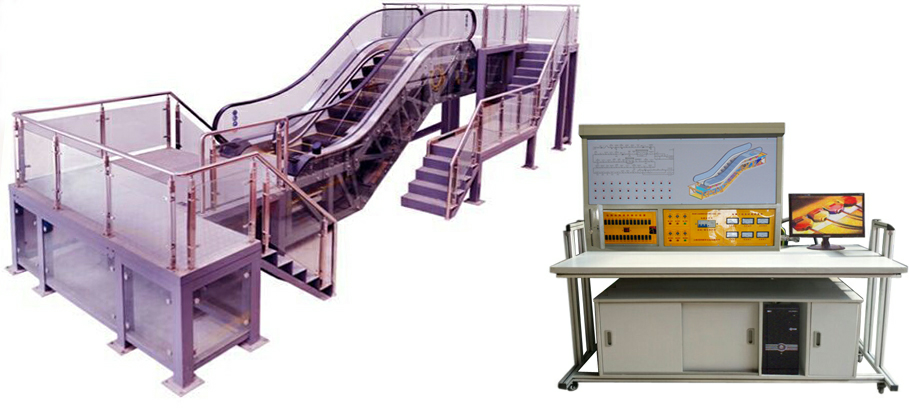

   ZY-DTF03型 自动扶梯维修与保养实训考核装置是根据自动扶梯的维护和保养要求开发的一种实训平台。适合于各类职业院校和技工学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。
    ZY-DTF03型 自动扶梯维修与保养实训考核装置采用金属骨架、曳引装置、驱动装置、扶手驱动装置、梯路导轨、梯级传动链、梯级、梳齿前沿板、电气控制系统、自动润滑系统等部分组成。特别设计的框架，为老师在实训中对学生的教学和指导提供了非常方便的平台。电气控制部分采用默纳克一体机控制系统，曳引机采用立式曳引机驱动，同时配套有相应的故障点设置，学生可以通过故障现象在装置上检测查找故障点的位置，并将其修复。学生也可以根据自动扶梯定期检查的要求对其相应部位进行检测和修护。通过在ZY-DTF03型 自动扶梯维修与保养实训考核装置的实训，使学生能够真正学习和掌握自动扶梯的维保技术及技能。 二、技术参数
1. 工作电源：三相五线 AC380V /220V ±7%  50Hz；接地电阻不大于4Ω；
2. 工作环境：海拔＜1000m；温度-5℃～+60℃；湿度25%RH～85%RH无水珠凝结；环境空气中不应含有腐蚀性和易燃性气体；
3. 扶梯提升高度：1500 mm ；
4. 倾斜度：35°；
5. 梯级宽度：800 mm ；
6. 运行速度：0.5 m/s ；
7. 额定功率：5.5 Kw ；
8. 额定电压：380VAC， 50Hz ；
9. 运行噪音：≤ 60 dB；
10. 外形尺寸：11300×3220×（2740+护栏高1000）mm ( 长×宽×高 )。
三、主要配置清单

序号	名称	主要技术指标	数量	单位	备注
1	扶梯框架	材料：Q235标准型钢；表面喷漆处理	1	套	1、扶梯框架采用Q235标准型钢，平台周围设有扶手及防护栏； 2、整个支架分为三层，学生能够全方位地对扶梯进行学习和实训，同时也方便老师的实训指导；
2	金属桁架	材料：Q235A标准角钢；表面喷漆处理	1	套	含梯路导轨
3	驱动主机	厂商：苏州/通润；型号：FT125；*大输出转速：39.2rpm；额定输出扭矩：1499Nm；电机功率：5.5KW；减速箱减速比：24.5：1；制动型式：电磁鼓式；制动器工作电压：AC220V；制动器维持电压：DC110V；	1	套	含电机、减速箱、制动器、附加制动器；
4	驱动链	品牌：苏州/巨人动力；型号：20A-2； 节距：31.75mm；	2	条
5	梯级	厂商：苏州/全胜；型号：TJ800A； 材料：不锈钢；滚轮直径：∅70mm；轮缘宽度：25mm；轮缘材料：聚氨酯；滚轮轴承型号：6240-2RS；	1	套
6	梯级传动链	厂商：苏州/润力；型号：TL133A；节距：133.33mm；梯级距：400mm；滚轮直径：∅70mm；轮缘宽度：25mm；轮缘材料：聚氨酯；滚轮轴承型号：6240-2RS；	2	条
7	张紧装置	梯级链轮齿数：16；单位节距分度圆直径：5.1258；	1	套	含梯级链轮、轴、张紧小车以及梯级链的弹簧等；
8	扶手带	厂商：上海/豫金；抗拉强度：≥25.0KN；扶手宽度：80mm；内口宽度：62mm；内口深度：10.6mm；	2	条
9	扶手带摩擦轮	材料：铸铁衬橡胶	2	个
10	扶手导轨	导轨材料：Q235；	4	套	含冷拉金属导轨和滚动轴承尼龙导轮组成；
11	扶手玻璃	材料：钢化玻璃；厚度：10mm；	1	套
12	围裙板	表面材质：不锈钢；表面处理方式：发纹；	1	套
13	控制柜	厂商：苏州/台菱；型号：SY/DZ；拖动方式：交流星-三角；控制装置：PLC；PLC型号：VH-20MR（台湾丰炜）；电气安全装置：MCTC-PES-E1（默纳克）；	1	套	接触器：西门子； 继电器：西门子；
14	自动润滑装置	自动润滑系统	1	套	含润滑泵、滤油器、分油块、毛刷及油管等；
15	楼层板	表面材质：不锈钢；表面处理方式：防滑花纹板；	1	套
16	上下前沿板保护开关	型号：TS236	6	只
17	附加制动器检测开关	型号：TS236	1	只
18	上下出入口安全开关	型号：TR236	4	只
19	上下围裙板安全开关	型号：TR236	4	只
20	驱动链安全开关	型号：ZR236或QM-ZV10H236-02Z	1	只
21	梯级缺失传感器		2	只
22	梯级链安全开关	型号：ZR236或UKS	1	只
23	梯级下陷安全开关	型号：ZR236或UKS	2	只
24	手动盘车工具		1	套
25	移动检修开关		1	个
26	移动行灯	DC220V	1	个
27	实训工具		1	套	详见配套工具清单
28	随机资料	相关说明书及图纸	1	套

四、配套工具清单

序号	名称	型号/规格	数量	单位	备注
1	卷尺	3m	1	把
2	万用表		1	只
3	内六角扳手（组套）	BM-C9	1	套
4	全抛光梅花开口两用扳手	10	1	把
5	全抛光梅花开口两用扳手	13	1	把
6	全抛光梅花开口两用扳手	16	1	把
7	全抛光梅花开口两用扳手	18	1	把
8	T型六角扳手	5mm	1	把
9	开口扳手	8～10	1	把
10	开口扳手	12～14	1	把
11	开口扳手	17～19	1	把
12	一字穿心螺丝批	5×75	1	把
13	十字穿心螺丝批	2×75	1	把
14	工具箱		1	只
15	尖嘴钳		1	把
16	斜口钳		1	把
17	活扳手	300×36	1	把
18	钢板尺	300mm	1	把
19	随机文件		1	套
20	电气原理图		1	本

五、功能特点
1. 驱动链安全保护；
2. 错、断相保护；
3. 梯级链安全保护；
4. 扶手带进入保护；
5. 非操作逆转保护；
6. 梳齿板安全保护；
7. 围群板安全保护；
8. 梯级下陷保护；
9. 电机过载保护；
10. 电路接地故障保护；
11. 梯级门隙照明；
12. 扶手带断带保护；
13. Y – Δ 降压启动 （ 无变频时 ）；
14. 自动加油装置；
15. 群围板毛刷；
16. 梯级缺失保护；
17. 扶手带速度监控；
18. 主机抱闸打开检测；
19. 检修盖板打开检测；
20. 梯级制停距离检测；
21. 手动盘车装置检测。
六、实训项目
1. 自动扶梯的基本安全操作与使用；
2. 梯级的拆装操作；
3. 梳齿板的调整；
4. 梳齿前沿板的调整；
5. 扶手带的张紧的调整；
6. 梯级链张紧的调整；
7. 双排曳引链的调整；
8. 扶手双排链的调整；
9. 制动器的调整；
10. 维护保养前的基本安全知识操作与；
11. 日常维护保养；
12. 自动扶梯紧急救援；
13. 自动扶梯安全回路故障查找及排除；
14. 自动扶梯检修电路故障查找及排除；
15. 自动扶梯安全监控电路故障查找及排除；
16. 自动扶梯动力电路故障查找及排除；
17. 自动扶梯控制电路故障查找及排除。
