more产品展示--[ZY-DTM03型 万能电梯门系统安装实训考核装置]

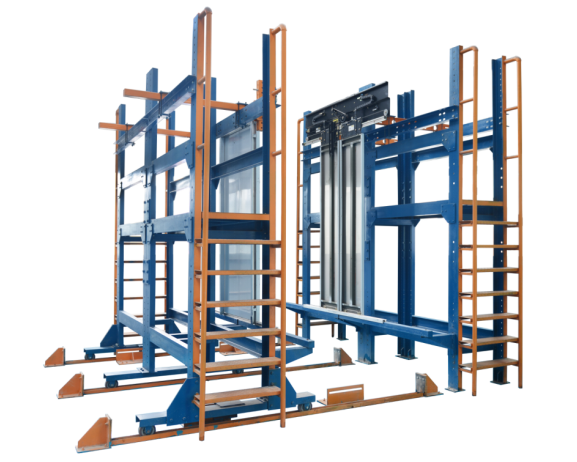

ZY-DTM03型 万能电梯门系统安装实训考核装置

一、设备概述
    ZY-DTM03型 万能电梯门系统安装实训考核装置是根据电梯安装工艺和维保要求,结合当前电梯市场的门系统结构,而开发的一种适合各种电梯门系统安装的实训平台。LG-DTM03型 万能电梯门系统安装实训考核装置适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。
  ZY-DTM03型 万能电梯门系统安装实训考核装置由固定框架、移动框架、层门系统、轿门系统组成。独特的设计使层门与轿门即能分开进行独立安装,又能移动框架进行合并,实现轿门层与层门联动。使学生直观地了解电梯门系统的结构,更有效地帮助学生掌握其工作原理,更方便的进行实际安装与保养。
二、产品特点
1. 采用了钢结构框架平台设计,整体外观简洁明了;
2. 遵循了模块化的设计理念,根据电梯安装工艺要求进行教学实训式的设计;
3. 采用水平移动的方式,使层门与轿门分合移动式的进行安装与调试;
4. 适合各种电梯门系统的安装。
三、技术参数
1. 电源输入:单相三线 AC220V  50Hz;
2. 工作环境:海拔<1000m;温度-10℃~+40℃;湿度<95%RH无水珠凝结;环境空气中不应含有腐蚀性和易燃性气体;
3. 框架移动行程:1440mm;
4. 框架走廊宽度:60mm;
5. 门安装:适合各种电梯门安装。
6. 整机重量:≥4000kg;
7. 外形尺寸:4780mm×3700mm×3510mm(长×宽×高)。
四、配置清单
序号 名称 数量 单位 备注
1 固定框架 1 材料:Q235 / 表面喷漆处理
2 移动框架 1 材料:Q235 / 表面喷漆处理
3 C导轨 3 材料:Q235 / 表面喷漆处理
4 行程限位座 6 材料:Q235 / 表面喷漆处理
5 定位座 4 材料:Q235 / 表面喷漆处理
6 层门安装支架 2 材料:Q235 / 表面喷漆处理
7 轿门安装支架 2 材料:Q235 / 表面喷漆处理
8 旁开式层门 1 配套层门材料:不锈钢;开门净宽:900mm;开门净高:2100mm;
9 旁开式轿门 1 配套轿门材料:不锈钢;开门净宽:900mm;开门净高:2100mm;
10 中分式层门 1 配套层门材料:不锈钢;开门净宽:900mm;开门净高:2100mm;
11 中分式轿门 1 配套轿门材料:不锈钢;开门净宽:900mm;开门净高:2100mm;
12 旁开式门机 1 厂商:杭州/西子孚信;型号:jarless-con;开门方式:旁开;额定转速:180r/min;额定功率:43/94W
13 中分式门机 1 厂商:杭州/西子孚信;型号:jarless-con;开门方式:中分;额定转速:180r/min;额定功率:43/94W
14 层门地坎 2 铝合金
15 轿门地坎 2 铝合金
16 旁开式层门上坎 1 材料:Q235 / 表面烤漆处理;开门净宽:900mm
17 中分式层门上坎 1 材料:Q235 / 表面烤漆处理;开门净宽:900mm
18 旁开式门框 1 不锈钢
19 中分式门框 1 不锈钢
21 安装工具 1 详见配套工具清单
22 随机资料 1 实训指导书及相关说明书等资料
五、项目
1. 旁开式层门地坎安装与调整;
2. 旁开式门框安装与调整;
3. 旁开式层门上坎安装与调整;
4. 旁开式层门门扇安装与调整;
5. 层门门锁的调整;
6. 旁开式门机机构安装与调整;
7. 旁开式轿门安装与调整;
8. 门刀安装与调整;
9. 中分式层门地坎安装与调整;
10. 中分式门框安装与调整;
11. 中分式层门上坎安装与调整;
12. 中分式层门门扇安装与调整;
13. 层门门锁的调整;
14. 中分式门机机构安装与调整;
15. 中分式轿门安装与调整;
16. 门刀安装与调整;
17. 电梯门机参数的设置与调试;
18. 门系统的保养。
