一、功能要求

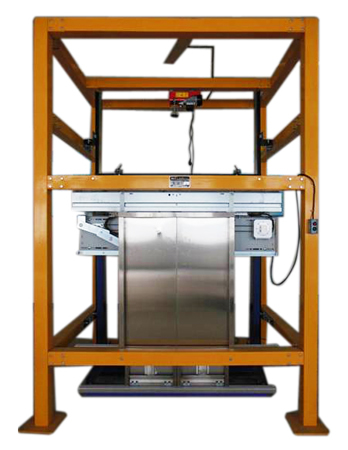

    ZY-DTM01型 电梯门机构安装调试实训考核装置根据真实电梯轿厢自动门结构设计，方便认知电梯轿厢门结构原理、便于学生自己动手安装调试。轿厢门结构设计合理、便于拆装，构件做防划伤圆导边处理，设备表面采用亚光烤漆处理。

（产品以实物为准）

二、装置特点

1、采用了钢结构电梯井道平台设计，整体外观简洁明了；

2、遵循了模块化的设计理念，根据电梯安装工艺要求进行教学实训式

的设计；

3、采用真实机构器件，使学生学到的与实际应用的一致；

4、模拟真实环境，使其安装工艺与实际安装一致，且能更方便的进行其维保项目的操作；

5、采用了电动葫芦拖动轿厢架在导轨上的运动，使演示与调试更加方便。

6、装置采用真实的电梯层门、层门地坎、层门机构、轿厢架、轿厢门、轿厢门地坎、轿厢门机构等器件，学生借助电梯门机构安装图在模拟井道及楼层中对这些器件进行安装与测量，使其符合规范要求，并通过轿厢架的上下运动模拟轿厢在井道中的运行，当平层时，门机构能够带动轿厢门与层门开闭，轿厢离开后，层门紧闭。另外，能够使学生直观地看到门机构的全部器件及整个机械动作过程，更有效地帮助学生掌握其工作原理。

三、技术指标

1、外形尺寸：2000×1600×3500mm，2层站点；

2、自动门材质：优质304不锈钢、有安全保护机构；

3、井道内尺寸：1800*1500mm，配置安装轿厢自动门所需的支架；

4、整机功耗：≤0.5KW；

5、整机重量：≤600KG；

四、配置清单

五、实训项目

1、导轨支架与导轨的安装与调整

2、电梯层门地坎的安装与调整；

3、电梯轿厢门地坎的安装与调整；

4、电梯层门门框的安装与调整；

5、电梯层门上坎的安装与调整；

6、电梯层门门扇的安装与调整；

7、电梯门机构的安装与调整；

8、电梯轿门的安装与调整；

9、门刀的安装与调试；

10、电梯层门地坎与轿厢门地坎尺寸的调整；

11、电梯门机参数的设置与调试；

12、电梯开关门的调试；
