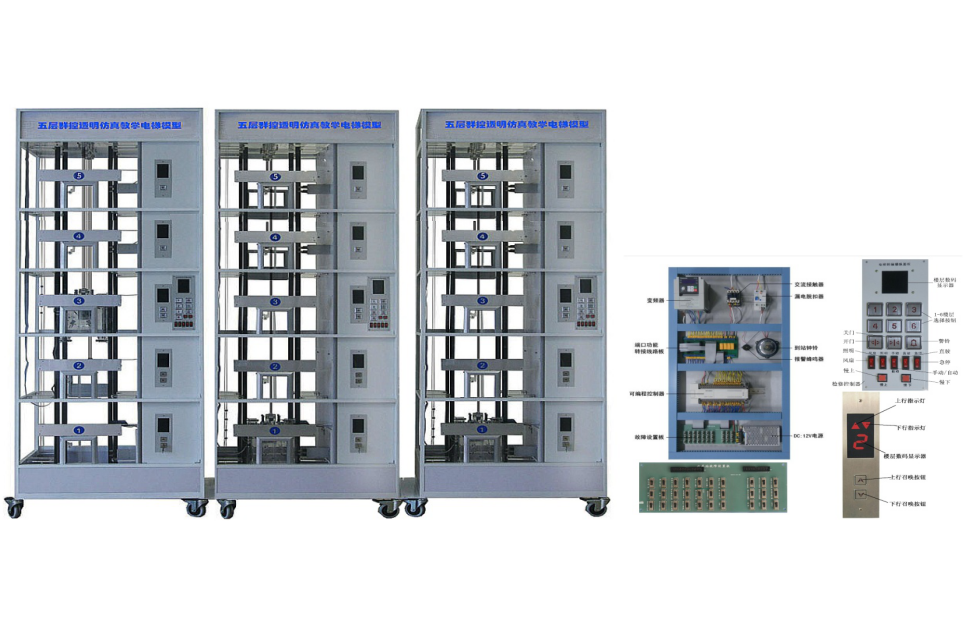

ZY-DT05Q型 群控电梯实训考核设备

一、设备概述:
     ZY-DT05Q型 群控电梯实训考核设备采用交流变频调速器与 PLC 通过开关量或数字量两种模式进行控制,并且设置了常见的几十项电路故障供学生实操。整套设备采用三台五层群控电梯,每部电梯都由一台 PLC 控制,PLC 之间通过 RS-485 串行通讯卡交换数据,电梯外呼统一管理,接近现实中的楼宇电梯控制。通过它,学生不但可以提高故障的检测和排除能力,还可以了解多台 PLC 联机编程原理从而提高编程技能。适用于大中专院校、技校、职业学校或电梯专业使用。

二、技术参数:
(1)输入电源:AC380V±5%(三相五线) 50Hz
(2)额定功率:≤1KW
(3)环境温度:-10℃~40℃
(4)相对湿度:≤85%
(5)外形尺寸:1980×660×3000mm
(6)控 制 柜:800×480×1850mm
(7)变 频 器:FR-E740-0.75K-CHT
(8)PLC:三菱 FX3u-64MR
(9)控制方式:开关量/数字量双控及 VVVF 技术
(10)层 数:五层五站×三台
(11)曳引电机功率:90W/380V
(12)设备重量:1000Kg
三、产品结构:
1井道框架:相当于电梯附着的建筑物,为电梯提供支承,固定导轨,采用钢架结构。
   曳引电机:鼠笼式三相感应电动机,采用变频变压(VVVF)驱动方式,电梯起动时,变频器使定子电流频率从极低频率开始,按控制要求上升到额定频率,减速时,使转速相应从额定频率开始平滑地下降到零,实现电梯平层,保证了电梯运行平稳,模拟真实电梯良好的舒适感。
(2)制动器:只在电梯通电运转时松闸,当电梯停止时制动,并保持轿厢位置不变,工作电压为 AC220V。
(3)控制器:采用蜗轮蜗杆减速器,具有精度高、效率高、噪音低的特点。曳引轮:绳槽为半圆槽,提供钢丝绳与绳轮之间的磨擦力。
控制柜:
(4)变频器:根据 PLC 给出的指令,对电机的运行频率、电压进行调制,使电机平衡。
   可编程序控制器(PLC):控制电梯的运行状态,根据内呼或外呼信号,对电梯的位置进行逻辑判断,然后给出运行指令,使电梯实现应答呼梯信号、顺向载停、反向保留信号、自动关门等功能。
(5)安全及门锁回路:由继电器回路组成,门锁、急停开关的通断决定安全回路的正常与否,以使 PLC 判断电梯是否处于安全状态。
(6)导轨:分别有轿厢导轨和对重导轨保证轿厢及对重作垂直运动。
(7)轿厢:由曳引钢丝绳悬挂,通过曳引轮另一端连接对重,在导轨上运行,轿厢装备自动门,门上装有联锁开关,当门关闭后电梯才能启动,门上还有安全触板,当关门过程中碰到障碍物时,轿门马上开启。
(8)对重:与轿厢连接,作用是平衡轿厢的重量。
(9)层门:门上有门锁开关,当层门关闭后,电梯才能启动。
(10)操纵箱:设在井道正面左侧,模拟乘客在轿厢内选层的信号输入设备
(11)数字显层器:七段数码管显示轿厢所在楼层“1”、“2”、“3”、“4”、“5”选层   按钮、开关门铵钮
(12)方向指示灯:电梯运行方向指示
(13)超重指示灯:电梯超重时指示(带声音报警) 电源锁:开关电梯电源,即首层外呼盒
(14)减速信号系统:由永磁感应器构成,提供轿厢停层位置信号
(15)终端保护开关:感应器提供电梯运行终端信号,电梯超过它时,安全回路及电源被切断,保证电梯不超出终端。
四、设备实验项目:
(1)电梯单梯运行演示;
(2)电梯群控运行演示;
(3)电梯安全保护装置演示;
(4)电梯门系统运行演示;
(5)电梯运行状态监控;
(6)电梯运行调速实训;
(7)电梯门机调速实训;
(8)电梯排故实训;
(9)电梯编程实训。
