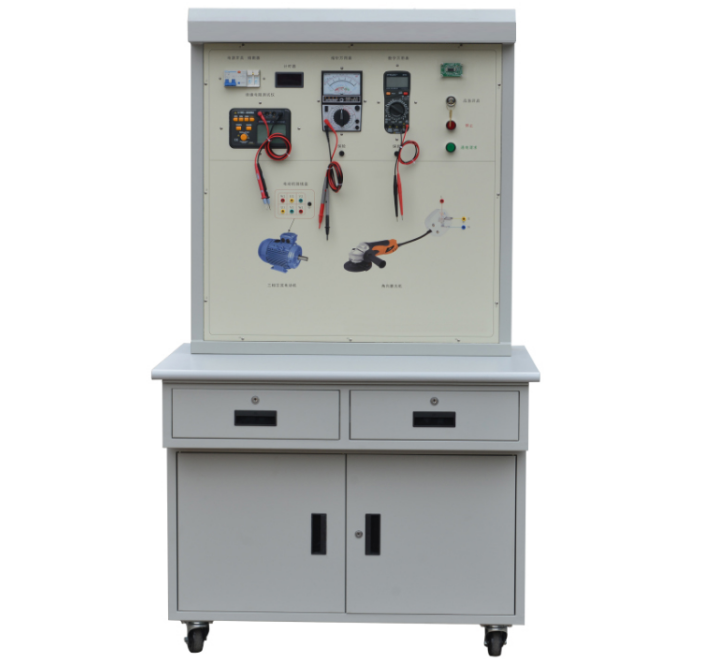

ZY-DTJY01型 绝缘电阻测试电气操作柜

一、产品概述
    ZY-DTJY01型 绝缘电阻测试电气操作柜装设有绝缘电阻测试所需要的数字兆欧表、测量对像电动机和磨光机等器件并采用安全接线柱引出端子,同时把电路检测常用到的指针万用表和数字万用表装嵌到实训台上,学生可直接实训台的仪器来测验电动机和磨光机的绝缘电阻,通过绝缘电阻测试电气操作实训台训练可以让学生学会的数字兆欧表使用方法和注意事项,快速了解数字兆欧表的工作原理,学会运用数字兆欧表正确测量设备的绝缘电阻。ZY-DTJY01型 绝缘电阻测试电气实训考核鉴定装置非常适合高职、高专、中等职业院校开设的电工电子、电气自动化、机电一体化、电梯等相关工科类专业的入门教学与能力考核使用,另外还可作为技工学校、职教中心、职业资格鉴定站进行电梯职业技能实训与技能鉴定和考核使用。
二、实训项目
1、运用数字兆欧表测量设备绝缘电阻实训;
2、运用万用表测量设备绝缘电阻实训。
三、设备结构组成
ZY-DTJY01型 绝缘电阻测试电气操作柜由实训桌和实训台两部份组成。
1、实训桌
    实验桌有两个带锁抽屉可以存放实训用工具器材和实训资料等,下部有一个带锁功能的双开门的储物柜,实训桌底部四脚配置具有带刹车功能的万向轮(万向轮刹车时稳定可靠,开锁状态下运动灵活,方便实训搬运或移动)。
    实训桌主体部分采用全钢结构,钢板亚光喷塑,美观耐用,桌面采用高密度中纤板,操作边整边,边缘加厚做小R型抛光处理,滑轨采用静音滑轨;桌面高度采用符合人体工学原理的适宜高度:800mm。
2、实训台
(1)实训台主体部分采用全钢结构,钢板亚光喷塑,美观耐用,台面采用铝塑板印制而成,整个实训台由漏电保护开关、熔断器、开关电源、数显计时器、智能刷卡启动电路板、数字兆欧表、交流接触器、指针万用表、数字万用表、照明日光灯、带锁开关、按钮开关、电动机、磨光机和安全接线柱等组成。
(2)实训台本把绝缘电阻测试所需要的数字兆欧表、测量对像电动机和磨光机等器件并采用安全接线柱引出端子,同时把电路检测常用到的指针万用表和数字万用表装嵌到实训台上,学生可直接实训台的仪器来测验电动机和磨光机的绝缘电阻,通过本实训台的训练可以让学生学会的数字兆欧表使用方法和注意事项,快速了解数字兆欧表的工作原理,学会运用数字兆欧表正确测量设备的绝缘电阻。
(3)实训台采用钥匙应急开启和刷卡两种开启方式使用,方便教师管理实训设备,防止未经受权人随意操作设备,有效保护学生人身和设备安全。
四、设备主要配置
序号 品    名 型     号 数量 单位
1 单相漏开 DZ47LE-32 1
2 熔断器 RT18-32  2P 1
3 数字万用表 MY65 1
4 指针万用表 MF47 1
5 绝缘电阻测试仪 VC60B+ 1
6 双速电机 YS-W6312/4 180/120W 380V 1
7 角向磨光机 941028 1
8 IC读写模块 CY-14443-C/P 1
9 继电器控制板 PCB2015106 1
10 开关电源 SB-104 1
11 数显计时器 WR5135-CT 1
12 带锁开关 LA68F-22Y/2 1
五、配套工具清单
序号 品    名 型     号 数量 单位
1 IC卡 S50 1
六、技术参数
1、电源
(1)输入电源电压
  系统总电源电压:单相AC(220±22)V;频率:(50±1)Hz。
  开关电源输入电源电压:AC(220±22)V;频率:(50±1)Hz。
(2)开关输出电源电压:DC(24±2.4)V;DC(12±1.2)V;DC (9±0.9)V;DC(5±0.5)V;
2、系统整机电流 ≤2A
3、整机功率≤1KVA
4、整机重量:≤100kg
5、工作环境:温度-10℃~+40℃  相对湿度<70%(30℃) 海拔<4000m
6、外形尺寸:
  操作柜整体尺寸:1000mm*750mm*1650mm
  实训桌尺寸:1000mm*750mm*800mm
  实训台尺寸:890mm*330mm*850mm
7、安全保护:安全符合国家标准
  具有漏电自动保护功能
  具有短路保护功能
