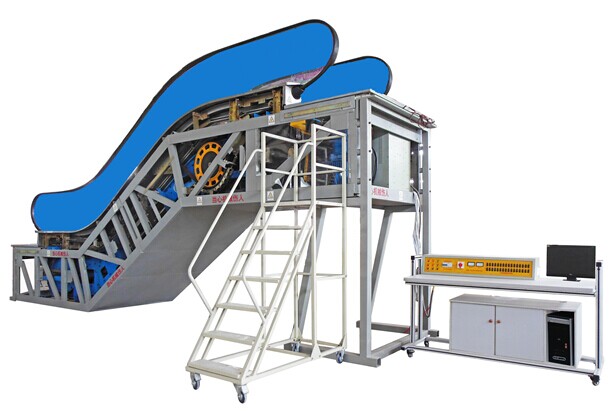

ZY-DTF02型 扶梯部件安装与调整实训设备（工程型）
一、自动扶梯的结构特点
1、结构特点
自动扶梯是以电力驱动，在一定方向上能够大量、连续运送乘客的开放式运输机械。
具有结构紧凑、安全可靠、安装维修简单方便等特点。因此，在客流量大而集中的场所，
如车站、码头、商场等处，得以广泛应用。
本扶梯具备运输能力，各传动零件均采用金属件精制而成。
2、扶梯尺寸
二、技术指标
1、输入电源：三相四线（或三相五线）AC380V±10% 50Hz
2、整机容量：＜8kVA
3、外形尺寸：7800mm（长）×1600mm（宽）×4000mm（高）
4、安全保护：具有保护接地、过载、过流、漏电流保护功能，安全符合国家标准。
三、自动扶梯技术规格表
| 序 号 |
内 容 |
| 1 |
总体说明 |
| 1．1 |
电梯编号：L1-L2 |
| 1．2 |
建筑物类型：百货商场 |
| 1．3 |
扶手支架类型：苗条型 |
| 1．4 |
扶手支架高度： 900mm |
| 1．5 |
适用标准 ：GB16899-1997 |
| 2 |
主要技术参数： |
| 2．1 |
安装方式 ：室内 |
| 2．2 |
布置方式 ：单台 |
| 2．3 |
提升高度 ：2000mm |
| 2．4 |
倾角 ：35o |
| 2．5 |
梯级宽度 ：1000mm |
| 2．6 |
水平梯级 ：2K |
| 2．7 |
速度 ： 0.5 m/s |
| 2．8 |
供电方式 ：三相五线制 |
| 2．9 |
电机电压 ：380V |
| 2．10 |
照明电压 ：36V |
| 2．11 |
频率 ：50HZ |
| 2．12 |
减速机 ：蜗轮蜗杆 |
| 2．13 |
控制屏安装 ：桁架内 |
| 2．14 |
起动 ：星、三角 |
| 2．15 |
起动方式 ：钥匙 |
| 3 |
型材 |
| 3．1 |
扶手支架型材 ：发纹不锈钢 |
| 3．2 |
护壁板 ：透明钢化玻璃 |
| 3．3 |
内盖板 ：发纹不锈钢 |
| 3．4 |
外盖板 ：发纹不锈钢 |
| 3．5 |
围裙板 ：发纹不锈钢 |
| 3．6 |
梯级 ：不锈钢 |
| 3．7 |
梯级颜色 ：黑色（带黄边框） |
| 3．8 |
扶手带 ：黑色 |
| 3．9 |
前沿板及盖板 ：发纹不锈钢 |
| 3．10 |
梳齿 ：合成树脂 |
| 4 |
故障显示（中文） |
| 5 |
变频节能功能 |
四、自动扶梯主要部件配置表
| 序号 |
材料名称 |
产地 |
| 1 |
发纹不锈钢围裙板材料 |
日本 |
| 2 |
发纹不锈钢内外盖板材料 |
日本 |
| 3 |
阿尔法系列曳引机 |
阿尔法 |
| 4 |
电动机 |
宝达中马合资 |
| 5 |
微机控制 |
日本 |
| 6 |
蜗轮蜗杆 |
阿尔法 |
| 7 |
苗条型扶手支架 |
阿尔法 |
| 8 |
过载保护西门子继电器 |
中德合资 |
| 9 |
相关主轴承 |
日本 |
| 10 |
梯级链主轮和梯级付轮轮缘 |
德国拜耳 |
| 11 |
围裙板挤压保护 |
阿尔法 |
| 12 |
梯级下沉保护 |
阿尔法 |
| 13 |
梳齿受力保护 |
阿尔法 |
| 14 |
驱动链涨紧及断裂保护 |
阿尔法 |
| 15 |
梯级链涨紧及断裂保护 |
阿尔法 |
| 16 |
控制接点 |
中德合资 |
| 17 |
控制屏施耐德接触器 |
中法合资 |
| 18 |
控制屏施耐德继电器 |
中法合资 |
| 19 |
桁架 |
阿尔法 |
| 20 |
扶手带 |
豫联中美合资 |
| 21 |
不锈钢梯级 |
阿尔法 |
| 22 |
梯级链（节距133.33毫米） |
阿尔法 |
| 23 |
钢化玻璃 |
苏新中新合资 |
| 24 |
变频器 |
阿尔法 |
五、自动扶梯主要功能
| 序号 |
功能名称 |
功能说明 |
| 1 |
双向运行 |
操作上下进出口处钥匙开关，可实现上行或下行 |
| 2 |
紧急停止 |
按上下进出口处急停按钮，可使扶梯停止运行 |
| 3 |
检修运行 |
操作检修盒，可进行检修点动运行 |
| 4 |
梯级安全照明 |
扶梯上下部的梯级下方装有照明灯提醒乘客注意安全 |
| 5 |
扶手带入口安全装置 |
扶手带入口处有异物则设备停止运行 |
| 6 |
梯级安全运行装置 |
梯级发生断裂下陷时设备停止运行 |
| 7 |
梳齿板安全装置 |
梯级与梳齿板之间夹入异物则设备停止运行 |
| 8 |
扶手带安全装置 |
发生扶手带断裂则设备停止运行 |
| 9 |
梯级链安全装置 |
梯级链断裂或超过延伸长度则设备停止运行 |
| 10 |
围裙板安全装置 |
梯级与围裙板之间夹入异物则设备停止运行 |
| 11 |
超欠速安全装置 |
当设备运行速度大于额定速度的20%或下于额定速度的80%时，设备停止运行 |
| 12 |
超载安全装置 |
运行电流大于额定电流15%则设备停止运行 |
| 13 |
松闸安全装置 |
制动装置没有安全打开或失灵则设备停止运行 |
| 14 |
静电保护 |
消除梯级运行（踏板）在运行中产生的静电 |
| 15 |
驱动链断链保护 |
当驱动链断裂或过长时设备停止运行 |
| 16 |
非操作逆转保护 |
设备和扶手带的运行方向与指定方向相反时设备停止运行 |
| 17 |
断、错相保护 |
动力电源缺相或错相时设备停止运行 |
| 18 |
短路保护 |
电源回路短路时设备停止运行 |
| 19 |
故障显示（中文） |
设备运行发生故障时，自动显示故障发生部位 |
| 20 |
变频驱动 |
使设备启动平稳，无乘客时慢速或停止，可节能40%，减少蜂值电流70% |
六、主要实训项目：
1、扶梯扶手带安装与调整实训设备
2、扶梯梯级安装与调整实训设备
3、扶梯曳引机系统安装与调整实训设备
4、扶梯驱动机构安装与调整实训设备
5、扶梯机械防逆转系统、电气防逆转系统安装与调试实训设备
6、扶梯润滑系统组装与实验实训设备
7、扶梯安全保护系统组装与动作实验实训设备。
