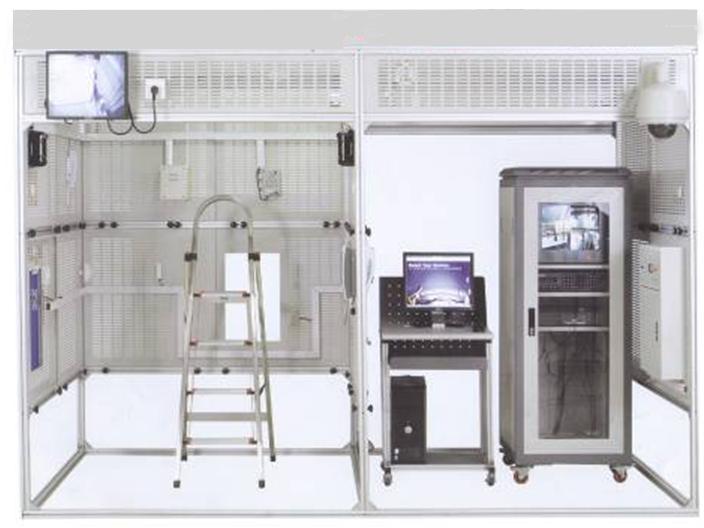

ZYLY-2型楼宇智能安防布线实训系统(工程型)


一、系统概述
ZYLY-2型楼宇智能安防布线实训系统(工程型)系统是为职业院校和教育培训机构研制的楼宇智能安防布线实训考核设备,系统根据智能楼宇工程中安防布线系统的特点,针对对讲门禁、室内安防、周边防范、视频监控、巡更等系统的安装、布线与调试进行设计,强化学生对安防布线系统各模块的安装、电气接线、调试、故障诊断与维护等工程能力,适合楼宇智能化设备安装与运行、物业管理、安保相关专业的教学和培训。
系统以建筑模型为结构基础,包括智能大楼(小区)和管理中心两部分,智能大楼(小区)可模拟智能大楼的安保房间,也可模拟智能小区的安保房间。在此实训装置进行项目训练,可检验学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、工程实施能力、职业素养和交流沟通能力等。

二、系统结构与组成
楼宇智能安防布线实训系统采用模块化设计,由建筑模型、对讲门禁子系统、室内安防子系统、周边防范子系统、视频监控子系统、巡更子系统等组成。
建筑模型由标准规格的铝合金工业型材和网孔式安装板组成,设有总电源箱。建筑模型分为智能大楼(小区)和管理中心两部分,智能大楼(小区)设有单元门和单户窗,实现智能小区对讲门禁系统的设备安装等工程训练,实现单元和单户可视对讲功能。
管理中心实现安保区域的集中监控和管理,安装有管理中心机、视频监控柜、监控计算机等典型管理设备。
在智能大楼(小区)内安装烟感探测器、红外探测器、玻璃破碎探测器、振动探测器、门磁、红外对射和巡更点等。智能大楼(小区)的房间窗户装有幕帘探测器,实现室内安防与周界防范功能。
在管理中心区域和安保区域内,安装典型监控器材(半球摄像机、红外摄像机、枪机、一体化球形摄像机等),实现关键区域视频监控,设有两台监视器,其中一台为17寸液晶监视器,另一台为14寸CRT监视器。
系统中的各模块既可单独调试、运行,也可通过接线和配置,进行联动实训。功能区域之间采用工程桥架实现系统连接。
三、技术参数
输入电源:单相三线~220V±10% 50Hz
工作环境:温度-10℃~40℃ 相对湿度≤85%(25℃)海拔<4000m
装置容量:≤1.0kVA
外型尺寸:3120mm×1580mm×2310mm
安全保护:具有漏电压、漏电流保护,安全指标符合国家标准
四、实训项目
1、智能建筑安防布线的实施
2、对讲门禁系统安装、接线与调试
3、室内安防与周界防范系统安装、接线与调试
4、视频监控系统安装、接线与调试
5、巡更系统安装与调试
6、系统运行维护
