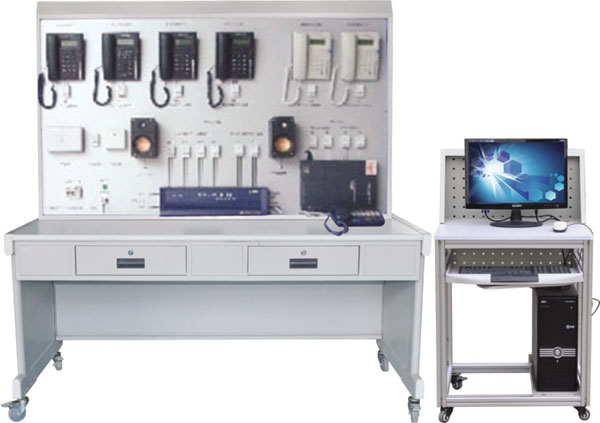

ZY-T1型自动电话交换机系统实训装置

一、装置组成:
实训装置全部元器件均采用实物,整个实训装置主要由程控电话交换机、专用数字话机、电话打线钳、电话机、音箱、模拟局机系统等组成。
二、系统实训功能:
能进行各种模拟自动电话交换机系统操作演示,卡线刀、压线钳的使用训练,电话插头的制作与测试,配线架的安装与卡线,话务台功能和总机、分机功能的设置,交换机管理系统软件的操作训练,系统的设置及调试、线路的设计与连接,故障的设置、判断及排除等实验和实训。


三、系统技术指标:
工作电压:单相三线220V±5% 50Hz
整机容量:<300W
外型尺寸:150×70×180cm3
安全保护:具有漏电自动保护装置
故障设置:具有故障设置系统
四、实训项目
1、自动电话交换机功能的模拟
2、常用的操作方法
3、分机用户的操作
4、专用话机的操作
5、计费管理软件的操作
6、分机参数的设置
7、外线参数的设置
8、系统的设计与连接
9、故障的设置与排除
10、系统的结构与安装
五、设备参数
SW-2000HC
l 最低配置为16门用户端口和4路中继端口

2 系统中继最大容量为:16路中继端口
3 最低配置为16门用户端口和4路中继端口
4开放式数字话机接口:配接1-4部数字专用话机
5 扩容用户端口以:8路为递增单元
6 扩容中继端口以:4路为递增单元
接 口 类 型:
中继分机进出接口:RJ45
HC系统总线板与分机板为连接25针插头
HD系统总线板与分机板为连接航空针插头
用户接口:a、b线40V馈电 中继接口环路中继线:呼入铃流,呼出支流脉冲或双音频。
外 设 接 口:
电脑RS-232串口接口与PC奔腾3 以上的电脑连接,广播接口、留言接口。背景音乐可连接U盘(USB接口选顶HD)
