more产品展示--[ZY-31B型中央空调实训装置]

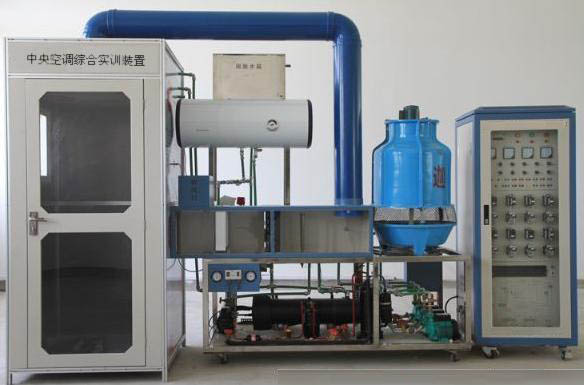

ZY-31B型中央空调实训装置



一、产品概述:
适合高职院校、职业学校的《制冷技术》、《制冷流体机械》、《制冷设备维修工(高级工)》等课程的教学实训装置。培养掌握空调与制冷技术专业理论知识和专业实践技能,从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。


二、基本技术指标:
1. 电源:三相五线 AC 380 V±10% 50Hz;
2. 最大供冷量:7.5kW;
3. 最大输入总功率:6.5kW;
4. 制冷额定功率:3.8kW;
5. 制热额定功率:2.0kW;
6. 额定输入电流:7A;
7. 循环风量:700m3/h;
8. 制冷剂:R22;
9. 漏电动作电流:≤30mA;尺寸:6000×2400×2500mm安全保护措施:具有过压、过流、过载、漏电、接地四种保护措施,符合国家相关标准。

三、产品配置:

序号 名称 规格 数量 备注
1 水冷制冷机组 3匹 1套 配3匹空压机、壳管式冷凝器、干式蒸发器。
2 冷却水系统 1套 2台冷却水泵、1套3吨玻璃钢冷却水塔、水流保护开关。
3 冷冻水系统 1套 2台冷冻水泵、1套分水器、集水器1台、膨胀水箱、水流保护开关。
4 供暖系统 1套 模拟锅炉(电加热式)、1台热水泵。
5 模拟客房 1套 1个模拟客房,1台风机盘管,1套温控系统。
6 模拟大厅 1套 1套模拟大厅,1套新风处理系统,1套回风管及相关配件。
7 PLC控制柜 三菱PLC 1台 1套数字量扩展模块,2套模拟量模块及相关继电器,控制开关,指示灯,标准通信接口及配件。
8 工业组态软件 1套 与实训装置配套
9 PLC编程软件 1套 三菱
10 华育中央空调 PLC应用程序 1套 与实训装置配套
11 华育中央空调组态应用程序 1套 与实训装置配套
12 安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线,配电柜1个。
