一、产品简介
本发动机实训台以本田雅阁F22B原厂电喷汽油发动机为基础，发动机可运行，进行起动、加速、减速、故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示汽车电喷汽油发动机结构与原理及工作过程。适用于各类型院校及培训机构对汽车发动机理论和维修实训的实训教学需要。
本实训台实训功能齐全、操作方便、安全可靠、美观大方。

二、结构组成

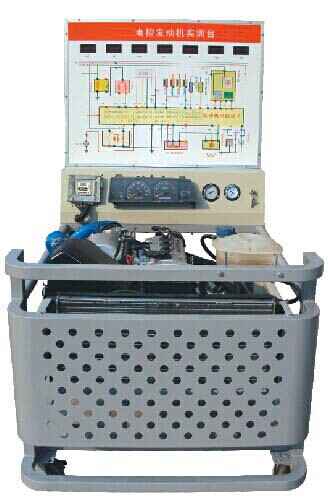

本田雅阁F22B发动机（带可变气门正时系统）总成、原车发动机控制电脑、组合仪表、发动机起动运行所有相关的原车附件、故障设置和排除系统、原车电路原理图板及检测端子、60AH大容量蓄电池、大容量不锈钢油箱、发动机加速机构、控制面板柜、可移动台架、台架电源总开关、OBD诊断座、散热系统、任务驱动教学模式的实训指导书及台架操作说明书。
各传感器及执行器安装数字显示表、台架安装燃油压力表与真空表、带锁止万向的脚轮、不锈钢护手、台架高温及转动等部位加装防护装置。
三、功能特点
1、实训台配备真实原车电喷发动机总成、正常点火运行。
2、充分展示电喷汽油发动机的组成结构和工作过程，故障模拟系统可模拟实际运行工作状况，设置多种实车发动机常见故障，具体内容配备故障模拟设置装置说明。实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速、喷油压力、进气歧管压力等参数变化。
3、电压表实时显示传感器与执行器的变化，喷油器脉冲等各执行元器件用LED 灯显示工作状态。
4、指针式油压表指示燃油压力值；指针式真空表指示真空压力值。
5、配备原车诊断座，可连接专用或通用型汽车解码器、电脑诊断仪，对发动机电控系统进行读取故障码、清除故障码、读取数据流等发动机自诊断功能。
6、实训台面板上绘有彩色喷绘电路图，喷绘图加装有机玻璃保护，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理。
7、实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率、波形信号等。
8、实训台加装电源总开关、水箱防护罩、飞轮及其他转动部位防护罩等安全保护装置。
9、实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置，移动灵活。
四、技术参数
1、外形尺寸：1650mm X 1000mm X 1850mm（长X宽X高）
2、工作电源：12V/60AH蓄电池
3、油箱容积：10L
4、工作温度：-50℃～50℃、
