【产品简介】

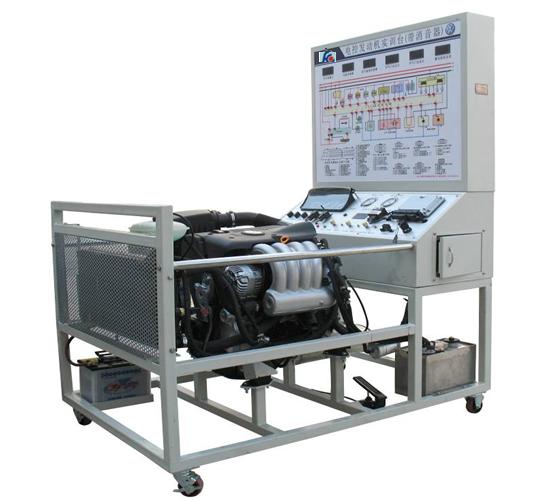

本实验台以大众桑塔纳3000电控汽油发动机 实物为基础，由主台架、控制台和检测台三部分组成。适用于中高等职业院校和培训机构的汽车发动机构造与维修实训教学，能够满足对电控汽油发动机的结构、工作原理、故障设置及诊断的教学需要。本实验设备操作方便，安全可靠，易于维护。
【标准配置】
一、主台架
1、大众桑塔纳3000电控汽油发动机总成带所有传感器和相关附件；
2、原车的冷却系统（水箱、散热电子扇 、储水壶等）、进气机构（空气滤清器、进气软管、节气门总成、进气歧管等），排气机构（排气歧管、排气管等），点火系统（火花塞、高压缸线、点火模块等），所有的发动机传感器和执行器（节气门位置传感器、进气压力传感器、怠速马达、曲轴位置传感器、凸轮轴位置传感器、爆震传感器、氧传感器等）。
二、控制台
1、控制台配备供油系统（油箱、油泵等）、油门、蓄电池等。
2、控制台面板设有点火开关、组合仪表、发动机电控单元、发动机防盗系统、OBD-II诊断座、油泵工作状态指示灯、点火和喷油频率指示灯、真空表、燃油压力表、保险丝、继电器、检测电压表等，并且每一个零部件都标明名称。
3、可调整式传感器故障模拟（软故障设置）装置；
4、集成电路故障设置及故障排除系统
三、检测台
1、参数显示数字电压表（进气压力传感器、冷却液温度传感器、节气门位置传感器、怠速阀、蓄电池电压等）；
2、完整的彩色发动机电控系统元件结构图和电路结构及工作原理图；
3、各个电路插头的结构图及针脚标识图和名称；
4、与电脑、传感器、执行器针脚一致的外接式检测端子。
【功能特点】
一、展示功能：
1、在发动机总成基础上，各相关系统按合理位置排布，直观展示发动机控制系统和相关工作附件的结构组成与工作原理；
2、完整的彩色发动机电控系统元件结构图和电路结构及工作原理图，便于对整体发动机电控系统结构和原理的教学。
二、动态运行功能：
发动机运转正常，充分展示电喷汽油发动机的组成结构和工作过程、适合做发动机各种工况实验。可起动运行发动机，对起动、冷车怠速、热车怠速、慢加速、正常加速、急加速、正常减速、急速减速等）等发动机工况进行实操训练，检验发动机全过程的工况。
三、实时显示功能：
1、组合仪表（显示发动机转速、水温、燃油量、电控故障灯、机油压力过低故障灯、水量过低故障灯等）；
2、参数显示数字电压表实时显示各个传感器的实时参数值（如进气压力传感器、冷却液温度传感器、节气门位置传感器、怠速阀、蓄电池电压等参数）；
3、指针表实时显示压力参数（显示进气真空度、燃油压力等参数）；
4、高亮LED灯实时显示执行器工作状态（显示点火、喷油器工作频率及节气门开度等）
四、检测功能：
1、各个电路插头的结构图及针脚标识图和名称，便于学员识读电路和电气元件的结构和工作原理，为进一步检测、分析、诊断打下坚实的基础；
2、通过与电脑、传感器、执行器针脚一致的外接式检测端子无损导线进行各个传感器、执行器及电控单元的信号检测与分析；
五、信号模拟功能：
通过可调整式传感器故障模拟（软故障设置）装置，可对发动机各控制系统主要传感器（爆震传感器、空气流量计、节气门位置传感器等）的电压参数进行信号故障模拟（无级线性调整），并实时检测因传 感器输入信号的变化而导致的发动机运行状态的改变。
六、自诊断功能：
通过OBD-II诊断座，可连接通用或专用解码器对发动机电控系统进行故障码读取、故障码清除、数据读取、波形分析、防盗钥匙匹配、执行元件测试等自诊断检测实验。
    七、防盗系统设置功能：
真实演示合法钥匙能正常起动发动机，不合法钥匙无法起动发动机对比实验；进行配匙、解锁等实操训练；
八、故障设置与考核功能：
     A、通过集成电路故障设置器，可对所有系统电气断路故障和虚接故障二种典型故障类型进行设置。便于通过设置故障，由学员进行相关的测量、分析，进行故障的诊断和排除，达到良好的考核功能。
  B、故障设置器采用双层集成电路板结构，集成电路板采用双面电路印刷制成，配以3个档位的大电流开关， 具有极高的稳定性及大电流过电能力，达到既设置小电流（电流值5A以下）的传感器信号故障又能设置大电流（电流值可达15~20A）的执行器故障效果。
  C、3个档位开关的档位分别为“断路”、“正常”、“虚接”，一个开关便能达到三种工作状况，易于断路故障和虚接故障的设置及排除。并具有质量稳定、易于更换等特点，便于设备的维护和保修。
     D、本实验台集成电路故障设置器采用21路集成电路板。
可设置多达21个单独故障，真正达到“单个故障分别设置”、“多个故障任意组合设置”、“全部故障同    时设置”的故障设置效果。便于学员对单个故障、多个组合故障进行相关的测量、分析从而理解故障的诊断和排除方法，达到故障的诊断和排除的良好教学及考核效果。
九、根据教学内容进行分区，各功能区清晰明了。合理的工业造型，整体结构合理，安全系数高。
【产品工艺】
一、面板工艺和特点
（一）测量面板
面板具有耐较大温差（-30～60℃），耐磨，防潮，耐腐蚀，不易变形，寿命长等特点。
1、采用8mm厚优质高密度PVC板作底板。
2、采用进口优质高强度高粘性的底膜材料，德国激光喷描技术成型，彩色内容具有极高的清晰度，表面覆盖高强度保护贴膜。具有耐磨（耐磨耐刮效果超过有机玻璃），防潮，耐腐蚀（耐优质化清剂腐蚀），不易退色等特点。（非喷画、铝塑板UV或印刷可比）。
（二）控制面板
1、采用3mm厚铝板，坚固耐用，不易变形。
2、采用腐蚀雕刻工艺，凹型高清晰度字体，永不消退，具有防火、防水、防潮、耐腐蚀、耐磨，坚固耐用。
二、面板柜使用优质冷轧钢板折弯成型，无缝焊接。面板柜与移动台架为可分离结构，便于拆装。
三、台架采用国标管材，无缝焊接。台面及侧板使用优质冷轧钢板折弯成型。
四、金属表面采用高温喷塑处理，漆面坚固美观。
【参数】
尺寸：（长*宽*高）1450*1000*1650（mm）
重量：320kg
【实训项目】
1、电喷发动机工作运行演示、教学、实验；
2、各个传感器信号检测、模拟实验；
3、电控系统故障设置、排除、实验、实训、考核；
4、发动机电喷系统与解码仪通讯、设置、读故障码信号波形采集等实验、实训；
5、电喷发动机总成的拆装，检测实训等。
【附送资料】
设备使用说明书、维修资料、实训指导书等资料。
