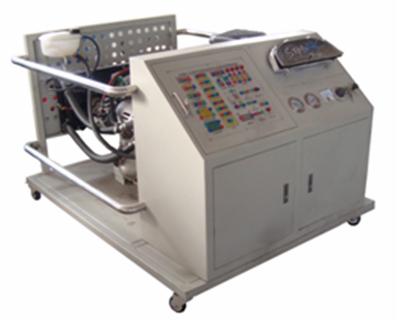

（一） 产品简介
本实训台以翻新原厂1ZR-FE电喷汽油发动机为基础，发动机可运行，进行起动、加速、减速、故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示汽车电喷汽油发动机结构与原理及工作过程。适用于各类型院校及培训机构对汽车发动机理论和维修实训的实训教学需要。
本发动机实训台 实训功能齐全、操作方便、安全可靠、美观大方。
（二）结构组成
发动机总成、原车发动机控制电脑、组合仪表、发动机起动运行所有相关的原车附件、故障设置和排除系统、原车电路原理图板及检测端子、60AH大容量蓄电池、大容量不锈钢油箱、发动机加速机构、控制面板柜、可移动台架、台架电源总开关、诊断座、散热系统、台架操作说明书。
各传感器及执行器安装数字显示表、台架安装燃油压力表与真空表、带锁止万向的脚轮、不锈钢护手、台架高温及转动等部位加装防护装置。
（三）功能特点
1.发动机运转正常。
2.故障模拟系统可模拟实际运行工况，设置多种实车发动机常见故障。
3.电压表实时显示传感器与执行器的变化，喷油器脉冲等各执行元器件用LED 灯显示工作状态。
4.指针式油压表指示燃油压力值；指针式真空表指示真空压力值。
5.配备原车诊断座，可使用电脑诊断仪对发动机电控系统读取故障码和数据流等。
6.实训台面板上绘有彩色喷绘电路图，喷绘图加装有机玻璃保护，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理。
7.实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率、波形信号等。
8.实训台加装电源总开关、水箱防护罩、飞轮及其他转动部位防护罩等安全保护装置。
9.实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。
（四）技术参数
1．外形尺寸：1500mm X 1200mm X 1150mm（长X宽X高）
2．工作电源：12V/60AH蓄电池
3．油箱容积：10L
4．工作温度：-50℃～50℃、
面板工艺：
采用铝合金面板，表面氧化喷漆，UV平板高真彩彩色原理图，质保多年不变色。

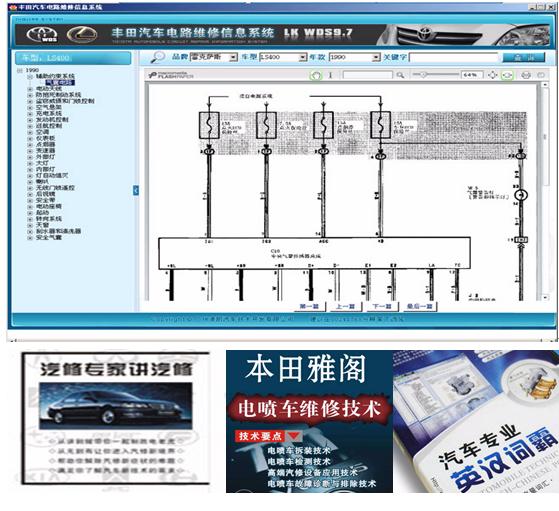

*配套汽车一体化课程多媒体学习平台
►专业课程自主学习：我们提供您相当于甚至远远超越职业院校汽车专业课程的学习资料，您完全可以根据自己的需要或者兴趣爱好，自主安排学习课程和学习进度，完全不受时间和空间的限制，随时随地，想学就学；
►课程管理灵活自由：如果您是课程管理员，您可以自由创建、修改、移动、下载课程等；课程灵活权限设置，随时可以根据学员情况调整课程相应设置。
►教学资源海量整合：可把教师过去熟悉的课件、教案、测验、管理、专业发展等等，整合实施。不管是学校，还是社会培训机构、企业内部培训组织、社区教育组织等，都存在多种格式的数字化资源，这些资源分布在不同位置，没有充分整合利用。汽车数字课程平台可以方便进行各种数字化资源进行分类整合。
►学习效果科学分析：如果您是教师，您可以利用课程的跟踪功能，查看任何学生的学习报告，包括学生访问课程的次数、时间以及场所；也可以查看某个教学模块的学生参与情况。如果您是学生，您可以利用课程的学习功能，通过作业、测验、习题、互动评介等活动进行课程学习结果评估；课程平台可自动记录您的学习过程并生成学习报告。
► 互动沟通多样有趣：您可以对学员进行班级和小组划分，有效的组织各种各样的教学活动，使网络教学活动生动灵活；无论是学员与学员之间，还是学员与讲师之间，您可以利用E-mail、BBS、实时在线交流等各种方式进行相互沟通。

*配套智能无线考核系统
1.智能化故障设置和考核系统：
1)  配有网络型智能化故障设置和考核系统：
                                    考核装置及软件

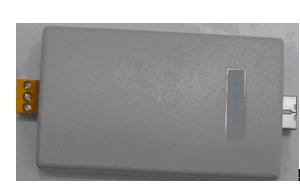

                                    信息管理器
当用教师计算机操作设备故障时，需采用此信息管理器。该信息管理器通过计算机的USB 口连接，采用 USB2.0 传输数据。信息管理器的通信总线可以选择CAN总线485总线或无线。
控制器
控制器由操作单元、故障单元两部分组成。

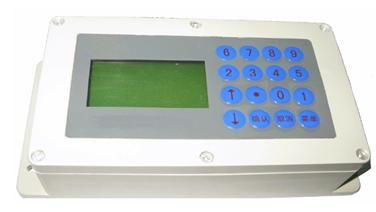

1.操作单元

操作单元电路板（与显示屏一体）、键盘。
操作单元采用多重保护设计；双电源直流 12V 输入； 128X64LCD 显示；8 路开关量报警输入，最多 48 路继电器控制；操作单元可以不联网进行脱机考核；可以自动评分；有报警时显示屏提示。
可升级为无线网络版智能考核系统。
主要有以下操作功能：
（1）学生入口：学生解除故障时使用，可以查询考核剩余时间。
(2) 教师入口：设置故障、. 解除所有故障、设置考核时间、修改登录密码、设置设备号。
教师入口需要登录密码。
（3）分数查询：查询学生的当前得分情况。
（4）学号查询：查询教师通过计算机设置的学号。
（5）设备号查询：查询本机设备地址，每个操作单元有唯一的设备地址。
（6）考核时间开始：用于教师设置完毕考核时间后，考核开始倒计时。

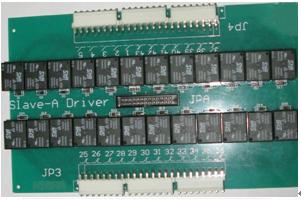

2、故障单元

故障单元有 24 个故障点（数量可增减），每个操作单元可以连接两个或者一个故障板，继电器的触点参数：10A/24VDC 、7A/240VAC 。通过排线与操作单元连接。

应用软件

该软件安装在教师计算机上，故障与学生信息等存储在数据库中。
软件操作简单、使用方便，主要有以下功能：
(1) 设置学生信息
(2) 编辑、查询、发布所有设备的所有故障
 (3) 清除设备的所有故障
(4) 设置初、中、高级题库
(5) 设置考核时间
(6) 提取、查询所有设备的所有故障解除情况。
(7） 打印考核结果
(8) 测试设备在线与否
(9) 登录密码修改

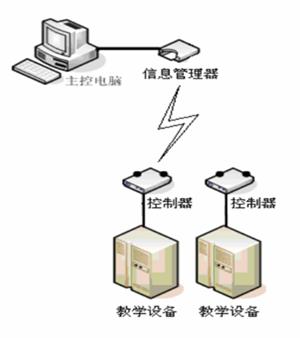

主控单元可以连接的设备数量：
（1）信息管理器
配置为 485 总线可以连接最多64 台设备
配置为 CAN 总线可以连接最多110 台设备
配置为无线方式时可以连接最多255 台设备
