【产品简介】

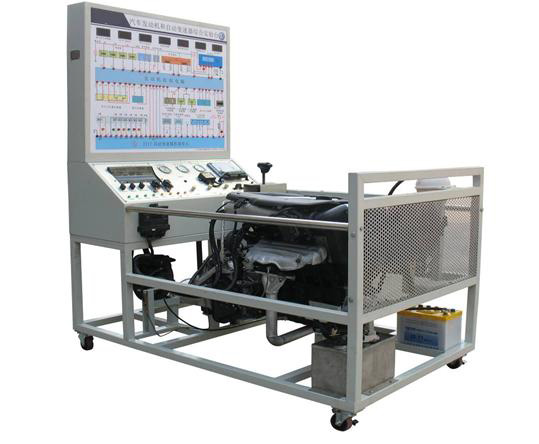

本实验台以帕萨特B5/1.8T电控汽油发动机和电控自动变速器01V实物为基础，由主台架、控制台和检测台三部分组成。适用于中高等职业学院和培训机构的汽车发动机 和自动变速器构造与维修实训教学，能够满足对电控汽油发动机和自动变速器的结构、工作原理、故障设置及诊断的教学需要。本实验设备操作方便，安全可靠，易于维护。
【标准配置】
一、主台架
1、帕萨特B5/1.8T电控汽油发动机和电控自动变速器01V带所有传感器、执行器和相关附件；
2、原车的点火系统，冷却系统，电源系统、进排气系统、油门操纵机构、挂档机构、传动半轴、制动系统。
二、控制台
1、控制台配备供油系统（油箱、油泵等）、蓄电池、电源总开关。
2、面板设有点火开关、组合仪表、发动机控制电脑ECU、自动变速器控制电脑ECU、发动机防盗系统、OBD-II诊断座、油泵工作状态指示灯、点火和喷油频率指示灯、真空表、燃油压力表、自动变速器油压表、保险丝、继电器、检测电压表，并且每一个零部件都标明名称。
3、可调整式传感器故障模拟（软故障设置）装置，集成电路故障设置及故障排除系统等。
三、检测台
1、参数显示数字电压表；
2、完整的彩色发动机和自动变速器电控系统元件结构图和电路结构及工作原理图；
3、各个电路插头的结构图及针脚标识图和名称；
4、与电脑针脚一致的外接式检测端子。
【功能特点】
一、展示功能：
1、在发动机和自动变速器的基础上，按合理的结构排布，充分展示发动机和变速器总成和相关控制系统的组成与工作原理；
2、彩色发动机和自动变速器电控系统结构和工作原理图，方便对照实物进行发动机和自动变速器电控系统结构和原理的教学需要
二、动态运行功能：
1、动机和自动变速器总成基础上，配备各相关辅助控制系统，各传感器、执行器齐全有效，发动机运行正常，适合做发动机各种工况实验（冷车怠速、热车怠速、低速运行、中速运行、高速运行、慢加速、正常加速、急加速等工况）；
2、变速器可在各档位真实工作，如起动、前进档运行、倒档运行，可随发动机节气门开度调节和车速变化完成自动换档试验；
3、自动变速器进行更完整的档位换档工作试验（可降到1档）：制动系统可保证输出轴的制动更强力更平稳，与发动机配合完成1到4档的升降档和变矩器锁止等试验。
三、实时显示功能：
实时显示发动机和自动变速器的各种动态、静态信号参数
1、组合仪表显示（发动机转速、车速、电控系统故障灯、水温、机油压力过低警示等）；
2、数字表显示（显示充电电压值、节气门位置传感器、爆震传感器、水温传感器等参数的电压值及其变化）；
3、指针表显示进气真空度、燃油压力、变速器油压；
4、LED灯显示点火、换档电磁阀、燃油喷射、节气门开度等工作情况。
四、检测功能：
外接式电脑检测端子，可进行各传感器、执行器及电控单元的信号检测与分析。
五、信号模拟功能：
可对发动机和自动变速器各控制系统主要传感器（爆震传感器、空气流量计、节气门位置传感器等）电压参数进行信号模拟（无级线性调整），并实时检测因传感器输入信号的变化而导致的发动机运行状态的改变。
六、自诊断功能：
配备OBDII故障诊断座（电脑数据检测端口），可连接专用解码器对发动机电控系统进行故障码读取、故障码清除、数据读取、防盗钥匙匹配、波形分析、执行元件测试等检测实验。
七、故障设置与考核功能：
A、通过集成电路故障设置器，可对所有系统电气断路故障和虚接故障二种典型故障类型进行设置。便于通过设置故障，由学员进行相关的测量、分析，进行故障的诊断和排除，达到良好的考核功能。
B、故障设置器采用双层集成电路板结构，集成电路板采用双面电路印刷制成，配以3个档位的大电流开关，具有极高的稳定性及大电流过电能力，达到既设置小电流（电流值5A以下）的传感器信号故障又能设置大电流（电流值可达15~20A）的执行器故障效果。
C、3个档位开关的档位分别为“断路”、“正常”、“虚接”，一个开关便能达到三种工作状况，易于断路故障和虚接故障的设置及排除。并具有质量稳定、易于更换等特点，便于设备的维护和保修。
D、本实验台集成电路故障设置器采用2个21路集成电路板，分别对发动机和自动变速器设置故障。
可设置多达42个单独故障，真正达到“单个故障分别设置”、“多个故障任意组合设置”、“全部故障同时设置”的故障设置效果。便于学员对单个故障、多个组合故障进行相关的测量、分析从而理解故障的诊断和排除方法，达到故障的诊断和排除的良好教学及考核效果。
八、根据教学内容进行分区，各功能区清晰明了。合理的工业造型，整体结构合理，安全系数高。
【产品工艺】
一、面板工艺和特点
（一）测量面板
面板具有耐较大温差（-30～60℃），耐磨，防潮，耐腐蚀，不易变形，寿命长等特点。
1、采用8mm厚优质高密度PVC板作底板。
2、采用进口优质高强度高粘性的底膜材料，德国激光喷描技术成型，彩色内容具有极高的清晰度，表面覆盖高强度保护贴膜。具有耐磨（耐磨耐刮效果超过有机玻璃），防潮，耐腐蚀（耐优质化清剂腐蚀），不易退色等特点。（非喷画、铝塑板UV或印刷可比）。
（二）控制面板
1、采用3mm厚铝板，坚固耐用，不易变形。
2、采用腐蚀雕刻工艺，凹型高清晰度字体，永不消退，具有防火、防水、防潮、耐腐蚀、耐磨，坚固耐用。
二、面板柜使用优质冷轧钢板折弯成型，无缝焊接。面板柜与移动台架为可分离结构，便于拆装。
三、台架采用国标管材，无缝焊接。台面及侧板使用优质冷轧钢板折弯成型。
四、金属表面采用高温喷塑处理，漆面坚固美观。
【参数】
尺寸：（长*宽*高）1450*1000*1650（mm）
重量：280kg
