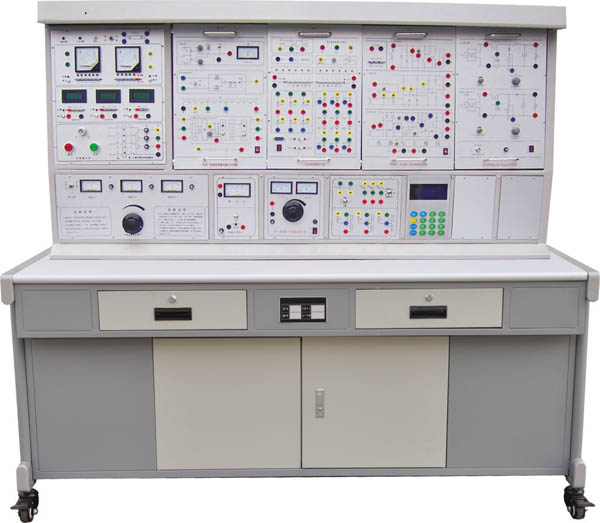

ZYBDZ-01型电力电子技术实训装置
一、系统概述
“电力电子技术实训装置”是根据大中专院校开设的《电力电子学》、《变流技术》等课程教学内容的要求设计而成，并结合劳动和社会保障部制定的《国家职业标准》中维修电工（中级）、（高级）职业技能鉴定培训相关内容，精心研制生产的实训装置。本实训装置可作为中高级维修电工、高级电工、技师及高级技师的技能培训设备。
二、产品特点
1．控制屏采用框架式结构，装置电源、测量仪表、负载采用固定模式，实训内容采用模块化结构，通用性强，易于扩展。
2．面板各功能模块的布局设计考虑了实验时的线路接线的顺序，学生易于接受。
3．实训步骤遵循由简到难、循序渐进的原则，从电力电子各种器件的基本特性开始，到基本电路的分析，典型电路的应用，各种故障的排除。
4．实训内容注重电力电子器件应用的各种线路细节分析，对保护电路，防误触发等容易引起故障的细节之处着重进行训练。
5．典型电路的实训项目均来自于工业生产或实际生活中大量应用的线路，如温度控制系统、调光装置等，便于学生理论联系实际，提高学生学习兴趣和动手能力。
6．实训装置配置了实训管理器，可通过非接触式射频卡设置故障，并对实训时间、故障排除的次数、电源控制进行管理。
7．装置具有完善的人身安全保护功能和设备安全保护功能，确保学生的人身安全和实训顺利进行。
三、技术规格
1、电 源：三相AC380V士10%/50Hz，容量＜1.5kVA；
2、工作环境：温度-10℃～+40℃，相对湿度＜85％(25℃)，海拔＜4000m；
3、重 量：＜200kg；
4、尺 寸：1600×680×1550mm
四、实训项目
（一）功率器件及辅助元件特性实训
1）电力二极管特性测试
2）晶闸管特性测试
3）双向晶闸管特性测试
4）IGBT特性测试
5）MOSFET特性测试
6）GTR特性测试
7）脉冲变压器特性
8）同步变压器特性
9）过压、过流保护电路
10）电力电子器件缓冲电路学习
（二）触发电路实训
1）单结晶体管触发电路
3）TC787触发电路
2）TC785触发电路
（三）整流电路实训
1、不控整流电路
1）单相半波不控整流电路
2）单相全波桥式不控整流
3）变压器中心抽头双半波不控整流
4）三相星形连接不控整流电路
5）三相桥式全波不控整流
6）双反星形连接不控整流
2、可控整流电路
1）单相半波可控整流
2）单相桥式半控整流
3）单相桥式全控整流
4）变压器中心抽头双半波可控整流
5）三相星形连接半波可控整流
6）三相桥式半控整流电路
7）三相桥式全控整流
8）双反星形可控整流
（四）逆变电路实训
1）单相桥式整流有源逆变
2）三相桥式整流有源逆变
（五）交流调压电路实训
1）单相晶闸管交流调压电路
2）单相双向晶闸管交流调压电路
3）三相双向晶闸管交流调压电路
4）调功电路
（六）斩波电路
1）升压型斩波电路
2）降压型斩波电路
3）升压降压型斩波电路
4）升、降压与复合斩波电路
（七）典型线路实训
1）半控型开关稳压电源
2）调光电路
3）温度自动控制装置
（八）设置故障及排除故障实训项目
1）电源相序错误
2）输出电源缺相
3）直流电源断电
4）给定输出电压不可调
5）给定输出电压短路
6）给定输出开路
7）三相同步信号丢失
8）三相同步相位错误
9）三相脉冲移相不可控
10）三相触发电路单相脉冲丢失
11）三相触发电路多路脉冲丢失
12）三相触发电路单路脉冲幅值偏低
13）三相触发电路功放电路失效
14）二极管短路
15）二极管断路
16）晶闸管门阴极断路
17）晶闸管门阴极断路
18）晶闸管快熔损坏
19）整流电路平波电抗器短路
20）整流电路负载开路
21）单相全桥可控整流电路不正常
22）单相全桥不可控整流电路不正常
23）三相全桥可控整流电路不正常
24）三相全桥不可控整流电路不正常
