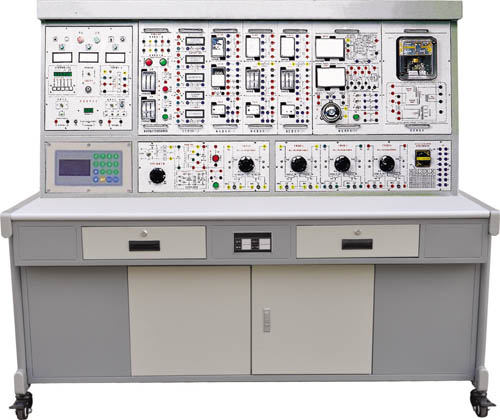

电力自动化及继电保护实验装置

概述：
　　 “电力自动化及继电保护实验装置”系综合了目前高等院校等“继电保护”“电气设备”“自动装置”“工厂供电”多门专业课程中的教学内容，结合生产实践的实际应用和发展，设计开发的新颖实验装置。本装置能对发电厂、变电所及工厂中常用的继电保护、电气二次控制回路及自动装置等教学内容进行操作实验，能以真实直观的实验教学形式对学生进行专业技能训练。本装置是将多门课程教学内容开发成综合型的实验装置，具有设备器件利用率高，实验教学系统性强，占用实验场地少，性能价格比高等优点。
装置的安全保护体系：
　　
1、 三相四线制电源输入后经隔离输出（浮地设计），总电源由三相钥匙开关控制，设有三相带灯熔断器作为断相指示。
　　 2、 控制屏电源由接触器通过起、停按钮进行控制。
　　 3、 屏上装有两套电压型漏电保护装置和一套电流型漏电保护装置，控制屏内、外或强电输出若有漏电现象，即告警并切断总电源，确保实验进程安全。
　　 4、 单、三相调压器输出处设有过流保护技术，相间、线间、火线与零线间过电流或直接短路均能自动保护。
　　 5、 设有定时器兼报警记录仪（服务管理器），对违章使用的次数进行记录，为学生实验技能的考核提供一个统一标准。
　　 6、 各种电源及各种仪表均有完善的保护功能。
　　 7、 实验连接线 安全、可靠、防触电。

实验项目：

　 1、 电磁型电流继电器和电压继电器实验
　 2、 电磁型时间继电器实验
　 3、 DXM—2A信号继电器实验
　 4、 DZ、DZB、DZS系列中间继电器实验
　 5、 6—10KV线路过电流保护实验
　 6、 低电压启动过电流保护及过负荷保护实验
　 7、 BFY—12A晶体管负序电压继电器实验
　 8、 复合电压启动过电流保护实验
　 9、 ZC—23型冲击继电器特性实验
　 10、 重复动作手动复归中央信号装置实验
　 11、 重复动作自动复归中央音响信号装置实验
　 12、 具有灯光监视的断路器控制回路实验
　 13、 具有灯光和音响监视的断路器控制回路实验
　 14、 闪光继电器构成的闪光装置实验
　 15、 装设跳跃闭锁继电器的断路器控制回路实验
　 16、 电流闭锁电压速断保护实验
　 17、 发电机过电压保护实验
　 18、 DH—3型三相一次重合闸装置实验
　 19、 自动重合闸前加速保护实验
　 20、 自动重合闸后加速保护实验
　 21、 BCH—2差动继电器特性实验
　 22、 单侧电源辐射式输电线路三段式电流保护实验
　 23、 过流保护与三相自动重合闸装置综合实验与考核
　 24、 低电压启动过电流保护与自动重合闸装置(后加速)综合实验与考核 　——由学生自行设计线路进行考核
　 25、 复合电压启动过电流保护与自动重合闸装置(后加速)综合实验与考核 　——由学生自行设计线路进行考核
　 26、 电流闭锁电压速断保护与自动重合闸装置(后加速)综合实验与考核 ——由学生自行设计线路进行考核
　 27、 过电压保护与自动重合闸装置(后加速)综合实验与考核 ——由学生自行设计线路进行考核
　 28、 三段式电流保护与自动重合闸装置(后加速)综合实验与考核——由学生自行设计线路进行考核
　 29、 过电流保护与自动重合闸装置(前加速)综合实验与考核 ——由学生自行设计线路进行考核
　 30、 低电压启动过电流保护与自动重合闸装置(前加速)综合实验与考核 　——由学生自行设计线路进行考核
　 31、 复合电压启动过电流保护与自动重合闸装置(前加速)综合实验与考核 　——由学生自行设计线路进行考核
　 32、 电流闭锁电压速断保护与自动重合闸装置(前加速)综合实验与考核 　——由学生自行设计线路进行考核
　 33、 过电压保护与自动重合闸装置(前加速)综合实验与考核——由学生自行设计线路进行考核
　 34、 三段式电流保护与自动重合闸装置(前加速)综合实验与考核 ——由学生自行设计线路进行考核
技术性能：
　　 1、 输入电源：三相四线　380V±10%　50Hz
　　 2、 工作环境：温度－10℃～＋40℃　相对湿度＜85%（25℃）海拨＜4000m
　　 3、 装置容量：＜1.5KVA
　　 4、 外形尺寸：187×73×166 cm3
配置及要求：
　　 本装置将实验所需的交流电源、高压直流电源、交流测量仪表、直流测量仪表、电子秒表、各种规格的负载电阻及各种规格的继电器等有机地结合在一起，配套齐全。用户不需要购买任何配套设备，即可完成所有实验。
本装置由控制屏、实验桌及二十三个挂件箱等组成。采用不同的挂件组合即可完成不同的实验内容。

》产品特点
实验项目齐全，综合了目前国内各类院校“电力系统继电保护”、“工厂供电”等课程的实验项目，实验内容丰富，设计合理，有利于拓宽学生的知识面。
实验装置具有良好的兼容性和可扩展性。实验装置采用平台式设计，实验模块采用组件式，各校可根据实验教学需要，灵活选用实验模块，以后需增加实验的深度和广度，只需添加部件即可。
实验装置的直观性强。各继电器均为凸出式，安装在面板的表面，学生可清晰地看到各种继电器的动作，方便地对继电器整定值进行调节，同时，在各面板上均画有继电器等部件的电气原理图，完全和教材相符，有利于学生对书本知识的理解，提高实验效果。
实验装的整套性强，实验中需要的交直流电源、仪器仪表、继电器及其实验连接专用导线等所有部件配置齐全，学校购买时，不需要添加任何设备，即可完成所要求的实验内容。
实验的真实性，实验中所采用的继电器均为目前电力系统现场采用的继电器，较好地反映了电力系统的现状，为学生毕业后能够迅速地从事继电保护系统的设计、安装、调试、检修等工作打下了良好的基础。
结构合理性。整个结构采用三层框架式，面板排序按照实际线路的流程排列，实验功能块明晰，精心的设计使实验者对系统的理解，接线方便，提高了实验效率。
完善的保护措施，实验装置提供了漏电断路器等各种人身安全保护措施，实验导线采用全封闭塑料导线，确保学生操作安全。各种仪表，电源均接有完善的保护功能。

》实验项目
继电特性

(1)电流继电器特性实验
(2)闪光继电器特性实验
(3)电压继电器特性实验
(4)三相一次重合闸装置实验
(5)电磁型时间继电器实验
(6)整流型方向阻抗继电器特性实验
(7)中间继电器特性实验
(8)差动继电器实验
(9)信号继电器特性实验
(10)功率方向继电器特性实验
(11)晶体管负序电压继电器实验
(12)反时限过流继电器特性实验
(13)冲击继电器特性实验
