more产品展示--[ZYDQ-02内线安装工实训装置(高级)]

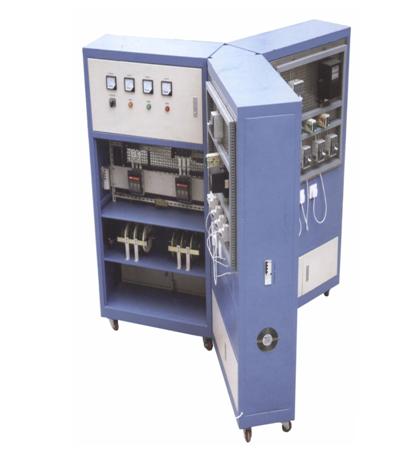

ZYDQ-02内线安装工实训装置(高级)



一、概述:本实训考核设备根据劳动和社会保障部职业/工种资格(标准)《内线安装工》高级考核要求设计,能够完成多种技能训练。主要完成电动机、低压配电装置、接户进户和量电装置、常用机械电气部分的安装,以及室内用电设备的故障分析处理和动力机械电气部分的故障分析。既适用于职业院校相关专业人员的岗位技能培训,也能作为各级部门技能培训和职业技能鉴定中心相关工种鉴定考核。

二、特点
1.真实性强:装置元件布置、开关操作都参考了工程实际,为各专业岗位创造真实的实训环境;
2.模块化设计:各个实训内容按模块进行设计
三、技术指标
1.输入电源:AC380V±10% 50HZ
2.工作环境:温度-10℃~+50℃ 相对湿度<85%(25℃)海拔<4000M
3.装置容量:<1.5KVA
4. 外形尺寸:1800mm×1700mm×500mm
四、实训项目
1.单项操作
(1)低压配电屏一次设备安装和调试
(2)磁力起动器安装和调试
2. 多项操作
(1)单回路动力箱安装和调试
(2) 交流接触器可逆控制操作箱安装调试
(3) 二次回路操作箱接线安装和调试
(4) 具有运行位置指示单回路动力控制箱安装和调试
(5) 具有运行位置指示式异步电动机操作箱安装和调试
(6) 动力控制箱内保护、控制、测量设备安装和调试
(7) 具有过流保护的动力控制箱设备安装和调试
(8) 室内配电故障处理
(9) 简单动力控制箱故障处理
(10)三相异步电动机安装起动
3. 综合操作
(1)便携式配电箱制作安装和调试
