一、 概 述
随着我国大中型企业的逐年增多，电力工业迅速发展，电网日趋复杂、多样，而且同一电压等级、不同电压等级之间联系也非常紧密，在这种情况下，正确的倒闸便尤为重要。

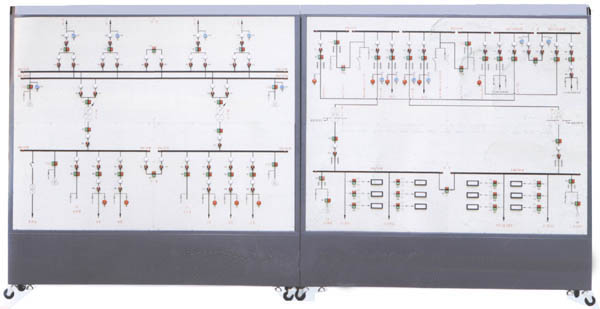

“HY-GPD2型 35kV变电站及10kV供配电系统倒闸操作屏”是针对变电站倒闸操作而专门研制的实训装置。本系统含35kV、10kV和0.4kV三个电压等级：35kV具有4路进线，双母带联络；10kV侧采用单母分段，两入两出，环网供电；0.4kV侧采用单母分段，并具有备用发电系统。在此典型35kV变电站模型上，学生可以进行各种工况下的倒闸操作。变电站的电压等级和结线方式也可以根据用户要求设计。因此本装置适合各类职业院校供配电类、电力公司、职业技能培训部门等机构的培训、考核。

二、 特 点
1. 真实性:装置元件布置、开关操作都参考了工程实际,为各专业岗位创造真实的环境
2. 模块化设计：装置以单片机或PLC为核心，将开关的组合模块单元化设计,可扩展性强
3. 形象性:装置配置了有声光系统,可以有效提高实训、考核效果
4. 软硬结合：装置配有后台软件，客户可选购实现遥测、遥控
三、 技术指标
1. 输入电源：单相三线～220V±10% 50HZ
2. 工作环境：温度-10℃～+50℃
3. 装置容量：＜1.5kVA
4. 外形尺寸：4000mm×2200mm×500mm
四、 实训项目
1. 系统运行方式切换倒闸操作
2. 线路停电倒闸操作
3. 线路送电倒闸操作
4. 出线开关从运行状态转检修倒闸操作
5. 出线从检修状态转冷备用倒闸操作
6. 出线从冷备用转热备用倒闸操作
7. 出线从热备用转运行倒闸操作
8. 出线从检修转运行倒闸操作
9. 两路进线供电转一路供电倒闸操作
10. 一路进线供电转两路供电倒闸操作
11. 35kV母线从运行状态转检修倒闸操作
12. 35kV母线从检修状态转运行倒闸操作
13. 35kV变压器从运行状态转检修倒闸操作
14. 35kV变压器从检修状转运行倒闸操作
15. 10kV母线从运行状态转检修倒闸操作
16. 10kV母线从检修状态转运行倒闸操作
17. 10kV变压器从运行状态转检修倒闸操作
18. 10kV变压器从检修状转运行倒闸操作
