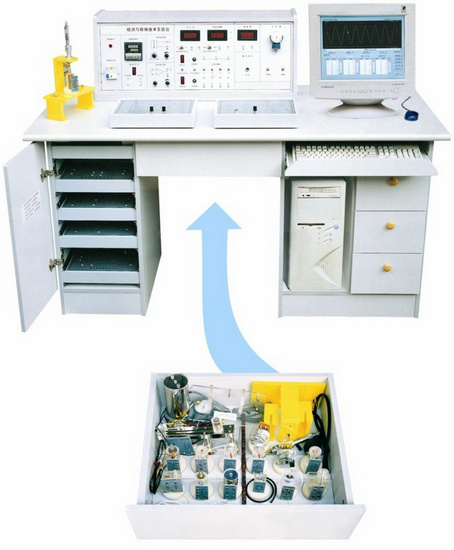

ZY-111B 增强型检测与转换（传感器）技术实验装置 检测与转换（传感器）技术实训装置是本公司多年生产传感器教学设备为基础，为适应不同类别、不同层次的专业需要。推出了模块化新产品。可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传 感器与测控技术”等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验室设备。（电脑自备） 主要技术与功能： 1、输入电源：单相三线AC220V±10% 50Hz 2、工作环境：温度-10℃～+40℃ 3、相对湿度＜85%(25℃) 海拔＜4000m 4、装置容量：＜0.5kVA、 5、外型尺寸：1600×750×1100mm 6、实验台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，+2V~+24V可调，具有短路保护功能。 7、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。 8、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可调，最大输出电流：0.5A（有效值0.4KHz） 9、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直流放大器。 10、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。 11、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999rpm。 12、温度表：0-150℃度，精度1%。 13、高精度温度控制调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。 14、机械式压力表：0-40Kpa，精度2%。 三源部分： 1、加热源：16V交流电源加热，温度控制范围0~150℃。 2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。 3、振动源：振动频率1Hz-30Hz，共振频率12Hz左右。 数据采集卡及处理软件： 数据采集工作12位AD转换、分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。USB、RS-232接口，与计算机串行工作。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。 传感器特点： 1、传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。 2、每种传感器每个独立，传感器上印有原理图与接线口，学生做实验时快捷方便，而且老师可以带到课堂上讲课用。 3、传感器转换电路板采用模块式结构，模块上印有转换原理图与接线口。 4、本实验桌由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成，实验桌柜存放实验模块，抽屉存放各种传感器。 5、学校选购可根据要求增减实验项目，实验项目还可以根据新产品的开发不断 拓展。 传感器种类及技术指标：（参考值） 序号 实 验 模 块 传 感 器 名 称 量 程 精 度 1 电阻霍尔式传感器模块 电阻式传感器 ± 2mm ± 1.5% 2 霍尔式传感器 ≥ 2mm 0.1% 3 电容式传感器模块 电容式传感器 ± 5mm ± 1.3% 4 电感式传感器模块 电感式传感器 ± 5mm ± 3% 5 光电式传感器模块 光电式传感器 0-2400转/分 ≤ 1.5% 6 涡流式传感器模块 涡流式传感器 ≥ 1mm ± 3% 7 温度式传感器模块 温度式传感器 0-100℃ ± 2% 8 磁电式传感器 0 .5V/m 9 压电式加速度传感器模块 压电式加速度传器 1-30Hz ± 2%/s 10 光纤式传感器模块 光纤式传感器 ≥1.5mm ± 1.5% 11 压力传感器模块 压力传感器 0-50kpa ± 2% 12 超声波传感器模块 超声波传感器 20-60cm 1cm 13 MQ3气敏传感器 50-200ppm 14 湿敏传感器模块 湿敏传感器 10-95%RH ± 5% 15 霍尔式测速传感器 0-2400 转/分 ± 1.5% 16 涡流测速传感器 0-2400转/分 ≤ 1.5% 17 磁电测转速传感器 0-2400转/分 ≤ 1.5% 18 转速传感器 0-2400转/分 ≤ 1.5% 19 热电偶、热电阻传感器 模 块 K 型热电偶传感器 0-100℃ ± 3% 20 E型热电偶传感器 0-100℃ ± 3% 21 Pt100铂电阻传感器 0-100℃ ± 3% 22 Cu50铜电阻传感器 0-100℃ ± 3% 23 移相器、相敏检波器模块 24 热释电红外传感器模块 热释电红外传感器 3200V/W 25 硅光电池传感器模块 硅光电池传感器 0.35A/W 26 集成温度LM35传感器模块 集成温度LM35传感器 0-100℃ ± 2% 27 PN结、正与负温热敏电阻 传感器模块 PN结温度传感器 0-100℃ ± 3% 28 正温热敏电阻传感器 0-100℃ ± 3% 29 负温热敏电阻传感器 0-100℃ ± 3% 30 光敏二极管、光敏三极管 与光敏电阻传感器模块 光敏二极管传感器 随光照度变化 ± 3% 31 光敏三极管传感器 随光照度变化 ± 3% 32 光敏电阻传感器 电阻随光变化 ± 3% 传感器实验内容如下： 带*为实验为思考实验 实验一 电阻式传感器的单臂电桥性能实验 实验二 电阻式传感器的半桥性能实验 实验三 电阻式传感器的全桥性能实验 实验四 电阻式传感器的单臂、半桥和全桥的比较实验 实验五 电阻式传感器的振动实验* 实验六 电阻式传感器的电子秤实验* 实验七 变面积式电容传感器特性实验 实验八 差动式电容传感器特性实验 实验九 电容传感器的振动实验* 实验十 电容传感器的电子秤实验* 实验十一 差动变压器的特性实验 实验十二 自感式差动变压器的特性实验 实验十三 差动变压器的性能实验 实验十四 激励频率对差动变压器特性的影响 实验十五 差动变压器的振动实验* 实验十六 差动变压器的电子秤实验* 实验十七 光电式传感器的转速测量实验 实验十八 光电式传感器的旋转方向测量实验 实验十九 接近式霍尔传感器实验 实验二十 霍尔传感器的转速测量实验 实验二十一 霍尔传感器的振动测量实验 实验二十二 涡流传感器的位移特性实验 实验二十三 被测体材质对涡流传感器特性的影响实验 实验二十四 涡流式传感器的振动实验* 实验二十五 涡流式传感器的转速测量实验 实验二十六 温度传感器及温度控制实验（AD590） 实验二十七 K型热电偶的温度控制实验 实验二十八 热电偶冷端温度补偿实验* 实验二十九 E型热电偶的温度控制实验 实验三十 Pt100铂电阻的温度控制实验 实验三十一 Cu50铜电阻的温度控制实验 实验三十二 磁电式传感器的特性实验 实验三十三 磁电式传感器的转速测量实验 实验三十四 磁电式传感器的应用实验* 实验三十五 压电加速度式传感器的特性实验 实验三十六 光纤传感器的位移特性实验 实验三十七 光纤传感器的振动实验 实验三十八 光纤传感器的转速测量实验 实验三十九 压阻式压力传感器的特性实验 实验四十 压阻式压力传感器的差压测量实验* 实验四十一 超声波传感器的位移特性实验 实验四十二 超声波传感器的应用实验 实验四十三 气敏传感器的原理实验 实验四十四 湿度式传感器原理实验 实验四十五 气体流量的测定* 实验四十六 移相器实验 实验四十七 相敏检波器实验 实验四十八 低通滤波器实验 实验四十九 热释电红外传感器实验 实验五十 硅光电池光电特性实验 实验五十一 集成温度传感器LM35温度特性实验 实验五十二 集成温度传感器LM35测温实验 实验五十三 PN结温度传感器测温控制实验 实验五十四 正温热敏电阻温度特性实验 实验五十五 负温热敏电阻温度特性实验 实验五十六 光敏二极管特性实验 实验五十七 光敏三极管特性实验 实验五十八 光敏电阻特性实验 实验五十九 光敏电阻应用实验 ZY-111B型检测与转换（26种传感器）技术实训装置 概述： ZY-111B检测与转换（传感器）技术实训装置是本公司多年生产传感器教学设备为基础，为适应不同类别、不同层次的专业需要。推出了模块化新产品。可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传 感器与测控技术”等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验室设备。（电脑自备） 主要技术与功能： 1、输入电源：单相三线AC220V±10% 50Hz 2、工作环境：温度-10℃～+40℃ 3、相对湿度＜85%(25℃) 海拔＜4000m 4、装置容量：＜0.5kVA、 5、外型尺寸：1600×750×1100mm 6、实验台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，+2V~+24V可调，具有短路保护功能。 7、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。 8、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可调，最大输出电流：0.5A（有效值0.4KHz） 9、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直流放大器。 10、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。 11、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999rpm。 12、温度表：0-150℃度，精度1%。 13、高精度温度控制调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。 14、机械式压力表：0-40Kpa，精度2%。 三源部分： 1、加热源：16V交流电源加热，温度控制范围0~150℃。 2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。 3、振动源：振动频率1Hz-30Hz，共振频率12Hz左右。 数据采集卡及处理软件： 数据采集工作12位AD转换、分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。USB、RS-232接口，与计算机串行工作。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。 传感器特点： 1、传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。 2、每种传感器每个独立，传感器上印有原理图与接线口，学生做实验时快捷方便，而且老师可以带到课堂上讲课用。 3、传感器转换电路板采用模块式结构，模块上印有转换原理图与接线口。 4、本实验桌由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成，实验桌柜存放实验模块，抽屉存放各种传感器。 5、学校选购可根据要求增减实验项目，实验项目还可以根据新产品的开发不断 拓展。 传感器种类及技术指标： 序号 实 验 模 块 传 感 器 名 称 量 程 精 度 1 金属箔式应变霍尔式 传传感器模块 电阻式传感器 ± 2mm ± 1.5% 2 霍尔式传感器 ≥ 2mm 0.1% 3 电容式传感器模块 电容式传感器 ± 5mm ± 1.3% 4 电感式传感器模块 电感式传感器 ± 5mm ± 3% 5 光电式传感器模块 光电式传感器 0-2400转/分 ≤ 1.5% 6 涡流式传感器模块 涡流式传感器 ≥ 1mm ± 3% 7 温度式传感器模块 温度式传感器 0-100℃ ± 2% 8 磁电式传感器 0 .5V/m 9 压电式加速度传感器模块 压电式加速度传器 1-30Hz ± 2%/s 10 光纤式传感器模块 光纤式传感器 ≥1.5mm ± 1.5% 11 压阻式压力传感器模块 压力传感器 0-50kpa ± 2% 12 超声波传感器模块 超声波传感器 20-60cm 1cm 13 气敏传感器 50-200ppm 14 湿敏传感器模块 湿敏传感器 10-95%RH ± 5% 15 热电偶、热电阻传感器 模 块 E 型热电偶 0-100℃ ± 3% 16 Rt100 铂电阻 0-100℃ ± 3% 17 K 型热电偶 0-100℃ ± 3% 18 铜电阻 Cu50 0-100℃ ± 3% 19 涡流测速传感器 0-2400转/分 ≤ 1.5% 20 磁电测速传感器 0-2400转/分 ≤ 1.5% 21 霍尔式测速传感器 0-2400转/分 ± 1.5% 22 转速传感器 0-2400转/分 ≤ 1.5% 23 移相器相敏检波器模块 24 热释电红外传感器模块 热释电红外传感器 3200V/W 25 硅光电池转换电路模块 硅光电池传感器 0.35A/W 26 LM35温度传感器模块 LM35温度传感器 0-100℃ ± 3% 27 PN结温度传感器模块 PN结温度传感器 0-100℃ ± 3% 传感器实验内容如下： 带*为实验为思考实验 实验一 电阻式传感器的单臂电桥性能实验 实验二 电阻式传感器的半桥性能实验 实验三 电阻式传感器的全桥性能实验 实验四 电阻式传感器的单臂、半桥和全桥的比较实验 实验五 电阻式传感器的振动实验* 实验六 电阻式传感器的电子秤实验* 实验七 变面积式电容传感器特性实验 实验八 差动式电容传感器特性实验 实验九 电容传感器的振动实验* 实验十 电容传感器的电子秤实验* 实验十一 差动变压器的特性实验 实验十二 自感式差动变压器的特性实验 实验十三 差动变压器的性能实验 实验十四 激励频率对差动变压器特性的影响 实验十五 差动变压器的振动实验* 实验十六 差动变压器的电子秤实验* 实验十七 光电式传感器的转速测量实验 实验十八 光电式传感器的旋转方向测量实验 实验十九 接近式霍尔传感器实验 实验二十 霍尔传感器的转速测量实验 实验二十一 霍尔传感器的振动测量实验 实验二十二 涡流传感器的位移特性实验 实验二十三 被测体材质对涡流传感器特性的影响实验 实验二十四 涡流式传感器的振动实验* 实验二十五 涡流式传感器的转速测量实验 实验二十六 温度传感器及温度控制实验（AD590） 实验二十七 K型热电偶的温度控制实验 实验二十八 热电偶冷端温度补偿实验* 实验二十九 E型热电偶的温度控制实验 实验三十 Pt100铂电阻的温度控制实验 实验三十一 Cu50铜电阻的温度控制实验 实验三十二 磁电式传感器的特性实验 实验三十三 磁电式传感器的转速测量实验 实验三十四 磁电式传感器的应用实验* 实验三十五 压电加速度式传感器的特性实验 实验三十六 光纤传感器的位移特性实验 实验三十七 光纤传感器的振动实验 实验三十八 光纤传感器的转速测量实验 实验三十九 压阻式压力传感器的特性实验 实验四十 压阻式压力传感器的差压测量实验* 实验四十一 超声波传感器的位移特性实验 实验四十二 超声波传感器的应用实验* 实验四十三 气敏传感器的原理实验 实验四十四 湿度式传感器原理实验 实验四十五 热释电红外传感器实验 实验四十六 硅光电池光电特性实验 实验四十七 气体流量的测定* 实验四十八 移相器实验 实验四十九 相敏检波器实验 实验五十 低通滤波器实验 实验五十一 集成温度传感器LM35温度特性实验 实验五十二 集成温度传感器LM35测温实验 实验五十三 PN结温度传感器测温控制实验 ZY-111B型检测与转换（22种传感器）技术实训装置 概述： ZY-111B检测与转换（传感器）技术实训装置是本公司多年生产传感器教学设备为基础，为适应不同类别、不同层次的专业需要。推出了模块化新产品。可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传 感器与测控技术”等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验室设备。（电脑自备） 主要技术与功能： 1、输入电源：单相三线AC220V±10% 50Hz 2、工作环境：温度-10℃～+40℃ 3、相对湿度＜85%(25℃) 海拔＜4000m 4、装置容量：＜0.5kVA、 5、外型尺寸：1600×750×1100mm 6、实验台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，+2V~+24V可调，具有短路保护功能。 7、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。 8、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可调，最大输出电流：0.5A（有效值0.4KHz） 9、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直流放大器。 10、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。 11、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999rpm。 12、温度表：0-150℃度，精度1%。 13、高精度温度控制调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。 14、机械式压力表：0-40Kpa，精度2%。 三源部分： 1、加热源：16V交流电源加热，温度控制范围0~150℃。 2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。 3、振动源：振动频率1Hz-30Hz，共振频率12Hz左右。 数据采集卡及处理软件： 数据采集工作12位AD转换、分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。USB、RS-232接口，与计算机串行工作。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。 传感器特点： 1、传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。 2、每种传感器每个独立，传感器上印有原理图与接线口，学生做实验时快捷方便，而且老师可以带到课堂上讲课用。 3、传感器转换电路板, 采用模块式结构，模块上印有转换原理图与接线, , 口。 4、本实验桌由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成，实验桌柜存放实验模块，抽屉存放各种传感器。 5、学校选购可根据要求增减实验项目，实验项目还可以根据新产品的开发不断 拓展。 传感器种类及技术指标： 序号 实 验 模 块 传 感 器 名 称 量 程 精 度 1 电阻与霍尔式传感器模块 电阻式传感器 ± 2mm ± 1.5% 2 霍尔式传感器 ≥ 2mm 0.2% 3 电容式传感器模块 电容式传感器 ± 5mm ± 3% 4 电感式传感器模块 电感式传感器 ± 5mm ± 2% 5 光电式传感器模块 光电式传感器 0-2400转/分 ≤ 1.5% 6 涡流式传感器模块 涡流式传感器 ≥ 1mm ± 3% 7 温度式传感器模块 温度式传感器 0-100℃ ± 2% 8 磁电式传感器 0 .5V/m 9 压电式加速度传感器模块 压电式加速度传器 1-30Hz ± 2%/s 10 光纤式传感器模块 光纤式传感器 ≥1.5mm ± 1.5% 11 压阻式压力传感器模块 压力传感器 0-50kpa ± 2% 12 超声波传感器模块 超声波传感器 20-60cm 1cm 13 气敏传感器 50-200ppm 14 湿敏传感器模块 湿敏传感器 10-95%RH ± 5% 15 热电偶、热电阻传感器 模 块 E 型热电偶 0-100℃ ± 3% 16 Rt100 铂电阻 0-100℃ ± 2% 17 K 型热电偶 0-100℃ ± 3% 18 铜电阻 Cu50 0-100℃ ± 3% 19 涡流测速传感器 0-2400转/分 ≤ 1.5% 20 磁电测速传感器 0-2400转/分 ≤ 1.5% 21 霍尔式测速传感器 0-2400转/分 ± 1.5% 22 转速传感器 0-2400转/分 ≤ 1.5% 23 热释电红外传感器模块 热释电红外传感器 3200V/W 24 移相器相敏检波器模块 传感器实验内容如下： 带*为实验为思考实验 实验一 电阻式传感器的单臂电桥性能实验 实验二 电阻式传感器的半桥性能实验 实验三 电阻式传感器的全桥性能实验 实验四 电阻式传感器的单臂、半桥和全桥的比较实验 实验五 电阻式传感器的振动实验* 实验六 电阻式传感器的电子秤实验* 实验七 变面积式电容传感器特性实验 实验八 差动式电容传感器特性实验 实验九 电容传感器的振动实验* 实验十 电容传感器的电子秤实验* 实验十一 差动变压器的特性实验 实验十二 自感式差动变压器的特性实验 实验十三 差动变压器的性能实验 实验十四 激励频率对差动变压器特性的影响 实验十五 差动变压器的振动实验* 实验十六 差动变压器的电子秤实验* 实验十七 光电式传感器的转速测量实验 实验十八 光电式传感器的旋转方向测量实验 实验十九 接近式霍尔传感器实验 实验二十 霍尔传感器的转速测量实验 实验二十一 霍尔传感器的振动测量实验 实验二十二 涡流传感器的位移特性实验 实验二十三 被测体材质对涡流传感器特性的影响实验 实验二十四 涡流式传感器的振动实验 实验二十五 涡流式传感器的转速测量实验 实验二十六 温度传感器及温度控制实验（AD590） 实验二十七 K型热电偶的温度控制实验 实验二十八 热电偶冷端温度补偿实验* 实验二十九 E型热电偶的温度控制实验 实验三十 Pt100铂电阻的温度控制实验 实验三十一 Cu50铜电阻的温度控制实验 实验三十二 磁电式传感器的特性实验 实验三十三 磁电式传感器的转速测量实验 实验三十四 磁电式传感器的应用实验* 实验三十五 压电加速度式传感器的特性实验 实验三十六 光纤传感器的位移特性实验 实验三十七 光纤传感器的振动实验 实验三十八 光纤传感器的转速测量实验 实验三十九 压阻式压力传感器的特性实验 实验四十 压阻式压力传感器的差压测量实验* 实验四十一 超声波传感器的位移特性实验 实验四十二 超声波传感器的应用实验* 实验四十三 气敏传感器的原理实验 实验四十四 湿度式传感器原理实验 实验四十五 热释电红外传感器实验 实验四十六 气体流量的测定* 实验四十七 移相器实验 实验四十八 相敏检波器实验 实验四十九 低通滤波器实验
(27种传感器)
