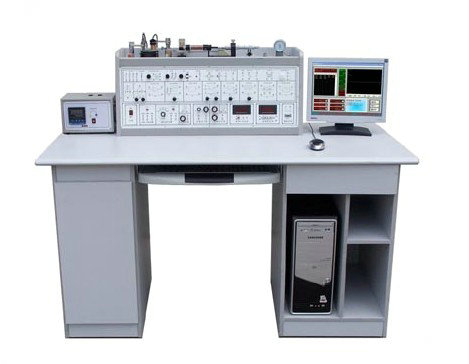

ZY-111C型传感器与检测技术实验台 一、产品主要结构 实验台由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验台桌六部分组成。 主控台部分：提供高稳定的±5V、±15V、±2V～±10V（可调）、±2V～±24V（连续可调）、直流稳压电源；二组温度电源。主控台面板装有空气开关、电压、频率、转速显示表；温度表，温度控制仪微机电源。低频信号系统源1Hz-30Hz（可调）；音频信号源0.4KHz-10KHz；差动放大器，气压表、储气箱；RS232计算机串行接口。 二、技术参数 输入电源 AC220V 50Hz 非线性误差 ≤ 5% 直流电源 ± 5V ± 15V 测量精度 ≤ 1% 稳压系数 ± 1% 功 耗 100VA 电压纹波 ≤ 10mV 输出电流 1A 三、传感器技术指标： 序号 实验模块 传感器名称 量 程 精 度 1 电阻霍尔式传感器 电阻式传感器 ± 2mm ±2% 2 霍尔式传感器 ≥ 2mm 0.1% 3 电容式传感器 电容式传感器 ±3mm ±2.5% 4 电感式传感器 电感式传感器 ± 3mm ± 3% 5 光电式传感器 光电式传感器 0-2500 转/分 6 涡流式传感器 涡流式传感器 ≥ 3mm 7 温度式传感器 温度式传感器 0-80℃ ± 2% 8 磁电式传感器 0.5V/m 9 压电式加速度传感器 压电式加速度传感器 1-30Hz 10 光纤式传感器 光纤式传感器 ≥ 1.5mm 11 压力传感器 压力传感器 0-30kpa ± 2% 12 超声波传感器 超声波传感器 20-60cm 1cm 三、实验内容：
实验一：电阻式传感器的单臂性能实验 实验三：电阻式传感器的全桥性能实验 ㊣ 实验五：电阻式传感器的震动实验 实验七：变面积式电容传感器特性实验 ㊣ 实验九：电容传感器的震动实验 实验十一：差动变压器的特性实验 ㊣ 实验十三：差动变压器的震动实验 实验十五：光电式传感器的转速测量实验 实验十七：接近式霍尔传感器实验 实验十九：涡流传感器的位移特性实验 ㊣ 实验二十一：涡流式传感器的震动实验 实验二十三：温度传感器及温度控制实验（AD590） 实验二十五：磁电式传感器转速测量实验 实验二十七：压电加速度式传感器的特性实验 实验二十九：光纤传感器的振动实验 实验三十一：压阻式转压力传感器的特性实验 实验三十三：超声波传感器的位移特性实验 实验二：电阻式传感器的半桥性能实验 实验四：单臂、半桥、全桥性能实验 ㊣ 实验六：电阻式传感器的电子秤实验 实验八：差动式电容传感器特性实验 ㊣ 实验十：电容传感器的电子秤实验 实验十二：自感式差动变压器的特性实验 ㊣ 实验十四：差动变压器的电子秤实验 实验十六：光电式传感器的旋转方向测量实验 实验十八：霍尔传感器的转速测量实验 实验二十：被测体材质对涡流传感器特性的影响实验 实验二十二：涡流式传感器的转速测量实验 实验二十四：磁电式传感器的特性实验 ㊣ 实验二十六：磁电式传感器的应用实验 实验二十八：光纤传感器的位移特性实验 实验三十：光纤传感器的转速测量实验 ㊣ 实验三十二：压阻式传感器的差压测量 ㊣ 实验三十四：超声波传感器的应用实验
备注：带㊣ 号实验为思考实验
