more产品展示--[ZY-811型传感器与检测技术实验装置]

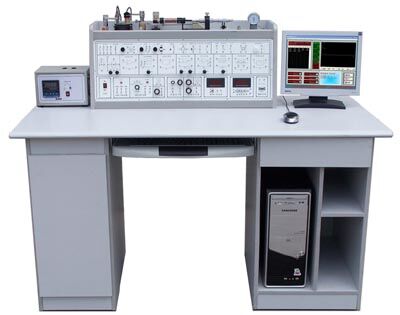

ZY-811型传感器与检测技术实验装置

一、概述:

传感器与检测技术实验装置是本公司最新推出为传感器及相关学科的教学实验而开发的适应不同类别、不同层次的专业教学实验设备。可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”“工程检测技术及应用”等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室,迅速开设实验课提供了理想的实验室设备

二、产品特点:

1、实验用电设有漏电保护及熔丝短路保护,直流电源设置短路保护电路,可显示正常、故障状况。实验连接线采用新型连接线,弹性接触,接触电阻小。

2、传感器处理电路采用模块化设计。实验项目还可根据新产品的开发不断拓展。

3、传感器结构接近于工业检测传感器,有较高的精度,使实验内容更接近实际应用,及便于用计算机作实验的特性分析及控制。

4、从传感器、测量仪表、专用电源、温度源、气源、振动源、转动源、信号源、数据采集控制器到实验连接线等均配套齐全,其性能、精度及规格均密切结合实验的需要进行配套。

5、主控台功能分布采用分块式结构形式,布置合理,接线方便。面板示意、图线分明。传感器采用进口透明有机玻璃制作

三、技术参数

1. 输入电源:AC220V±5%    50±1Hz

2. 额定电流:≤5A

3. 相对温度:-5℃~40  相对湿度:<75%(25℃)

4. 外形尺寸:长×宽×高=1450×700×1140 mm3

四、主控台性能指标

1、主控制屏

实验用电设有漏电保护及熔丝短路保护,直流电源设置短路保护电路,确保学生在误操作后不会损坏设备并保证学生的人身安全。还提供专用电源、温度源、气源、振动源、转动源、信号源、数据采集控制器,各种测试仪表等。其技术要求如下:

(1)多路稳压直流电源:提供高稳定、小纹波系数±15V、+5V、±2V~±10V可调、2V~+24V可调四路直流稳压电源。具有过流保护及短路保护功能,可显示正常、故障状态。

(2)信号源:可调音频信号源0.4kHz~10kHz;可调低频信号源1Hz~30Hz。

(3)转动源控制:控制转动源转速,2V~+24V输出,数字式电压显示。

(4)频率/转速表:可测量频率、转速。

(5)直流电压表:测量范围为0~20V,量程为200mV ,2V,20V,四档直键开关切换,具有内测与外测功能,输入阻抗大,精度高,三位半数显。

(6)温度源:控制温度源温度,采用高精度智能化PID调节温度控制仪表控制。多种

输入输出规格,人工智能调节以及参数自整定功能,先进控制算法,温度控制精度0.5级,温度<200℃(可调)。(C、D型配)

(7)转动源:转动盘速度0~2400转/分(可调),与光纤、光电、涡流、磁电、霍尔传感器等配合进行测速实验。

(8)振动源:振动梁采用双平衡式悬臂梁结构,梁端装有永久磁钢,振动梁频率1 Hz~30Hz(可调)。共振频率12Hz左右。

(9)气源:手动气压源0~20kpa,装有气压表。

(10)传感器固定架:装有螺旋测微器。

(11)数据采集卡及处理软件:数据采集卡采用RS232接口、12A/D转换、采样速度10万次/秒,采样速度可以选择。采样方式分单步采样、定时采样、连续采样,具有虚拟仪表功能。提供的处理软件有良好的计算机显示界面,可以进行实验项目选择与编辑,数据采集,特性曲线的分析、比较、文件存取、打印等功能,更注重根据不同信号设定采集的速率、定时单步采样周期。软件还具备虚拟示波器功能。(C、D型配)

2、实验桌

实验桌桌面主材料采用三聚氰胺贴面板,台面材料采用贴面防火板,造型美观大方。桌面有防火、绝缘、防水、防污、耐磨等功能。桌面右方预留有显示器安放位置,实验桌中间可放置键盘,右边设有一个抽屉,用于放置传感器元件、工具、连接线、资料等;实验桌右下方可放置计算机。桌面用于安装控制屏并提供一个宽敞的工作台面。

3、模块化处理电路

电桥电路

电荷放大器

电容变换器

涡流变换器

差动放大器

电压放大器

有移相器(Δφ±40°)

相敏检波器(0-360°C)

低通滤波器(FT≤35Hz)

SM-13超声位移传感器实验模块

SM-14扭矩传感器实验模块

SM-18硅光电池实验模块

SM-19光栅位移传感器实验模块

 5、传感器器件技术指标(参考值)



序号

名  称

量  程

精  度

实验内容

备注

1

电阻应变式传感器

0-200g

±2%

1-6,9



2

差动变压器

±5mm

±1%

10-13



3

电容式传感器

±3mm

±1%

14-15



4

霍尔式位移传感器

±3mm

±2%

16-19



5

霍尔式转速传感器

0-2400转/分

±3%

20



6

磁电式传感器

0-2400转/分

±1%

21-22



7

压电式传感器

1-30Hz

±2%

23



8

电涡流位移传感器

≥1mm

±3%

24-29



9

K型热电偶

0-800℃

±3%

30



10

E型热电偶

0-800℃

±3%

30



11

集成温度传感器

-55~+150℃

±2%

32



12

Pt100铂电阻

0-800℃

±2%

33

三线制

13

Cu50铜电阻

-55-100℃

±3%

33



14

PN结温度传感器

0-200℃

±3%

35



15

正温热敏电阻

0-200℃

±3%

36



16

负温热敏电阻

0-200℃

±3%

37



17

光电转速传感器

0-2400/分

≤1%

38-39



18

光敏电阻

电阻随照度变

±3%

40



19

热释电传感器

1-5m



41



20

扩散硅压力传感器

0-50kpa

±2%

42-43

差压

21

光纤位移传感器

0-3mm

±2%

45-47



22

气敏传感器

50-2000PPm



48

对酒精敏感

23

湿敏传感器

10-95%RH

±5%

49



24

硅光电池

0-600LUX

±3%

50



25

超声波位移传感器

30~300cm

±1cm

51-52



26

PSD位置传感器

±2mm

±2%

53-55



27

扭矩传感器

25N.m

±1%

56-57



28

CCD电荷耦合器件

测Φ3-6 mm直径

2%

58-59



29

光栅位移传感器

0-100mm

0.5%

60



五、实验项目

实验      金属箔式应变片——单臂电桥性能实验

实验      金属箔式应变片——半桥性能实验

实验      金属箔式应变片——全桥性能实验

实验      金属箔式应变片单臂、半桥、全桥性能比较实验

实验      金属箔式应变片——温度影响实验

实验      直流全桥的应用——电子秤实验

实验      移相器实验

实验      相敏检波器实验

实验      交流信号激励的称重传感器实验

实验      差动变压器的性能实验

实验十    激励频率对差动变压器特性的影响实验

实验十    差动变压器零点残余电压补偿实验

实验十    差动变压器的应用——振动测量实验

实验十    电容式传感器的位移特性实验

实验十    电容传感器动态特性实验

实验十    直流激励时霍尔式传感器的位移特性实验

实验十    交流激励时霍尔式传感器的位移特性实验

实验十    霍尔式传感器振动测量实验*

实验十    霍尔式传感器的应用——电子秤实验

实验二    霍尔测速实验

实验二十一  磁电式转速传感器的测速实验

实验二十二  用磁电式传感器测量振动实验*

实验二十三  压电式传感器测量振动实验

实验二十四  电涡流传感器的位移特性实验

实验二十五  被测体材质对电涡流传感器的特性影响实验

实验二十六  被测体面积大小对电涡流传感器的特性影响实验

实验二十七  电涡流传感器测量振动实验

实验二十八  电涡流传感器的应用——电子秤实验

实验二十九  电涡流传感器测转速实验*

实验三十    KE型热电偶温度特性实验

实验三十一  热电偶冷端温度补偿实验*

实验三十二  光电转速传感器的转速测量实验

实验三十三  利用光电传感器测转速的其它方案*

实验三十四  光敏电阻演示实验

实验三十五  对酒精敏感的气敏传感器的原理实验

实验三十六  湿度传感器的实验

实验三十七  PN结温度传感器温度特性实验

实验三十八  负温热敏电阻温度特性实验

实验三十九  扩散硅压阻压力传感器的压力测量实验

实验    扩散硅压阻压力传感器差压测量实验*

实验四十一  光纤传感器的位移特性实验

实验四十二  光纤传感器测量振动实验

实验四十三  光纤传感器的测速实验

实验四十四  集成温度传感器的温度特性实验

实验四十五  pt100热电阻温度特性实验

实验四十六  Cu50热电阻温度特性实验

实验四十七  正温热敏电阻温度特性实验

实验四十八  热释电红外传感器特性实验

实验四十九  气体流量的测定*

实验五    硅光电池演示实验

实验五十一  超声波传感器测量距离实验

实验五十二  超声波传感器的运用*

实验五十三  PSD位置传感器测定位置实验

实验五十四  PSD位置传感器微振动测量实验

实验五十五  PSD位置传感器用于自动定位系统*

实验五十六  扭矩传感器的性能实验

实验五十七  扭矩传感器的不同形式*

实验五十八  CCD电荷耦合器件测定直径实验

实验五十九  光学系统对CCD测径系统的影响*

实验六    光栅传感器莫尔条纹的细分、计数实验

备注:带*号实验为思考实验,由学生自己动手组建。

六、产品导购

各高校可根据实验内容的不同,选购不同的模块及器件,本装置大致可分成以下三种规格:

ZY-811A型传感器与测控技术实验装置(实验项目1-36,取消采集卡)(14种)

ZY-811B型传感器与测控技术实验装置(实验项目1-43,取消采集卡)(18种)

ZY-811C型传感器与测控技术实验装置(实验项目1-48)(23种)

ZY-811D型传感器与测控技术实验装置(实验项目1-60)(29种)

以上的四种型号是根据传感器的不同种类与配置,请按需要选择,见下表:

序号

传感器名称

实验内容

A

B

C

D

1

电阻应变式传感器

1-6,9

2

电阻应变式传感器

7-8

3

差动变压器

10-13

4

电容式传感器

14-15

5

霍尔式位移传感器

16-19

6

霍尔式转速传感器

20

7

磁电式传感器

21-22

8

压电式传感器

23

9

电涡流位移传感器

24-29

10

KE型热电偶

30

11

光电转速传感器

32-33

12

光敏电阻

34

13

气敏传感器

35

14

湿敏传感器

36

15

PN结温度传感器

37



16

负温热敏电阻

38



17

扩散硅压力传感器

39-40



18

光纤位移传感器

41-43



19

集成温度传感器

44





20

Pt100铂电阻

45





21

Cu50铜电阻

46





22

正温热敏电阻

47





23

热释电传感器

48





24

硅光电池

50







25

超声位移传感器

51-52







26

PSD位置传感器

53-55







27

扭矩传感器

56-57







28

CCD电荷耦合器件

58-59







29

光栅位移传感器

60







30

数据采集卡
