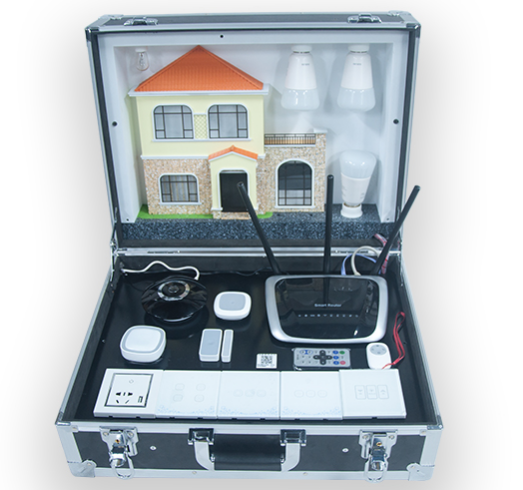

ZYWL-JJX02型 智能家居综合实验箱
该系统以ZigBee技术实现无线组网，网关为控制中心，实现本地智能控制和云端远程智能控制。主要有灯光控制单元、窗帘控制单元、家电智控单元、安防系统、智能家居网关及相关软件组成。
1、灯光控制单元：LED灯、开关面板等设备联动，实现本地或是手机APP灯光控制和个性化管理。
2、窗帘控制单元：窗帘开关与电机配合，实现窗帘的自动开关闭合，有效融合智能场景体验智慧生活。
3、家电控制单元：通过红外宝设备能有效管理电视、空调、DVD等家电设备。通过智能插座实现能源的有效管理，定时开关电源等。
4、安防系统：门磁传感器、烟雾传感器、声光报警器、摄像头等组合成家里的安全监控系统，预防安全隐患和及时报警处理。基于WiFi无线网络或是有线网络的远程视频监控、语音对讲、视频通话等功能。传感器实时监控室内各种环境信息，一旦有异常情况发生，自动生成报警信号。
5、智能家居网关：智能家居网关作为整体系统的核心设备，建立zigbee无线网络，与各个智能终端相连，运行在手机端的管理软件向智能家居网关发送命令可统一管理各传感器与窗帘电机、家用电器、灯光系统等设备。软件把传感器与电器联系起来，使之成为一个整体，互相影响，互相协作运行，实现对家居电器的自动化管理、安防自动化等功能。软件提供远程服务，用户通过软件可实施远程控制家电，并实现远程监控。
三、实验课程部分
序号
产品名称
详细参数
1
调光灯泡
2
RGB彩灯
1、工作电压：220V AC；Zigbee节点内置于灯具中
2、以CC2530为核心控制芯片，控制LED照明灯具；
3、支持Zigbee通信协议；
4、可以实现单路LED灯光控制（PWM调光），支持至少256级亮度调节；
5、可被系统分配不同ID，便于各模块通信及系统管理；
6、可通过语音节点进行声控开关及调光
7、可通过Windows/iOS/Android三种平台进行图形化远程控制，互联网控制延迟小于50ms
8、红、绿、蓝、白四种颜色可选
3
红外宝
1、采用ZigBee/红外转换模块，该模块能遥控所有类型的非智能家家电（电视、空调、DVD、机顶盒等）
2、模块支持手机APP控制，提供并授权所有APP源代码。
4
温湿度传感器
1、工作电压：3V锂电池；
2、内嵌ZigBee节点，可将传感器数据通过ZigBee网络上传；
3、支持检测空气中湿度值并向中央控制器上传数据，等待系统作出显示及控制响应；
4、湿度传感器量程：0～100%，精度：%2RH；
5、温度传感器量程：-25℃～+85℃；精度：0.5℃；
5
物联网智能路由
1、应用级Zigbee-LAN网关
2、支持标准UPnP协议
3、应用级别测试标准，运行稳定，万小时无死机
4、支持局域网WEB页设置
5、支持自动从互联网获取实时时间6、支持本地局域网控制与云端远程控制两种模式
6、支持Zigbee HA国际标准协议，可通过国际Zigbee联盟认证
7、支持标准Zigbee Light Link协议的灯泡入网
6
人体红外传感器
1、工作电压：3V锂电池；
2、采用CC2530控制芯片，检测热释红外传感器输出数据；
3、支持ZigBee HA通信协议；
4、支持发生报警信息时，可通过手机进行远程报警推送；
5、可通过APP设置联动灯光等其它系统
7
门磁
1、采用ZigBee无线方式检测门锁的开关；
2、电脑与手机均可进行图形化显示。
3、支持微信远程反馈；
8
智能插座
1、工作电压：220V AC。
2、以CC2530为核心控制芯片，内置于插座中；
3、支持Zigbee通信协议；
4、可以实现单路插座控制（开关控制）；
5、可被系统分配不同ID，便于各模块通信及系统管理；
6、可通过Windows/iOS/Android三种平台进行图形化远程控制，互联网控制延迟小于50ms
7、可通过语音节点进行声控开关
9
红外遥控器
1、电视遥控器，可对播放的音乐、电影进行远程遥控，方便小巧；
10
安防遥控器
1、采用超低功耗ZigBee无线组网技术设计，ZigBee HA标准协议
2、电源电压：DC 3V（1颗CR2032纽扣电池）
3、报警电流：≤30mA
11
情景开关
1、100-265V零火线供电
2、可设置多种情景模式,如离家模式、近家模式、会客模式、用餐模式等。配合相应的主机用户可以使用手机远程控制它，从而实现一键进入某种情景的目的
12
智能开关
1、符合ZigBee HA国际标准协议；
2、含三路开关，可通过手机APP设定每路开关所控制的灯；
3、开关面板采用触摸式电容屏；
4、支持多路分组控制；
5、支持硬件场景开关进行三组以上的场景控制；
6、支持可控硅调光控制；
13
窗帘开关
(单轨）1、窗帘控制器内置符合ZigBee HA协议的模块；
2、支持控制动作包括左拉、右拉、停止等；
3、支持Windows/iOS/Android三种平台进行图形化远程控制，互联网控制延迟小于50ms；
4、采用86盒安装，按实际需要尺寸定制导轨。不含电机及导轨。
14
调光开关
1、工作电压：220V AC；
2、控制灯的开关，调节等的亮暗；
3、全面遵循ZigBee Light Link标准
15
监控摄像头
1、外接5V2A电源适配器供电；
2、WIFI天线，信号更好更稳定；
3、忘记密码时按复位按钮10秒，重新配置天线；
4、*大支持64G的TF卡；
5、无WIFI下接网线也可以使用；
16
光照度传感器
1、5V直流电源供电
2、内嵌ZigBee节点，可将传感器数据通过ZigBee网络上传；
3、支持检测光照度数值并向中央控制器上传数据，等待系统作出显示及控制响应；
4、光照度分辨率范围：1~65535 lx；
17
烟雾传感器
1、工作电压：220V AC；节点采用24V1A电源适配器供电；传感器采用节点供电。
2、可以检测环境烟雾。
3、以CC2530为核心控制芯片，支持Zigbee通信协议；
4、可以实现1路烟雾传感采集；
5、可被系统分配不同ID，便于各模块通信及系统管理；
6、可通过Windows/iOS/Android三种平台进行图形化远程采集，互联网采集延迟小于50ms
19
可燃气体传感器
1、工作电压：220V AC；内置Zigbee模块
2、正常工作时：指示灯可以在指定周期内闪烁一次； 3、可被系统分配不同ID，便于各模块通信及系统管理。
4、可通过Windows/iOS/Android三种平台进行图形化远程采集，互联网采集延迟小于50ms
5、可以检测空气中是否有燃气泄漏并向中央控制器上传数据，等待系统作出显示及控制响应；
综合应用实验
HTML5开发综合实验
Android APP开发综合实验
1、websocket介绍
1、从零开始智能家居
2、初探HTML5
2、使用SDK网关内设备的操作
3、使用HTML5连接网关
3、使用SDK建立电灯控制
4、使用HTML5获取门磁传感器数据
4、使用SDK建立开关控制
5、使用HTML5获取人体传感器数据
5、使用SDK建立分组控制
6、使用HTML5获取设备信息
6、使用SDK建立延时场景控制
7、使用HTML5获取温湿度传感器数据
7、使用SDK获取门磁传感器数据
8、使用HTML5建立窗帘控制项目
8、使用SDK获取温湿度传感器数据
9、使用HTML5建立电灯控制项目
9、使用SDK获取人体传感器数据
10、使用HTML5建立分组控制
10、使用SDK联动传感器
11、使用HTML5建立开发控制项目
11、使用SDK水表抄录
12、使用HTML5建立延时场景控制
12、使用SDK电表抄录
13、使用HTML5联动传感器
13、使用SDK场景开关的使用
14、使用HTML5远程电表抄录
15、使用HTML5远程水表抄录
