ZYWL-ZS02型 物联网智慧生活实训平台

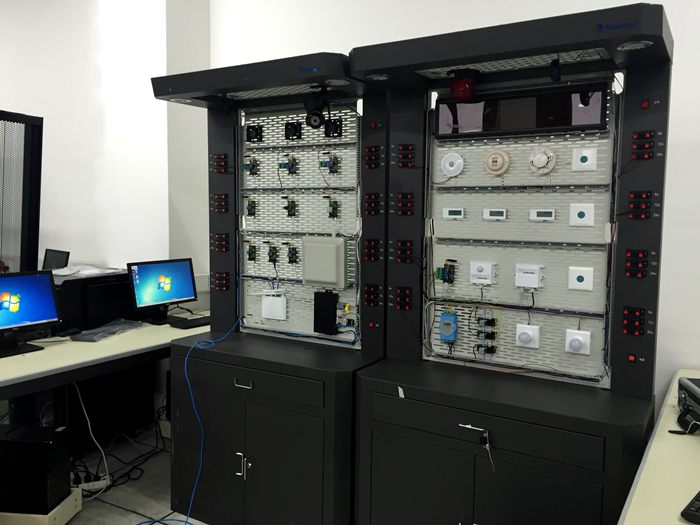

1、物联网实训工位
ZYWL-ZS02型 物联网智慧生活实训平台人体工程学设计，便于学生对于设备的安装配置等实训操作；配备两组网孔操作面板（正面、顶部），用于部署各类物联网设备；有强弱电供电系统，工位背面有10余个强电供电插座，工位正面配有8套直流弱电（常用的5V、12V、24V）供电接口，满足工位上各类物联网设备的供电需要，同时，面板上安装了走线槽，方便学生进行各种布线；设计有安全配电箱，带有空气开关及漏电保护系统，一路电源输入、一路开关总控，确保系统使用安全可靠；带有照明系统；配有抽屉柜子；
ZYWL-ZS02型 物联网智慧生活实训平台外观尺寸（长*宽*高）：1010mm*410mm*2020mm；主面板尺寸（长*高）：750mm*1140mm；电源输入：220V；强电供电：10组，220V 5孔插座。
ZYWL-ZS02型 物联网智慧生活实训平台桌面型设计，便于学生在课桌上对设备的安装配置等实训操作；配备1组网孔操作面板，用于部署各类物联网设备，搭建各种物联网应用场景；有强弱电供电系统，工位背面有6个强电供电插座，工位正面配有2套直流弱电（常用的5V、12V、24V）供电接口，；设计有安全配电系统，带有空气开关及漏电保护系统，一路电源输入、一路开关总控，确保设备使用安全可靠；具备无线及有线网络接口，可接入到多种网络环境下。
（1）外观尺寸（长*宽*高）：730mm*269mm*507mm；
（2）主面板尺寸（长*高）：669.5mm*379.5mm；
（3）电源输入：220V；
（4）强电供电：6组，220V 3孔插座；带电涌保护功能，有SPD指示灯
（5）弱电供电：2组，5V，12V，24V弱电供电端子；
（6）网络接口：支持1个WAN口，4个LAN口
（7）支持WIFI功能
★二、智能物联网系统应用系统：（为保证软件正版，投标时提供软件著作权证书原件）
基于Android进行嵌入式软件应用教学开发；基于ARM架构进行嵌入式硬件平台教学开发；基于3G、WIFI进行移动互联教学开发；支持ZIGBEE、蓝牙传感网网关教学应用；配合嵌入式ARM系列平台主机软件操作系统及硬件周边插件，达到数字家庭、智能家居、微型传感器及无线传感应用；GPS综合应用教学；丰富扩展接口，可外接无线传感、RFID、二维码应用。
1、主构架：
（1）处理器 ARM Cortex-A9 处理器Samsung Exynos4412
（2）频率 1.4G Hz
（3）操作系统 Android 4.0
（4）显示屏尺寸 7寸
2、触摸屏多点电容触摸屏
三、物联网数据采集网关
该网关可结合物联网和传感技术，实时采集有线、无线传感网设备传感值，并通过通讯模块上传到PC端，实现对传感设备的实时监测及控制。
（1）采用三星1GHz CPU,1GB RAM，4GB ROM
（2）4.3寸显示屏TFT，显示分辨率480*272，带电容触摸屏
（3）支持ZigBee无线传感组网连接
（4）支持Modbus有线传感连接
（5）支持串口调试功能，支持应用程序和固件升级
（6）可同时显示9路ZigBee无线传感网输入和6路输出；
（7）可同时显示10路的基于Modbus有线传感网输入和6路的输出
（8）Wifi/以太网传输，可将温湿度数据实时传送到后台；
（9）支持双声道扬声器
（10）尺寸 140mm*139.5mm*61mm
四、智能商业应用套件：
该套件主要包括桌面UHF RFID读写器、条码扫描枪、超高频手持PDA、LED显示屏、网络摄像头、无线路由器等设备，主要实现了智能仓储、智能卖场、拍码购物等几大典型场景的多种智能商业应用。还包括高频卡读写器、超高频RFID读写器、电子价格标签、小票打印机、串口服务器等设备组成，能实现智能货架、智能结算等更多商业场景的多种应用，丰富了物联网更多场景、技术、应用的使用操作、部署配置，更大提高学生的实践动手能力。
1、条码扫描枪：
（1）识读性能
识读模式：线性CCD
接口：USB-HID, True RS232, TTL level RS232, Keyboard Wedge
识读精度：≥5mil
提供光源：Visible LED Diode 620nm
识读景深：25mm-390mm
打印对比度：≥30%
条码灵敏度**：倾斜±55°@ 0°Roll and 0° Skew
旋转：±25°@ 0°Pitch and 0° Skew
偏转：±75°@ 0°Roll and 0° Pitch
环境光照度：0 ~ 100,000 LUX
（2）机械/电气化性能：
功耗：0.75W（*大）
工作电压：DC 5.0V
电流*大电流：150mA
工作电流：120mA
待机电流：45mA
（3）颜色：黑或白
（4）外观尺寸（长×宽×高）：156×95×71 mm
（5）重量：105g
（6）工作环境
工作温度：-0℃to + 50℃
储存温度：-40℃to + 60℃
工作湿度：0 to 95% ( 无凝结)
2、LED显示屏：
（1）处理器：ARM
（2）存储容量：板载2M字节存储芯片
（3）显示：板载2排Hub08、4排Hub12
（4）通讯：RS232、RS485 自适应（需加485转换器）
（5）通讯波特率：可支持9600～115200
（6）通讯距离：RS232有效通讯距离为：120米 、RS485有效通讯距离为：1200米
3、无线路由器
（1）标准：IEEE 802.11n；IEEE 802.11g；IEEE 802.11b
（2）设备接口
4个10/100 LAN端口
1个10/100 WAN端口
1个电源接口
（3）无线频率范围 2.4GHz - 2. 5GHz
（4）天线 5dBi 不可拆卸天线
（5）安全 64/128-bit WEP加密；WPA & WPA2
（6）输入电源 DC 12V 500mA,外接电源
（7）工作湿度 10%~85% (无凝结)
（8）尺寸 175*145*180 mm
（9）工作温度 0到40摄氏度
4、超高频识别手持终端：
（1）处理器:四核1.3 GHz 高性能处理器
（2）操作系统:Android 4.4
（3）内存:8 GB ROM + 1G RAM
（4）扩展插槽Mini SD卡（*高支持32G）
（5）显示屏:3.5英寸，640 x 960，高亮度LED 背光
（6）触控屏:工业级电容屏(支持戴手套触控)
（7）摄像头（可选）:500万像素自动对焦带LED补光
（8）扫描窗玻璃:Corninga Gorillaa 玻璃（康宁玻璃）GPS :集成GPS（A-GPS）
（9）键盘:防磨损、内透光工业键盘
（10）电池:3.7V 6000 mAh 锂聚合物电池
（11）震动马达:内置可程序控制震动马达
（12）工作温度-10℃ to 50℃ (14℉ to 122℉)
（13）存储温度:-20℃ to 60℃ (-4℉ to 140℉)
（14）湿度:0 ～ 95% (无结露)
（15）防护等级:IP65
（16）无线语音通信:3G：WCDMA 850/2100MHz ,2G：GSM 850/900/1800/1900MHz
（17）无线局域网络:Wi-Fi 802.11b/g/n
（18）蓝牙:Bluetooth 4.0
（19）GPS:高性能GPS导航芯片
（20）USB 接口:1 个(Micro USB 接口)
（21）RFID工作频率:902-928 MHz
（22）天线参数:圆极化天线2 dBi / 线极化天线1.4 dBi
（23）写入距离:0.8 m 以内
（24）支持一维码扫描
（25）读取距离:2.5 m 以内 (特定标签可达3.5 m)
（26）传感器:G-sensor(重力传感器)
5、网络摄像机：
M-JPEG视频压缩格式，接口: RJ45•Install ActiveX Control，带云台变焦，角度旋转：垂直120°, 水平270，双向语音 , 喇叭和麦克风，图像帧率： Max. 30fps，图像传感器: CMOS 感光器，30万像素，图像分辨率，图像处理：自动曝光(AE)；自动白平衡(AWB)；自动增益控制( (AGC)，支持SD卡存储，*大支持64G。
6、中距离式读写器
（1）充分支持符合 ISO18000-6B、EPC CLASS1 G2 标准的电子标签；
（2）工作频率 902～928MHz(可以按不同国家或地区要求调整)；
（3）以广谱跳频(FHSS)或定频发射方式工作；
（4）输出功率达至 26db；
（5）读取距离1~3米；
（6）低功耗设计，适配器电源低电压供电；
（7）支持 RS232用户接口；
7、UHF桌面发卡器：
（1）ISO18000-6B，ISO18000-6C（EPC GEN2），
（2）支持国标（920~925MHz）、美标(902~928MHz)或定制其它频段，
（3）读卡距离: 大于5 m；
8、票据打印机：
（1）打印方法：热敏点行打印；
（2）打印字库：12x24 24x24；
（3）有效打印宽度： 57.5mm±o.5；
（4）电源要求：DC 9v 3A；
（5）重量：1.5Kg；
9、串口服务器：
（1）LAN口：以太网:10/100 Mbps，RJ45 保护：内置的1.5 KV电磁保护
（2）串口：4个RS-232接口 端口类型：Male DB9（针式）串口保护：所有信号15 KV ESD保护
（3）串口通讯参数:校验位：None, Even, Odd 数据位：5, 6, 7, 8 停止位：1, 1.5, 2 流控：RTS/CTS, DSR/DTR, Xon/Xoff 速度：110~460800bps
（4）协议：ICMP, IP, TCP, UDP, DHCP, Telnet, SNMP, HTTP
（5）工具：支持Windows 2000/XP的管理软件
（6）驱动支持：Windows 2000/XP Real COM driver, Unix/Linux TTY driver
（7）配置：Web网络浏览器、Telnet、Console控制台
（8）电源输入：5V DC
（9）功耗：150mA＠5V
（10）操作温度：-20~70˚C (-4~158˚F)
（11）储藏温度：-40~85˚C (-40~185˚F)
（12）工作湿度：5~95%RH
10、高频RFID读写器：
（1）温度适用范围：-20到+60 o C；
（2）卡触点可使用次数：10万次；
（3）支持卡尺寸：支持符合ISO14443TypeA/B的非接触卡；
（4）可给卡提供电流：0-130mA；
（5）与PC通讯类型： Low Speed USB（USB 1.1）；Bus powered device；HID（USB无驱）；
（6）通讯协议：支持ISO14443 TypeA/B，同接触式卡的通讯速度可达115，200 bps；
（7）所遵循的标准： ISO14443、ISO 7816、PC/SC、GSM11.11、FCC、CE；
（8）通讯速率： T=0：9600-38400bps；T=1：9600-115200bps；
（9）状态显示：LED指示灯，指示电源或通讯状态；
（10）操作系统：Windows 98、Me、2K、XP、2003及Unix和Linux；
（11）其他特性：提供通用接口函数库，可支持多种操作系统和语言开发平台、支持在线升级功能、同步支持符合ISO14443 Type A,Type B的非接触智能卡，如：Mifare S50、Mifare S70、MF1ICL10、Mifare Pro、Mifare desfire、Mifare ultralight、SLE44R31、SLE6-6cl系列、AT88RF020、华虹1102等；
11、智能电表模块：
（1）通讯模式：RS485通讯可计量正向和反向电量
（2）安装类型：导轨
（3）额定电流：1.5（5）A
（4）*大电流：100A
（5）电压：230V
12、电子价格标签：
（1）规格尺寸92mm*38mm*3.8mm
（2）重量13.5g
（3）颜色白色
（4）工作电压3.3V
（5）工作电流8mA
五、智能环境监控套件:
该套件主要包括水温传感器、水位传感器、压力传感器、温湿度传感器、光照传感器、水环境加热器、雾化器、水环境模拟容器等多种传感器及设备，结合485数据采集模块，实现智能社区环境监控、智能水文环境监控等多种智能环境场景应用。还包括土壤传感器（水分、温度）、风速传感器、二氧化碳传感器、火焰传感器、烟雾传感器、排气扇、报警灯、照明灯等多种传感器及设备，结合485数字采集模块。
1、水温传感器：
适用于科学实验、水文监测、等包含水文相关温度的测量。
（1）供电电源：24V DC；
（2）温度范围：-50～600℃
2、光照传感器:
采用高灵敏度的光敏原件作为传感器，具有测量范围宽，使用方便，便于安装，传输距离远等特点。
（1）供电电压：DC 24V；
（2）输出形式：电流：三线4mA~20mA、电压：三线0V~5V（盲区为30mV）、网络：RS485\RS232；
3、温湿度传感器：
传感、变送一体化设计，适用于暖通级室内环境温湿度测量。采用专用温度补偿电路和线性化处理电路。传感器性能可靠、使用寿命长、响应速度快。多种型号满足ROHS无铅化要求。
（1）供电：24VDC
（2）输出信号：4-20MA
（3）负载能力：电流输出型：≤500Ω继电器输出：10A/DC30V,10A/AC220V
4、大气压力传感器：
适用于各种环境的大气压力测量。
（1）供电电源：24V DC；
（2）输出形式：4~20mA DC；
（3）工作温度：—10~60℃；
（4）量程范围：0~110KPa；
5、空气质量传感器：
用于家庭、环境的有害气体探测装置，适宜于氨气、芳族化合物、硫化物、苯系蒸汽、烟雾等气体有害气体的探测。
（1）尺寸：32mm X22mm X30mm 长*宽*高；
（2）主要芯片：LM393、MQ135气体感应探头；
（3）工作电压：直流 5V；
（4）气体敏感元件测试浓度范围：10 to 1000ppm；
6、直流信号隔离变换器：
主要功能为将(0-5V) 变送到 (4-20mA)。
（1）电源供电: GND : 9 +24V : C；
（2）输入端(0-5V电压信号)：输入信号: 3 输入地: 4；
（3）输出端(4-20mA电流信号)：输出信号: 8 输出地: 7；
7、液位传感器：
该液位变送器，将扩散硅充油芯体封装在不锈钢壳体内，前端防护帽起保护传感器膜片的作用，也能使液体流畅的接触到膜片，防水导线与外壳密封连接，通气管在电缆内与外界连接，内部结构防结露设计。RT-202内置微型信号处理电路，可进行远程传输，具有良好的稳定性和可靠性。
（1）电压：24V DC；
（2）测量范围：0－0.1m…200m水柱；
（3）输出信号：二线制4－20mA；
8、电子雾化器
（1）电源：24VAC 50/60Hz
（2）功率：19W；
（3）规格：46*25mm;
9、加热片：
（1）电压：220-240V
（2）频率：50/60Hz
（3）功率：7.5W
（4）适用水量：8-20L
10、RS485设备（模拟量）:
该设备为16位A/D 8通道的模拟量输入设备，可以采集电压、电流等模拟量输入信号。为所有通道都提供了可编程的输入范围，同时在模拟量输入通道和模块之间提供了3000V的电压隔离，可以有效防止模块在受到高压冲击时而损坏。
（1）通道数：8
（2）输入类型：mV，V，mA
（3）输入范围：+/-150mV，+/-500mV，+/-1V，+/-5V，+/-10V，+/-20V，4~20mA
（4）隔离电压：3000VDC
（5）*大承受电压：+/-35V
（6）采样速率：10采样点/秒（总共）
（7）输入阻抗：20MΩ
（8）精确度：≤+/-0.1%
（8）功率：1.2W@24VDC
11、四输入模拟量通讯模块：
（1）端口数量：4个
（2）端口类型：模拟输入
（3）端口电流：4-20毫安
（4）通讯模式：zigbee
12、ZigBee模块：
（1）主芯片：CC2531F256，256K Flash,有USB控制器；
13、智能电能计量插座：
（1）输入输出电压：交流220v，50HZ；
（2）负载电流或功率：10A/2200W；
13、面板式计量插座
（1）安全电气转接功能可替换86型面板插座,实现电气连接和计量功能
（2）电能计量功能 检测用电器（负载）的电量、电流、电压、有功功率等电参数信息，液晶显示屏数字化显示，停电后保留电能累计值
（3）额定电压： 市电 250VAC/50Hz
（4）额定电流： 10A
（5）计量精度： 1级
（6）尺寸： 86mm × 86mm × 33.5mm
（7）执行标准： GB2099 GB1002
（8）铜件材料： 优质锡磷青铜
（9）外壳材料： 前面板，PC合金工程塑料；后盖，PA66
（10）工作温度： -10～60℃
（11）储存湿度： ≤85% RH
14、红外对射模块：
（1）探测范围:15米
（2）工作电压：12V、24V
15、火焰探测器：
（1）工作电压：额定工作电压：DC24V，工作电压范围：DC12V~ DC30V；
（2）工作电流：监视电流：≤10mA，报警电流：≤30mA；
16、烟感探测器：
（1）报警声音：≥85dB；
（2）供电电源： DC9V～DC28V；
（3）电流：静态电流≤200uA；
（4）继电器无源触点输出；
（5）声光报警；
16、烟感探测器
（1）报警声音：≥85dB；
（2）供电电源： DC9V～DC28V；
（3）电 流 ： 静态电流 ≤200uA；
（4）报警电流 ≤50mA；
（5）工作温度：-10℃～+50℃；
（6）相对湿度： ≤95%RH(40℃±2℃)；
（7）继电器无源触点输出；
（8）声光报警；
17、人体红外传感器：
（1）产品概述:在光线较暗的环境由日本PIR传感器检测人体移动，当行人进入其感应范围时自动开启负载，离开后自动延时关闭。
（2）技术规格:
工作电压：AC180V~250V50Hz或DC 12V/24V；
输出形式：继电器触发；
延时时间：6秒到5分钟可调；
感应距离：10米（冬远夏近）；
感应角度：左右90度，往下60度；
18、风速传感器：
该风速传感器采用三杯设计理念可以有效获得外部环境信息，壳体采用优质铝合金型材，外部进行电镀喷塑处理，具有良好的防腐、防侵蚀等特点，能够保证仪器长期使用无锈琢现象，同时配合内部顺滑的轴承系统，确保了信息采集的精准性。被广泛应用于温室、环境保护、气象站、船舶、码头、养殖等环境的风速测量。
技术规格：
（1）使用场所：室外；
（2）防水类型：防水；
（3）精度（电流输出型）：1M/S(0.2M/S启动)；
（4）量程：0-30m/s；
（5）供电电压：12-24VDC；
（6）输出信号：4-20MA。
19、二氧化碳传感器：
（1）产品概述:采用红外二氧化碳传感器，具有很好的选择性，无氧气依赖，寿命长，并且内置温度传感器，可以进行温度补偿。
（2）技术规格:
供电电源：12~24V；
量程:0~5000PPM；
响应时间：＜30S；
20、土壤温度水份传感器：
（1）产品概述:适用于科学实验、节水灌溉、温室大棚、花卉蔬菜、草地牧场等包含颗粒物含水量和温度的测量。
（2）技术规格:
工作电压：5~24V；
静态电流：峰值＜30mA，平均＜10mA；
工作频率：100MHz；
响应时间：＜1秒；
测量稳定时间：2秒；
测量区域：95%的影响在以中央探针为中心，直径为7cm、高为10cm的圆柱体内
21、RS485设备（数字量）：
该数字量模块采用7通道输入及8通道输出、宽温运行、高抗噪性:1kV浪涌保护电压输入,3KV EFT及8KV ESD保护、宽电源输入范围:+10~+48VDC、易于监测状态的LED指示灯、数字滤波器功能、过流/短路保护、DO通道支持脉冲输出功能。
（1）坚固型设计（-40~85℃）
（2）７路数字输入
输入高低电平倒置
逻辑低电平：接地，逻辑高电平：开放）
湿接点（逻辑低电平：0~3V，逻辑高电平：10~30V）
支持3KHz计数器（32位+1位预留）和频率输入
过电压保护：±40VDC
（3）8路数字输出
A、集电极开路40V，1A（*大负载）
B、支持5KHz脉冲输出
C、支持高至低和低至高延时输出（PWM-OUT功能）
（4）隔离电压：3000VDC
（5）浪涌，EFT和ESD保护
22、电子巡更模块：
（1）自动感应无需按键，灯光与振动提示读卡成功(振动可单独关闭)。
（2）九组闹钟设置并有振动与灯光提示，提醒巡更人员定时巡逻(*多可设64次)。
（3）USB通讯，机器伴有提示灯显示。
（4）大容量2200AM 3.6V 锂电充电池供电，并配有精工保护板全力保护电池寿命与安全，有自动断电功能，可反复充电使用。
（5）低功耗电路设计，待机0.002MA。
（6）感应卡读卡技术，读卡距离可达4CM。
（7）尺寸：18CM,直径2.8CM
（8）重量：210g
★六、远程医疗监护系统
1、三星A9（Exynos 4412）网关（1台）
（1）核心板部分
CPU：三星四核 Cortex-A9；
内置显卡：Mali-400 MP；
内存：2GB DDR3 1600MHz 超强带宽64位内存；
存储器：4GB EMMC 4.5 存储；
主频：1.6GHz；
功耗：低功耗动态电源管理，核心板*小功耗0.8W；
核心板尺寸：长6cm *宽5.5cm *0.28cm；
（2）底板参数
底板尺寸：长26.2cm *宽16.5cm；
SPI：SPI总线接口；
SPK：8欧1W喇叭接口；
显示屏：数字RGB TTL接口，10.1寸电容屏；
LVDS POWER ：标准LVDS电源接口；
LVDS DATA：标准LVDS数据接口；
WIFI模块： Realtek8188，支持802.11b/g/n；
蓝牙模块RDA5876A ：支持V2.1+EDR；
3G模块：华为3G模块EM770W ，3G天线，支持全频段；
SIM卡接口；
SD卡：SD卡接口，*高可支持64GB；
Boot Swith：启动设置开关（可选eMMC,SD启动方式）；
User KEY：用户按键（软件可自定义）；
ADC：模拟ADC接口；
Power KEY：系统开机键；
Rst KEY：系统开机键；
Uart：4路串口；
Power ON/OFF：系统总开关；
DC in：电源输入；
Buzzer：蜂鸣器；
网卡：自适应10/100M网卡；
音频：I2S 2.1声道 音频接口；
USB Host：4路USB HOST接口；
TV in：模拟视频输入接口，*大输入1024×768；
Camera：500W高清摄像头，自动对焦功能；
VGA：模拟视频输出，*大可支持1280×720；
HDMI：HDMI接口，*大可支持1920×1080；
2、模块部分硬件参数：
（1）血压测量单元（血压传感器1个，血压臂带1个，血压传感器底板1个）：
1）兼容所有NIBP标准，包括[EN1060-1],[EN1060-3],[IEC60601-2-30],[SP10]，兼容CAS协议；
2）测量原理：震荡法；
3）电源：+12V供电；
4）通讯接口：+12V异步串行接口；
5）测试参数：收缩压、平均压、舒张压、脉率；
6）逐步充气和自动补充充气功能；
7）智能化程度高，可以适应各种手臂粗细、血压高低、脉搏强弱的病人；
8）双电磁阀接口，超压力自动放气；
9）外形尺寸110mm×82mm，气泵和电磁阀内置；
（2）体温测量单元（体温传感器1个，体温传感器底板1个）：
1）测量范围 -33～220°C-27～428°F；
2）操作范围-10～50°C14～122°F；
3）精确度Tobj=15～35°C, Tamb=25°C +/-0.6°C；
4）精确度+/-2%,2°C；
5）分辨率 -9.9～199.9°C 0.1°C/0.1°F；
6）响应时间(90%)1sec；
7）发射率0.05～1 step.01；
8）更新频率1.4Hz；
9）体积12x13.7x35mm；
10）波长5um-14um；
（3）血氧测量单元（血氧传感器1个，血氧传感器底板1个）：
1）符合标准：ISO9919:2005；
2）数据显示范围：0%～100%；
3）分解度：1%；
4）精准度：60%-100% ±2%；40%-60% ±3%；
5）测量范围：0bpm～300bpm；
6）电压范围：+5VDC~+3.3VDC；
7）抗低灌注：＜0.05%；
（4）脉搏测量单元（脉搏传感器1个，脉搏传感器底板1个）：
1）内置程控放大电路、基线调整电路、A/D转换电路、串行通信电路，方便用户集成及二次开发使用；
2）压电式原理采集信号，数字信号输出，直接通过USB或串口输出脉搏波波形数据；
3）应用于脉率检测、无创心血管功能检测、妊高征检测、中医脉象诊断等；
4）电源电压：5～6V DC；
5）压力量程：-50～+300mmHg；
6）灵敏度：2000uV/mmHg；
7）灵敏度温度系数：1×10-4/℃；
8）精度：0.5%；
9）重复性： 0.5%；
10）迟滞： 0.5%；
11）过载：100倍；
（5）心电测试单元（心电信号发生器1个，心电传感器底板1个）：
1）全数字滤波处理技术；
2) 24位ADC高分辨率，500Hz采样；
3) 3导联心电数据波形；
4) 3.3v单电源供电及串口TTL通讯；
5) 小体积(25mmX22mm)、低功耗设计，便于集成到掌上心电、手机心电内；
（6）USB转WIFI模块（用于脉搏及心电图形传输，2个）：
1） 采用进口芯片Marvell的方案，模块通过了FCC/CE认证，质量可靠，性能稳定；
2）外置天线模块,150M速率，空旷地可以到三四百米，双向透明传输。支持 802.11b/g/n 无线标准；
3）支持TCP/IP/UDP网络协议栈，支持UART/GPIO/以太网数据通讯接口；
4）支持无线工作在STA/AP模式，支持路有/桥接模式网络构架；
5）可选内置板载或者外置天线，支持透明/协议数据传输模式，提供AT+指令集配置；
6）支持串口自动成帧功能，3.3V单电源供电，超小尺寸：25x40mm；
（7）ZigBee模块（用于各传测量模块与控制器Zigbee协调器之间通信，6个）：
1）TI CC2530，内置增强型8位51单片机和RF收发器；
2）含有丰富的I/O端口、内置温度传感器、串口、A/D和各种常用外围接口等；
3） 符合IEEE802.15.4/ZigBee标准规范，频段范围2045M-2483.5M；
4） 无线数据传输速率约为20~250 kb/s，通讯距离在30~300米左右；
5）具有片内128/256K的可编程Flash，和8K的RAM；
（8）身份识别单元：
RFID读卡器模块6个，RFID钥匙扣标签5个；
（9）其他配件：
1个无线路由器；
1个USB摄像头；
3、软件资源：软远程医疗监护系统
4、护士站：
操作系统：Linux3.5.0；
图形界面：QT4.7.4；
Web服务器goAhead：实现医务人员远程调用人员体检信息和重病监护信息；
MJPG-streamer视频服务器：实现医务人员对病房的远程监护。
七、物联网云平台资源包
1、人体感应传感器
人体传感器是一种可探测运动人体的红外热释感应器，由透镜、感光组件、感光电路组成。一旦人体是移动，感光组件可产生极化压差，感光电路发出有人的识别信号，达到探测运动人体的目的。
（1）工作电压：DC5至 20V；
（2）静态功耗：65 微安；
（3）电平输出：高 3.3V，低 0V；
（4）延迟时间：可调（0.3 秒~10 分钟）；
（5）封锁时间：0.2 秒；
（6）触发方式：L 不可重复，H 可重复，默认值为 H；
（7）感应范围：小于 120 度锥角，7 米以内；
（8）工作温度：-15℃~70℃；
（9）PCB 外型尺寸：32＊24mm，螺丝孔距 28mm，螺丝孔径 2mm；
（10）感应透镜尺寸：直径 23mm。
2、温湿度传感器
温湿度传感器是指能将温度量和湿度量转换成容易被测量处理的电信号的设备或装置。
（1）全量程标定，两线数字输出
（2）湿度测量范围：0～100%RH
（3）温度测量范围：-40～+123.8℃
（4）湿度测量精度： ±4.5%RH
（5）温度测量精度： ±0.5℃
（6）封装：SMD（LCC）
3、火焰传感器
火焰传感器能够探测火焰发出的波段范围分别为700—1100 nm的短波近红外线(SW-NIR)。
（1）探测波长：700—1100 nm；
（2）探测距离：大于1.5m；
（3）供电电压 3V-5.5V；
（4）输出方式：
数字输出：当检测到火焰时输出高电平，没有检测到火焰时输出低电平（0）。
没有检测到火焰时输出低电平（0）。
4、可燃气体传感器
可燃气体传感器是对单一或多种可燃气体浓度响应的探测器。
（1）电路电压：〈24V（AC/DC）
（2）测量范围：500-10,000ppm
5、光敏二极管传感器
光敏电阻器一般用于光的测量、光的控制和光电转换（将光的变化转换为电的变化）。
（1）*大电压（V-dc）：150；
（2）*大功耗（mW）：100；
6、空气质量传感器
空气质量传感器对空气中的低浓度香烟污染物，像H2、CO等有较高的敏感度，感测器能检测到在几个 ppm 级的H2 含量。
（1）空气质量传感器可测量范围：1-30ppm
（2）灵敏度：0.15～0.5（10ppmH2 阻值/空气中阻值）
（3）金属网
7、zigbee智能节点盒
ZigBee数传终端是一种物联网无线传输终端，利用ZigBee网络为用户提供无线数据传输功能。无线通信模块采用 TI CC2530 ZigBee标准芯片，适用于2.4GHz、IEEE 802.15.4、ZigBee 和 RF4CE 应用。外壳采用铝合金结构，坚固耐用，抗干扰能力强。提供多路I/O，可实现2路数字量输入输出；2路模拟量输入功能；2路数字量输出。
8、双联继电器
（1）实现双通道继电器驱动和输出控制；
（2）每路继电器模块可独立输出控制；
（3）采用ULN2003A高性能驱动芯片；
（4）继电器模块线圈的驱动电压DC 5V；
（5）输入兼容TTL、CMOS类型的逻辑电平；
（6）驱动芯片的输出端带有钳位二极管；
9、 LED灯
（1）DC12V
（2）0.5W
10、风扇
（1）工作电压：DC24V
（2）工作电流(A)：0.09-0.25
（3）转速(RPM)：3000-4000
（4）风量（CFM）：24.42-34.18
（5）导线：UL认证线材；红色导线正极(+)；黑色导线负极(-)。
（6）允许的环境温度范围：-10℃～+70℃(作业)；-40℃～+70℃（存储）
★八、无线智能实验室管理考核系统软件（为保证软件正版，投标时提供软件著作权证书原件并现场演示）
1、该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询每个模块单元的电源开关状态；单独开启关闭每个模块单元，定时开启关闭电源功能。
2、该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
3、所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。
4、用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，系统可以联机考核也可以脱机考核，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
5、集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。
6、用户可以实现单机操作考核和联网考核。
九、配套耗材套件：
1、物联网工具包套组
包含一字螺丝刀、十字螺丝刀、套筒、剥线钳、电工钳、万用表等
2、基础耗材包
包含各种电线、网线、螺丝、螺母、扎线带、电工胶布等
3、智慧生活实训平台工位背景图 2张
相关产品
