一、产品特点
1．模块化设计，自由搭建：智能家居实训套件兼备物联网网络通信、家电控制、照明控制、 安防报警、视频监控，千里眼机器人等多种设备及模块，老师和学生可以灵活的进行硬件搭建及 扩展，绘制自己心中的智能家居场景；
2．百度天工云平台：物接入、物解析、规则引擎、时序数据库、物可视赋能智能家居，使智 能家居物联网化、简单化、易操作；
3．完善的课程体系：百度、恩智浦、博创三方合作，推出完整的智能家居实训课程体系，设 身处地的为老师、学生考虑，让学习更容易，让教学更简单；
4．高性能智能家居网关：智能家居网关采用恩智浦i.MX6 DualLite Cortex-A9工业级处理器， 操作系统采用人们熟悉、易操作的Android操作系统，智能家居APP软件源代码对外开放，易于老 师和学生学习及二次扩展开发；
5．无线组网，智能控制：采用物联网前沿的Zigbee无线组网方式，安装灵活，节省布线，稳 定可靠；
6．家居安防，环境监控：系统集成可燃气体、烟雾、红外入侵、门窗震动破碎、Wi-Fi摄像 头等多种工业级传感器，实时的对家居环境进行全方位检测；
7．家电控制，智能遥控：系统采用专用红外控制信号转发器对遥控家电设备进行控制，使用 无线智能Wi-Fi插座对家中的普通家电进行远程智能控制；
8．视频监控，云台控制：系统配有全方位高清晰Wi-Fi摄像头，对室内环境进行实时视频监 控，同时当安防传感器发生异常可进行截图保存，备份查看；
9．模式设置，场景联动：智能家居中央控制器支持3种模式设置：生活模式、外出模式、睡 眠模式，不同的模式设置开启不同的安防报警级别；
10．本地监控，远程访问：当网络、电话、工作模式设定好后，使用PC、平板、手机通过GSM网络、Internet、3G/4G，可以远程监视家中灯光、电器开关、门禁、监控以及各类传感器的状态， 并提供短信报警功能，随时随地监控家中状况；
11．运筹帷幄，决胜千里：用户可通过PC或移动终端远程访问与控制千里眼智能机器人，使 机器人行走于家中的每一个角落，同时我们还可以通过机器人上搭载的全方位高清摄像头看到家 中任意位置的状况，将安全决胜于千里之外；
12．协议标准，IoT平台接入：对智能家居网关进行深度定制，支持标准的MQTT协议，可接入 主流的IoT平台。与百度深入合作，接入天工平台，实现智能家居物联网化、可视化、简单化。
13．易于学习，便于教学：提供智能家居实训大纲，根据智能家居实训系统的特点规划课程， 让学生学习有目标，让老师教学有依据；  二、 智能家居中央控制器
1、 硬件参数
（1） CPU：采用目前市场上*主流的i.MX6处理器，具有图像硬件加速器与原生千兆以太网，ARM® Cortex™-A9架构；
（2） 主频：1GHz；
（3） 内存：1GB的DDR3内存；
（4） EMMC: 8G；
（5） 电源管理芯片：i.MX6专用电源管理芯片MMPF0100F0EP，为处理器及系统其他设备提供电源；
（6） 显示屏：10.1寸电容触摸屏；
（7）接口资源：3个UART接口，1个用于调试终端，其它两个用于接入外部串口设备；
千兆以太网接口，传输速率：10M/100M/1000Mb/s；500W CMOS摄像头接口，视频解码输入接口；LVDS，LCD显示屏接口；4个USB HOST接口，1个USB OTG接口；SD Card接口；音频耳机接口，MIC接口；板载3G/4G，Wi-Fi，蓝牙模块；VGA接口；
（8）其他：板载陀螺仪传感器；

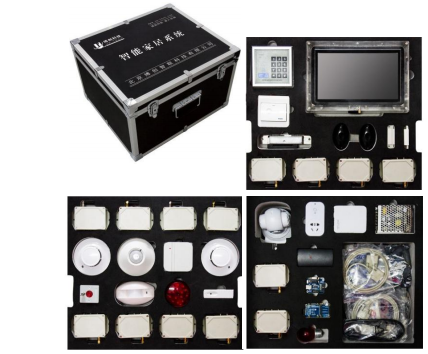

三、 配套模块
（一） 硬件参数
1、 Zigbee节点14个、Zigbee协调器1个
（1） 型号：TI CC2530，内置增强型8位51单片机；
（2） 内置资源：丰富的I/O端口，温度传感器、串口、 A/D和各种常用外围接口，片内64K可编程FLASH，8K RAM等；
（3） 频段范围：2045~2483.5M，符合 IEEE802.15.4/Zigbee标准规范；
（4） 数据传输速率：20~250kb/s；
（5） 通讯距离：30~300米左右；
（6） 具有片内128/256K的可编程Flash和8K的RAM；
（7） RS232串口输出或TTL电平输出；
（8） 1路光电隔离输入；
（9） 2路可控12V电源输出；
（10） 485信号输出；
（11） SPI接口的OLED显示屏接口；
（12） 3.3V 或者12V电源输出；
（13） 12V 常开或者常闭 继电器输出；
2、 烟雾传感器1个
1) 标准供电电源：9V～12V；
2) 工作原理：光电测探方式；
3) 工作电流：静电流小于10uA，报警工作电流在10-30mA之间；
4) 输出形式：(有线型)干接点，警戒时输出关电路，报警时输出短路，阻抗小于50欧；
5) 烟雾灵敏度：符合UL的217号标准，工厂测试准值为每英尺3.2%的微弱灰尘，传感器有反应；
6) 工作环境：-5℃-50℃，10-90%无冷凝；
7) 蜂鸣器声量强度：10英尺为85分贝；
8) 适用空间：25-40平方米；
3、 空间型红外探测器1个
1) 外壳阻燃ABS；
2) 全方位自动温度补偿；
3) SMT工艺制造，抗RFI、EMI干扰；
4) 三级脉冲计数可调节；
5) 动态阀值可调节 ；
6) 工作电压：DC9-16V ；
7) 消耗电流：≤18mA(DC12V时) ；
8) 工作温度：-10℃ ～+50℃ ；
9) 安装方式：吸顶；
10) 安装高度：2.5m~6m；
11) 探测范围：直径8m（安装高度在3.6m时）；
12) 探测角度：360度；
13) 报警输出：常闭/常开可选 ；
14) 防拆开关：常闭 ；
15) 尺寸：φ106*36mm；
4、 幕帘型红外探测器1个
1) 面贴片技术，微波新型（TURBO）电路，真实温度补偿技术；
2) 报警延时可选择；
3) 采用SMT工艺制造，可抗RFI、EMI干扰，抗射频干扰（20V/M-1GHZ）
4) 超低功率电路
5) 工作电压：9-12V。
6) 工作温度：-10℃—55℃。
7) 探测范围：3.6m*6m。
8) 发射频率：315±0.075MHz。(无线型）
9) 发射距离：≥100米.（直线距离，无线型）
5、 可燃气体探测器1个
1) 感应气体 : 可燃气体（天然气、液化石油气、煤气等）
2) 工作电压：AC220V /12V
3) 消耗功率：≤2W
4) 工作温度：-10℃～+50℃  工作湿度：≤95%RH
5) 报警方式：联网输出 /声光报警
6) 报警声压：≥70dB/m
7) 报警浓度：10%LEL
8) 报警浓度误差：±5%LEL
9) 报警输出：继电器输出（常闭 ）
10) 外形尺寸： 110*70*40mm
6、 水浸探测器1个
1) EG-SJP12, 12V, 干节点输出；EG-SJP24, 24V, 干节点输出
2) 常开/常闭可调
3) 供电电压： 12VDC (11V～13V)
4) 报警电流：20mA
5) 输出形式：干节点(12V)
6) 探测深度：>1mm
7) 工作环境：  0～+50℃；20～100%RH
8) 供电电压： 12VDC (11V～13V)
9) 工作电流：10mA
10) 输出形式：干节点(12V)
11) 探测距离：<3mm
12) 工作环境：  0～+50℃；20～100%RH
7、 震动传感器1个
1) 微处理器控制，探测和分析处理一体化，防护半径：1.5-4米。
2) 灵敏度高低两档设置并连续可调，振动脉冲计数分析0，2，4，6次可调
3) 常闭输出，自动复位或锁存，防拆
4) 供电电压：9-16VDC；电流：15mA/静态，16-27mA/报警
8、 红外对射传感器1对
1) 探测距离：20米以内；
2) 工作电压：12VDC；
3) 供电电流：＞50mA；
4) 外形尺寸：49mm*76mm*21mm；
5) 输出信号；继电器输出，常闭/常开可选择；
9、 温湿度传感器1个
1) 采用贴片型温湿度传感器芯片
2) 全量程标定，两线数字输出；
3) 湿度测量范围：0～100%RH；
4) 温度测量范围：-40～+123.8℃；
5) 湿度测量精度： ±4.5%RH
6) 温度测量精度： ±0.5℃
7) 响应时间：8s(tau63%)；
10、 紧急按钮1个
1) 连接方式：常开，常闭
2) 额定电流：300(mA)
3) 额定电压(VDC)：250
4) 毛重(kgs)：9
11、 报警灯1个
1) 型号：12V报警灯
2) 类型：接电即闪
3) 额定电压：DC 12（V）
4) 额定电流：300（mA）
5) 安装方式：螺丝固定
6) 重量：0.3（g）
7) 闪动次数：75（次/分钟）
8) 塑胶材质：ABS塑胶
12、 门禁一体机1个
1) 产品类型：独立型门禁一体机
2) 验证方式：刷卡开门，密码开门，刷卡+密码开门，手动按钮开门
3) 存储容量：1000张卡
4) 识别算法：ID卡
5) 验证速度：0.1秒
6) 读卡类型：感应卡，ID卡，IC卡
7) 感应距离：1-5CM
8) 门铃功能：有
9) 电源电压：DC 12V
10) 电源功率：1W
11) 产品尺寸：117×117×22mm
12) 产品重量：0.15kg
13、 门禁阴极锁1个
1) 用于控制门的开关
2) 锁舌材质：不锈钢、抛光处理
3) 3、输入电压：DC12V
4) 4、工作电流：450mA(CEN-15AO)    200mA(CEN-15AC)
5) 5、安全类型：CEN-15AO(断电上锁）    CEN-15AC(断电开锁）
6) 6、适用温度：-10~+25℃（14-131F）
7) 7、适用湿度：0~95%（相对湿度）
14、 门禁出门按钮1个
1) 外壳材质：阻燃ABS
2) 固定方式：嵌入式安装
3) 触点模式：常闭
4) 触点电压：12V
5) 触点电流 <100mA
6) 动作距离：15-20mm
15、 门磁开关1个
1) 感应距离：50-70mm
2) 开关形式：常闭型, 常开型，转换型
3) 电气参数：*大功率10W，*高电压100V，*大电流0.5A
4) 外壳材质：锌合金，银灰色
5) 导出线材：1007UL #22AWG 550mm  380mm
16、 WIFI摄像机1个
1) 无线网络：WIFI（IEEE 802.11b/g/n）2.4GHz
2) 旋转角度：水平：270度  垂直：90度
3) IR-CUT：红外夜视、彩色滤光片自动切换
4) 夜视效果：10颗LED灯，夜视距离10米
5) 报警检测：移动侦测
6) 外形材质：塑料（ABS）
7) 使用环境：室内使用
8) 电源功耗：DC 5V 2A
9) 机身尺寸：118*105*120mm（长*宽*高）
17、 WIFI插座1个
1) *大功率：2200W；
2) 工作温度：-30-85度；
3) 类型：无线遥控开关；
4) 适用范围：智能家居等需要无线控制的场所；
5) *高电压：AC 250V/10A；
18、 串口转红外模块1个
1) 支持家电：空调、电视、电扇等红外设备；
2) 尺寸：4.05*2.14cm；
19、 无线路由器1个
20、 千里眼智能巡逻机器人（可以选配）：详细软硬件参数详见千里眼智能车
21、 电动窗帘（可以选配）
三、 软件参数
1、智能家居中央控制器
（1）操作系统：Android4.4.2；同时可提供Linux操作系统下嵌入式开发实验案例；（注：智能家居采用Android操作系统）
（2）BootLoader：U-boot.bin，支持eMMC/SD擦除，读，写；支持bootm、bootargs设置；支持打印、设置、保存环境变量；支持内存内容显示，对比、修改；支持USB下载镜像等；
（3）内核：Linux3.0.35；
（4）驱动支持：10.1寸LVDS/TTL驱动，VGA显示驱动、HDMI显示驱动；电容触摸屏驱动；多媒体硬件编解码驱动；OV5640摄像头驱动；屏幕旋转驱动；FIMC驱动；重力传感器驱动；陀螺仪传感器驱动；AR8031千兆网卡驱动；485、CAN总线驱动；PWM驱动；按键驱动；音频驱动WM8962；DMA驱动；实时时钟驱动；USB Device驱动；USB host驱动；USB OTG驱动；WIFI模块驱动；3G模块驱动；蓝牙模块驱动；JPEG硬件编解码驱动；2D硬件加速驱动；3D硬件加速驱动；LED1~LED4；
（5）智能家居系统：子系统分为智能安防报警系统、智能家电控制系统、智能窗帘控制系统、智能情景模式控制系统、智能门禁控制系统、视频监控系统等，提供源码；
（6）远程访问：基于B/S架构，远程实现本地操作的所有功能；
（7）提供基于Eclipse 的Android SDK应用开发案例；
（8）提供智能家居Android客户端应用程序源码；
（9）开发环境与工具：VM虚拟机；Ubuntu 14.04；USB转串口驱动；超级终端，xshell，串口调试助手等串口工具；USB转串口驱动；Eclipse+ADT；MQTT.fx；百度天工平台；
2、Zigbee协调器、Zigbee节点
（1）基于Z-Stack2007协议栈组网；
（2）基于IAR 51集成开发环境的工程仿真调试环境；
（3）支持tinyOS和contiki OS操作系统；
（4）支持基于IPV6协议栈进行组网；
（5）完整的实验体系；
3、实验体系
包含环境、应用、系统、实训案例这几个部分。环境搭建包含Windows下应用开发环境搭建、Ubuntu下的系统开发环境搭建；应用部分包含基础应用开发实验14个，从基础入门到简单应用开发，再到NDK开发；系统部分包含全部的系统源码，有详细的编译说明文档，可以根据自身需要定制特定的系统；以智能家居系统为顶层实训，将智能家居拆分成智能安防报警系统、智能家电控制系统、智能窗帘控制系统、智能情景模式控制系统、智能门禁控制系统、视频监控系统等多个子系统来巩固Android基础、智能家居基础等。
4、百度天工平台
智能家居实物版已经接入天工平台，包含物接入、规则引擎、时序数据、物可视等功能。天工平台可实现多平台（天智、天算等）数据接入，支持标准的modbus、MQTT等协议，实现万物互联，多端同步推送。

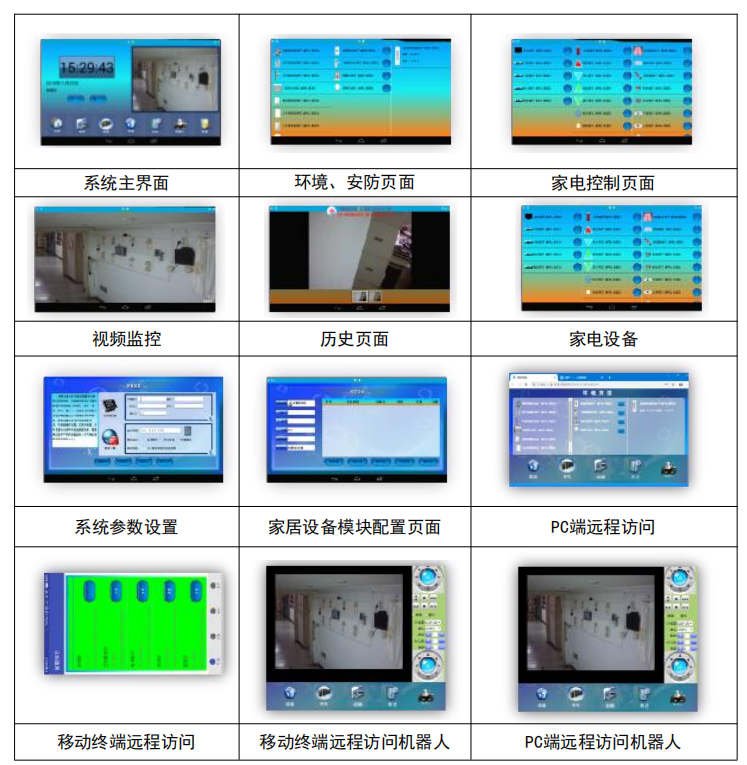

5、智能家居系统软件
