ZY-BCJJ04型 智能家居系统（智能家居套装）
1．模块化设计，自由搭建：智能家居实训套件兼备物联网网络通信、家电控制、照明控制、 安防报警、视频监控，千里眼机器人等多种设备及模块，老师和学生可以灵活的进行硬件搭建及 扩展，绘制自己心中的智能家居场景；
2．百度天工云平台：物接入、物解析、规则引擎、时序数据库、物可视赋能智能家居，使智 能家居物联网化、简单化、易操作；
3．完善的课程体系：百度、恩智浦、博创三方合作，推出完整的智能家居实训课程体系，设 身处地的为老师、学生考虑，让学习更容易，让教学更简单；
4．高性能智能家居网关：智能家居网关采用恩智浦i.MX6 DualLite Cortex-A9工业级处理器， 操作系统采用人们熟悉、易操作的Android操作系统，智能家居APP软件源代码对外开放，易于老 师和学生学习及二次扩展开发；
5．无线组网，智能控制：采用物联网前沿的Zigbee无线组网方式，安装灵活，节省布线，稳 定可靠；
6．家居安防，环境监控：系统集成可燃气体、烟雾、红外入侵、门窗震动破碎、Wi-Fi摄像 头等多种工业级传感器，实时的对家居环境进行全方位检测；
7．家电控制，智能遥控：系统采用专用红外控制信号转发器对遥控家电设备进行控制，使用 无线智能Wi-Fi插座对家中的普通家电进行远程智能控制；
8．视频监控，云台控制：系统配有全方位高清晰Wi-Fi摄像头，对室内环境进行实时视频监 控，同时当安防传感器发生异常可进行截图保存，备份查看；
9．模式设置，场景联动：智能家居中央控制器支持3种模式设置：生活模式、外出模式、睡 眠模式，不同的模式设置开启不同的安防报警级别；
10．本地监控，远程访问：当网络、电话、工作模式设定好后，使用PC、平板、手机通过GSM网络、Internet、3G/4G，可以远程监视家中灯光、电器开关、门禁、监控以及各类传感器的状态， 并提供短信报警功能，随时随地监控家中状况；
11．运筹帷幄，决胜千里：用户可通过PC或移动终端远程访问与控制千里眼智能机器人，使 机器人行走于家中的每一个角落，同时我们还可以通过机器人上搭载的全方位高清摄像头看到家 中任意位置的状况，将安全决胜于千里之外；
12．协议标准，IoT平台接入：对智能家居网关进行深度定制，支持标准的MQTT协议，可接入 主流的IoT平台。与百度深入合作，接入天工平台，实现智能家居物联网化、可视化、简单化。
13．易于学习，便于教学：提供智能家居实训大纲，根据智能家居实训系统的特点规划课程， 让学生学习有目标，让老师教学有依据；
1、 硬件参数
（1） CPU：采用目前市场上*主流的i.MX6处理器，具有图像硬件加速器与原生千兆以太网，ARM® Cortex™-A9架构；
（2） 主频：1GHz；
（3） 内存：1GB的DDR3内存；
（4） EMMC: SanDisk iNAND SDIN5C2-8G；
（5） 电源管理：i.MX6专用电源管理芯片MMPF0100F0EP，为处理器及系统其他设备提供电源；
（6） 显示屏：10.1寸电容触摸屏；
（7） 接口资源：3个UART接口，1个用于调试终端，其它两个用于接入外部串口设备；千兆以太网接口，传输速率：10M/100M/1000Mb/s；500W CMOS摄像头接口，视频解码输入接口；LVDS，LCD显示屏接口；4个USB HOST接口，1个USB OTG接口；SD Card接口；音频耳机接口，MIC接口；板载3G/4G，Wi-Fi，蓝牙模块；VGA接口；
（8） 其他：板载陀螺仪传感器；
二、 配套模块
Ø 硬件参数
1、 Zigbee模块9块
（1）型号：TI CC2530，内置增强型8位51单片机；
（2）内置资源：丰富的I/O端口，温度传感器、串口、 A/D和各种常用外围接口，片内64K可编程FLASH，8K RAM等；
（3）频段范围：2045~2483.5M，符合 IEEE802.15.4/Zigbee标准规范；
（4）数据传输速率：20~250kb/s；
（5）通讯距离：30~300米左右；
（6）具有片内128/256K的可编程Flash和8K的RAM；
2、 Zigbee底板9块
（1）电源 :5V输入,采用3节1.5V电池提供，配电池盒；
（2）串口: 1个USB串口(可同时提供5V输入电源),1个TTL串口(与创新创客智能硬件平台传感器兼容)；
（3）1个JTAG调试接口；
（4）1个复位按键；
（5）2个4P白座接口（与创新创客智能硬件平台传感器兼容）；
（6）10个扩展I/O；
3、 传感器9种（具体详细参数请参照创新创客智能硬件平台模块部分）
（1）烟雾传感器1个
（2）震动传感器1个
（3）温湿度传感器1个
（4）LED蜂鸣器1个
（5）热释红外传感器1个
（6）雨雪传感器1个
（7）直流电机模块1个
（8）继电器模块1个
（9）红外对射传感器1个
三、软件参数
1、Zigbee协调器、Zigbee节点
（1） 基于Z-Stack2007协议栈组网；
（2） 基于IAR 51集成开发环境的工程仿真调试环境；
（3） 支持tinyOS和contiki OS操作系统；
（4） 支持基于IPV6协议栈进行组网；
（5） 完整的实验体系；
2、智能家居网关
（1） BootLoader：U-boot.imx；支持eMMc/SD擦除，读，写；支持bootm、bootargs设置；支持打印、设置、保存环境变量； 支持内存内容显示，对比、修改； 支持USB下载镜像等；
（2） 操作系统：支持Android 4.4.2，Linux + Qt 5.3.2；
（3） 驱动程序：10.1寸LVDS/TTL驱动，VGA显示驱动、HDMI显示驱动；电容触摸屏驱动；多媒体硬件编解码驱动；OV5640摄像头驱动；屏幕旋转驱动；FIMC驱动；重力传感器驱动；陀螺仪传感器驱动；AR8031千兆网卡驱动；485、CAN总线驱动；PWM驱动；按键驱动；音频驱动WM8962；DMA驱动；实时时钟驱动；USB Device驱动；USB host驱动；USB OTG驱动；WIFI模块驱动；3G模块驱动；蓝牙模块驱动；JPEG硬件编解码驱动；2D硬件加速驱动；3D硬件加速驱动；LED1~LED4；
（4） 开发环境与工具：VM虚拟机；Ubuntu 14.04；USB转串口驱动；超级终端，xshell，串口调试助手等串口工具；USB转串口驱动；Eclipse+ADT；MQTT.fx；百度天工平台；
（5） 实验体系：包含完整的Android、Linux两大实验体系，以智能家居实训系统为基础，包含多个智能家居子系统案例。
3、实验体系
（1） 开发环境建立
（2） Android HelloWord实验
（3） Android 界面布局实验
（4） Android基本控件实验
（5） Android Activity实验
（6） 具有交互功能的对话框实验
（7） 文件操作实验
（8） 数据库实验
（9） 网络通信实验
（10） 音频播放实验
（11） 照相机实验
（12） 短信发送实验
（13） Android NDK开发与调试
（14） Android LED灯控制实验
（15） Android 串口实验
4、 百度天工平台
（1） 网络通信协议
（2） 物接入
（3） MQTT实现物接入
（4） 规则引擎；
（5） 时序数据库；
（6） 物可视；
5、 其他
系统部分包含全部的系统源码，有详细的编译说明文档，可以根据自身需要定制特定的系统；以智能家居系统为顶层实训，将智能家居拆分成视频监控系统、家居安防系统等多个子系统（子系统依赖选配硬件）来巩固Android基础、智能家居基础等。
6、ZigBee实验体系
参见ZigBee套件。
7、课程大纲
课程大纲中的每个课程均包含PPT，理论+实践的课程包含PPT、实验源码、实验文档，配置整个课程的视频教程，时长不低于4小时。

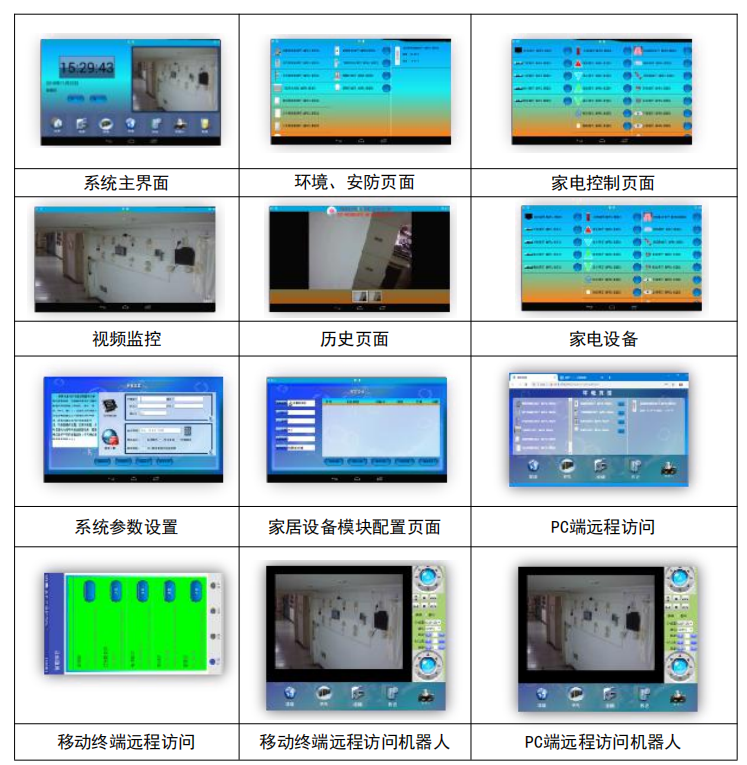

8、智能家居系统
四、实训案例
（1） 智能照明控制系统
（2） 家居水浸检测系统
（3） 智能窗帘控制系统
（4） 门锁控制系统
（5） 人员监控系统
（6） 智能环境监测系统
（7） 入侵检测系统
（8） 家居安防系统
