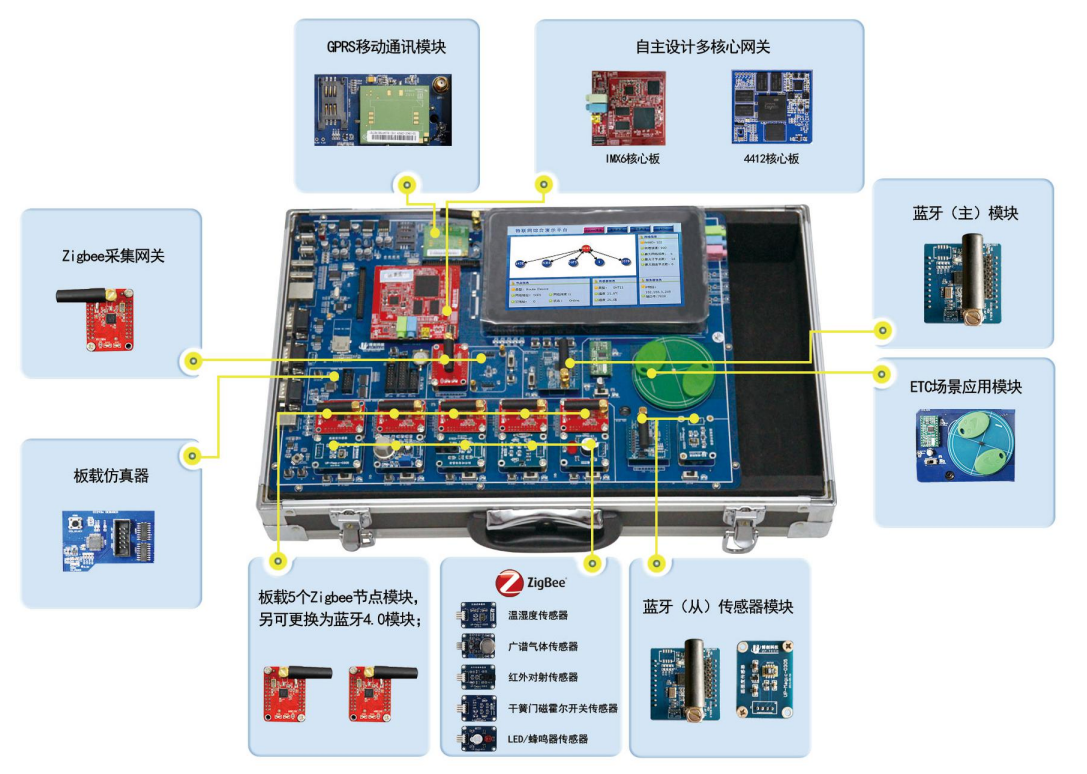

ZYWL-MX06型 物联网教学科研平台
1、ZYWL-MX06型 物联网教学科研平台核心板采用ARM® Cortex™ A9架构的恩智浦i.MX6 DualLite工业级处理器或三星Exynos4412处理器两款核心板解决方案，可插拔更换；独立自主设计的核心电路与平台上其它硬件资源高度融合；
2、板载仿真器通过按键选择对Zigbee模块仿真调试，方便快捷；
3、提供基于Zigbee模块（标配）、蓝牙4.0、IPV6模块（基于STM32选配）的无线传感网体系；
4、具有Linux、Android两大操作系统下完整的嵌入式物联网实验体系，源码开放；
5、提供基于Z-stack协议栈、IPV6协议栈、TinyOS、Contiki OS操作系统下的完整实验体系；
6、配套一键自烧录系统，便于用户系统还原；
7、物联网教学科研平台提供智能家居、ETC收费系统、蓝牙温湿度采集、传感器网络等生动的实训演示案例；
8、提供客户端软件远程访问并控制智能家居等综合实训案例界面。
1、 网关部分：
（1）i.MX6核心板
CPU：平台高端核心CPU采用目前市场上*主流的i.MX6处理器，ARM®Cortex™A9架构；
主频：1GHz；
内存：1GB；
EMMC：8GB；
接口：音频输入输出接口，USB OTG接口；
烧录启动方式：8位拨码开关，可以随时切换烧录方式和启动方式；
PMU：i.MX6专用电源管理芯片MMPF0100F0EP，为处理器及系统其它设备提供电源；
输入电压：5V；
图形处理：支持2D、3D图形加速，支持JPEG硬件编解码；
（2）Cortex-A9核心板
CPU：Exynos 4412, ARM®Cortex™A9架构；
主频： 1.6GHz；
DDR: 1G Bytes DDR3；
INand: 4G Bytes；
处理器内置OpenGL 2D/3D图形硬件加速器、编解码器；
2、Zigbee2530部分：
标配CC2530模块6个，内置增强型8位51单片机和RF收发器；
含有丰富的I/O端口、内置温度传感器、串口、A/D和各种常用外围接口等；
符合IEEE802.15.4/Zigbee标准规范，频段范围2045M-2483.5M；
无线数据传输速率约为20~250 kb/s，通讯距离在30~300米左右；
具有片内128/256K的可编程Flash，和8K的RAM；
工作电压 2.0V-3.6V，超低功耗，支持休眠及唤醒功能；
板载Zigbee仿真器电路；
3、 底板部分
7寸真彩电容触摸屏，分辨率800x480；
4个 USB HOST；
4个UART，引出2个RS232口、1个Zigbee调试串口；
支持WM9713解码，立体声400mW语音输出，MIC IN耳机；
1个DM9000 10/100M网卡；
板载GSM/GPRS模块1个；
1个步进电机电路模块；
1个SD卡模块（MiniSD）；
按键组、LED灯；
板载JTAG电路及复位键；
板载Zigbee仿真电路；
单元模块化结构电路，可对硬件进行升级改造；
4、蓝牙主从模块部分：
蓝牙4.0采用CC2540，高性能低功耗8051内核，强大的外围设备接口功能；256KB闪存记忆，8KB RAM；
频率范围：2402MHz——2480MHz；
速率：1Mkbps；
发射功率：4dBm(-20—4dBm可调)；
调试方式：GFSK；
通讯距离：100米；
主、从设备可完成组网；支持AT指令进行配置；
从模块板载SHT10温湿度传感器；
5、ETC模块单元
步进电机单元，配置标签2个，自动寻卡；
ETC读卡单元；
模拟小车单元2个；
车辆管理软件；
采用 125K 射频基站；
韦根/UART 方式 ID 输出；
串口方式下支持主动、被动模式；
支持 EM、TEMIC、TK 及其兼容卡；
读卡距离：30-100mm；
6、Zigbee板载仿真器
下载速度高达150 kb/s；
自动速度识别功能；
完全即插即用；
使用USB供电；
可通过TI的软件更新*新的固件程序；
可与CC2530模块配合Zigbee协议分析仪用；
7、SIM900模块
SIM900A采用工业标准接口，工作频率为GSM/GPRS 850/900/1800/1900MHz；
通过AT命令控制；
SIMCOM 增强AT命令集；
SIM应用工具包；
8、传感器部分
标配5种传感器：温湿度传感器、干黄门磁/霍尔开关传感器、红外对射传感器、LED/蜂鸣器传感器，广谱气体传感器；
三、软件资源
软著：智能物联网系统应用软件V1.0（提供软件著作权证书）
1、IMX6核心板操作系统
Android 4.4.2；
Linux 3.14.28；
2、4412核心板操作系统
Linux 3.0.15；
Android 4.0；
3、BootLoader
Exynos4412：U-boot.bin；
IMX6：U-boot.imx；
4、文件系统
Yaffs2 (NANDFLASH)，支持YAFFS2/CRAMFS、UBIFS等文件系统；
Exynos4412：EXT4 (iNAND)；
5、驱动程序
7寸TFT LCD 液晶显示器(800x480分辨率)；
7寸触摸屏；
AC97音频输入输出接口；
USB2.0 OTG(主)；
USB 集线器，USB 存储/鼠标/键盘/摄像头/蓝牙/wifi；
串口；
I2C总线；
SPI总线；
Nandflash；
Micro SD存储卡；
DM9000A以太网设备驱动；
硬件RTC时钟；
4 按键驱动；
LED1~LED5；
8、Zigbee部分
TI Z-Stack协议栈，支持Zigbee2007(CC2530)规范；
支持星型网、树状网、Mesh网；
TI Z-Stack协议栈轮询操作系统OSAL，支持多任务处理；
支持TinyOS操作系统；
支持Contiki OS系统基于IPV6协议栈组网；
支持Z-TOOLS软件、Packet Sniffer逻辑分析仪；
基于IAR 51集成开发环境的工程仿真调试环境；
9、蓝牙4.0部分
BLE4.0协议栈规范，向下兼容旧协议栈，提供BLE4.0协议栈源码；
支持星型网，点对点数据传输；
支持AES-128 CCM数据加密、CRC校验；
支持Z-TOOLS软件、Packet Sniffer逻辑分析仪；
蓝牙主从机基于IAR 51集成开发环境的工程仿真调试环境；
10、综合实训案例

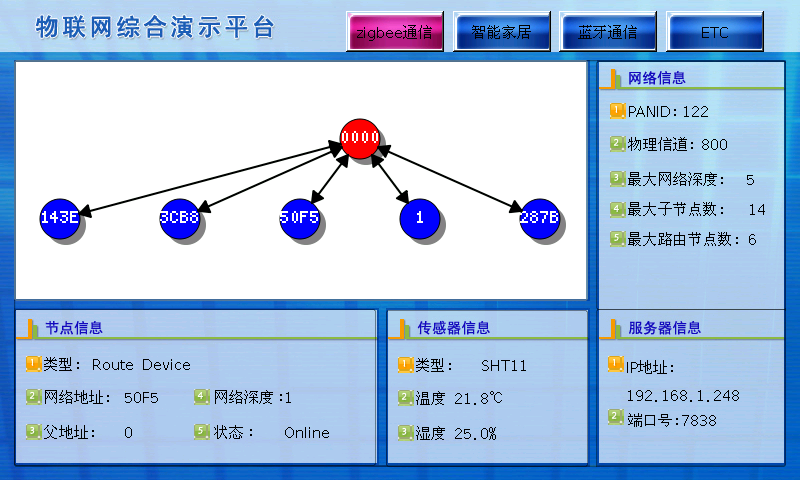

（1）Zigbee无线传感网拓扑结构案列
通过TI 2530模块组建Zigbee网络，实现多种网络拓扑结构，可显示网络地址，网络信道、网络深度、网关地址等，直观的让人了解网络拓扑的基本组成，同时结合丰富的传感器，构建无线传感网络，实时监测传感器基本信息。

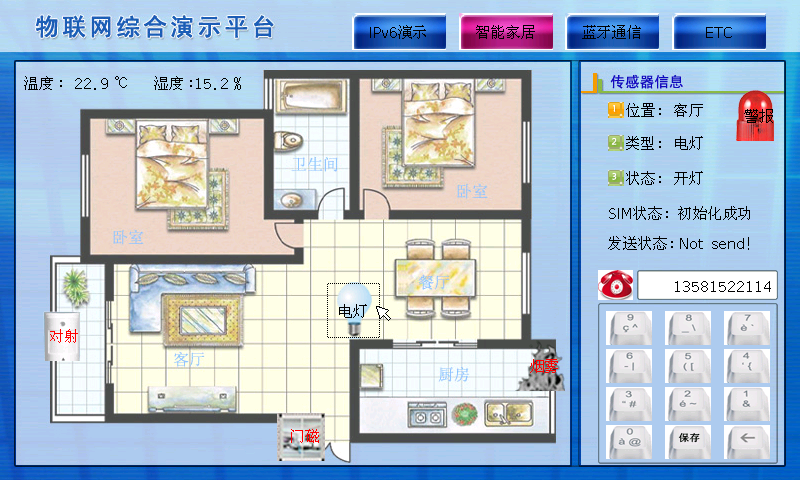

（2）Zigbee无线传感网智能家居案列
典型的智能家居实验案例，通过红外对射入侵检测、可燃性气体检测、门磁霍尔开关、温湿度检测、灯光控制单元，结合GPRS实现远程报警，便于用户了解家中的信息；

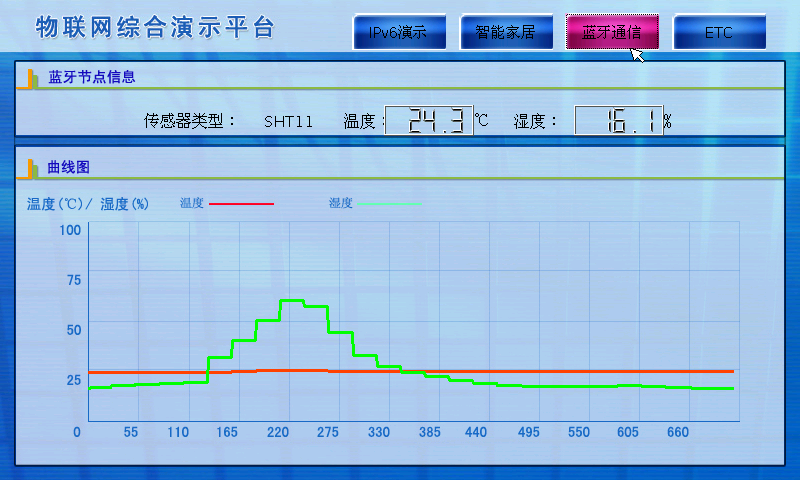

（3）蓝牙采集温湿度波形图
蓝牙温湿度数据传输通过板载蓝牙主从模块，实现温湿度信息的采集并绘制出温湿度曲线图；另外可以通过蓝牙传感器扩展接口采集其他传感器信息；

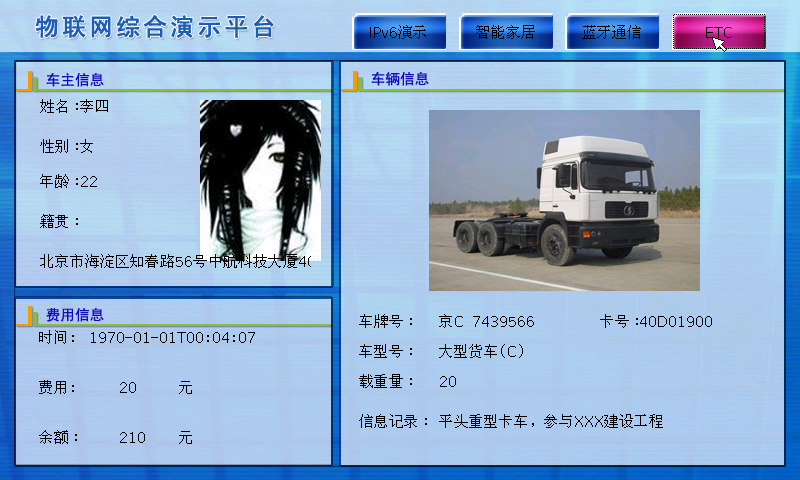

（4）ETC不停车收费系统案例
ETC收费系统以贴在电机上的两个标签模拟车辆的驶入驶出；RFID读卡器读出标签中车主信息、车辆信息、费用信息；
11、Web远程访问
可通过PC浏览器访问该平台，使Zigbee无线传感网拓扑结构案列、Zigbee无线传感网智能家居案列、蓝牙采集温湿度波形图、ETC不停车收费系统案例直观的显示在PC浏览器中。
