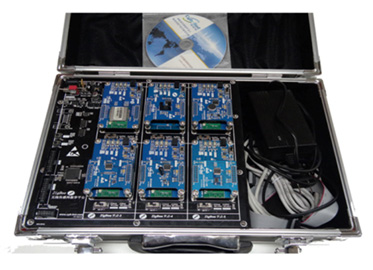

ZYWL-IPV6A型 IPV6无线传感网教研平台，是专为教学和实验室设计的基于IEEE802.15.4物理层的无线IPv6传感网平台，该平台集中面向下一代互联网络IPv6协议技术应用，针对低功耗、低损耗无线网络特点，结合自主研发的IPv4-IPv6智能网关和多节点传感器模块，可实现基于无线IPv6传感网的应用学习与研究。系统配套完整的软硬件资源，全部开放的源代码，是物联网技术中前沿技术学习与研究*为理想的无线传感网络实验平台。
一、产品特点
1、下一代互联网IPv6协议
    系统率先采用IPv6协议栈应用，采用IEEE802.15.4物理层、MAC进行无线通讯，可组      建基于IPv6的无线传感网络应用。
2、WSN与Internet互联互通
    通过IPv6/IPv4智能网关，IPv6网络中的任意节点可以快速连接Internet互联网。
3、丰富的接口和扩展功能
    平台融合了物联网架构中的感知层、网络层和应用层，可配套20余种智能传感器，对多       种数据进行采集和处理。
4、多课程、多知识点的教学与科研
    产学研结合，可以加速产业化发展，推动下一代互联网商用进程，促进新型业务研发和  应用。
二、硬件资源
    平台硬件由IPv6/IPv4智能网关、无线通讯模块和智能传感器模块三部分构成。

IPv6智能网关
CPU处理器	Broadcom 5354 基于MIPS32架构，主频240MHz
内存及FLASH	32MB内存，16MB FLASH
网络接口	5端口交换机（2.4GHz 802.11b/g芯片，支持*高125Mbps）
无线/网络通信	ZigBee/IPv6 802.15.4无线射频芯片
电源：	电源适配器 12V
无线通信节点
IPv6节点	处理器 STM32W108，基于ARM Cortex-M3高性能的微处理器，集成了2.4GHz IEEE 802.15.4射频收发器，板载天线
	存储器：128KB闪存和8KB RAM
	用户自定制：按键*1，LED*2
	供电电压：3.7V  收发电流： 27mA/40mA，支持电池供电
	扩展J-Link调试接口
传感器模块
处理器	STM8S103高性能8位框架结构的微控制器，主频24MHz
外设	LED灯、UART串口、ST-Link接口及电源接口
传感器种类	红外对射传感器     光照传感器     声光报警器     温湿度传感器     可燃气传感器
外扩辅助模块
USB-UART 扩展板	核心芯片： FT232RL 功能：连接PC机与网络节点串口调试功能 接口：VCC GND TXD GND RXD
电池模块	功能：锂电池供电,提供低电压报警,提示用户充电 接口：3.7V
电池充电板	5V电源适配器,双路锂电池充电
调试工具	ST-Link仿真调试工具、J-Link仿真调试工具

三、软件资源

IPv6智能网关	操作系统：Openwrt，实现IPv6网络的全部功能、IPv4到IPv6的自动转换 开发工具：linux(RHEL6)、openwrt源码包 实验内容：可进行Linux编程开发，包括Linux内核移植与裁剪、文件系统定制、驱动程序调试与开发、应用程序的移植与开发、交叉编译、shell编程、网络通信、防火墙技术、路由技术、WEB配置系统、数据库技术等。
IPv6通信节点	操作系统：Contiki 2.5 协议：基于Contiki OS在802.15.4平台上实现完整的IPv6协议(Contiki OS uIPv6协议栈) 功能：自动组网、自动路由、无线数据传输等
传感器模块	功能：基于IAR for STM8的开发环境，实现传感器数据采集与串口协议通讯

四、实验项目

第一章. 实验环境与软件工具

1.1开发平台简介

1.2 Windows系统开发环境

1.3 Linux系统开发环境

第二章. 智能传感器模块部分

实验一. 磁检测传感器

实验二. 光照传感器

实验三. 人体检测传感器

实验四. 温湿度传感器

实验五. 可燃气检测传感器

第三章. IPv4-IPv6网关通信实验

实验一. IPv4-IPv6智能网关入门实验

实验二. IPv4-IPv6智能网关SOCKET编程实验

实验三. IPv4-IPv6智能网关IPv6编程实验

实验四. IPv4-IPv6智能网关CGI编程实验

第三章. IPv6模块通信实验

实验一. 基于IPv6的Contiki系统入门实验

实验二. 基于IPv6模块的进程间交互的实验

实验三. 基于RPL的点对点通信实验

实验四. 基于IPv6模块的单播与多播通信实验

实验五. IPv6模块与PC机的UDP通讯实验

实验六. 远程显示IPv6模块传感器信息实验

实验七. 基于IPv6模块的传感器数据曲线绘制实验

综合项目实验部分

物联网综合应用实验 基于IPv6无线传感器网络应用实例

五、设备配置清单：

序号	名称	单位	数量	备注
1	实验开发平台主板	套	1
2	IPv6智能网关	套	1	带电源与网线
3	IPv6无线通讯模块	块	6
4	光照度传感器	块	1	可选配其他配套传感器模块
5	温湿度传感器模块	块	1	可选配其他配套传感器模块
6	可燃气传感器	块	1	可选配其他配套传感器模块
7	红外对射传感器	块	1	可选配其他配套传感器模块
8	声光报警模块	块	1	可选配其他配套传感器模块
9	电源适配器(DC 5V3A)	块	1
10	USB2UART调试板	块	1	带配线
11	双母交叉串口线	根	1
12	ST-Link仿真器	套	1	带配线
13	J-Link仿真器	套	1	带配线
14	配套光盘	张	1
15	实验指导书	本	1	电子版
